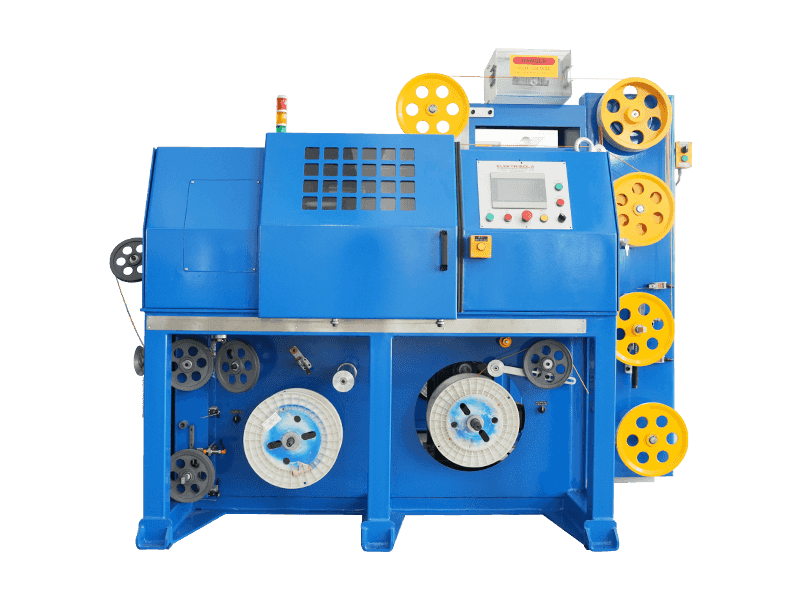

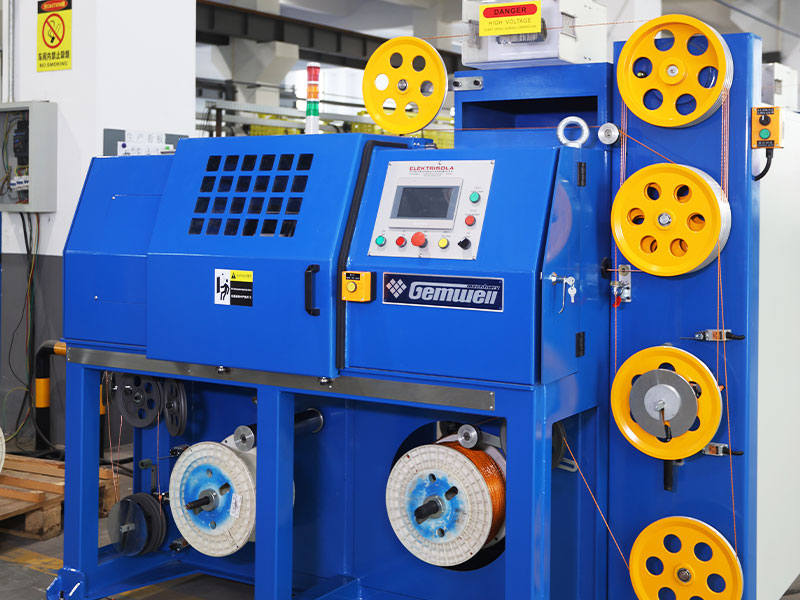

Máquina de gravação tipo tensão de histerese para fio Litz

Os cabos de rede CAT7 e CAT8 diferem principalmente na velocidade e frequência de transmissão.

CAT7 suporta velocidades de transmissão de até 10 Gbps com frequência de 600 MHz, enquanto CAT8 suporta velocidades de até 25 Gbps ou 40 Gbps com frequência de 2.000 MHz.

Durante a produção, devem ser utilizados materiais condutores de alta qualidade, o espaçamento entre pares e a espessura do isolamento devem ser rigorosamente controlados, técnicas de blindagem eficazes, como blindagem de camada dupla, devem ser empregadas para reduzir diafonia e interferência externa, garantindo a integridade do sinal.

Devem ser adotadas estruturas de blindagem de dupla camada, com uma camada interna de folha de alumínio e uma camada externa de malha trançada, para aumentar a capacidade anti-interferência do cabo; ao mesmo tempo, o arranjo dos pares deve ser otimizado e o espaçamento entre os pares deve ser aumentado para reduzir diafonia.

Ao otimizar a geometria do par, controlar com precisão a correspondência de impedância, usar materiais de isolamento de alta qualidade e empregar técnicas de blindagem eficazes, a perda de retorno pode ser minimizada para garantir a integridade do sinal.

O controle e rastreamento automático de tensionamento ajudam a manter a tensão consistente durante todo o processo de embalagem, garantindo uma cobertura uniforme, evitando a oscilação da tensão durante o consumo da fita, reduzindo a taxa de quebra.

Os cabos PCIe 6.0 e PCIe 7.0 diferem na velocidade de transmissão e nos requisitos de integridade do sinal. PCIe 6.0 usa tecnologia de modulação PAM4 com velocidade de transmissão de até 64 GT/s, enquanto PCIe 7.0 aumenta ainda mais a velocidade de transmissão, emprega tecnologias de modulação mais avançadas e requer maior integridade de sinal e menor latência.

Materiais condutores de baixa perda devem ser selecionados, a estrutura geométrica dos pares deve ser otimizada, a diafonia entre pares deve ser reduzida, materiais de isolamento de alta qualidade devem ser usados ​​e os processos de produção devem ser estritamente controlados para reduzir o atraso e a atenuação do sinal.

Controlando com precisão o diâmetro do condutor, a espessura do isolamento e o espaçamento entre os pares, e usando analisadores de impedância para monitoramento em tempo real, garantindo que a impedância do cabo esteja dentro da faixa especificada para evitar reflexão e perda de sinal.

O uso de tecnologia de blindagem eficaz, como blindagem de camada dupla, o uso de materiais condutores de baixa resistência, otimiza a geometria do par de fios, reduz o vazamento eletromagnético e controla o nível EMI do fio.

Altas velocidades de transmissão exigem um controle de integridade de sinal mais rigoroso, necessitando do uso de materiais condutores de baixa perda, controle preciso da geometria do par e redução de diafonia e atraso para atender às demandas de transmissão de alta velocidade.

Materiais de isolamento com baixa constante dielétrica e tangente de baixa perda, como PTFE ou PI, devem ser escolhidos para reduzir a atenuação e o atraso do sinal.

Usando Reflectometria no Domínio do Tempo (TDR) e outros equipamentos de teste, o monitoramento em tempo real do atraso de transmissão do cabo pode ser realizado para garantir que esteja dentro da faixa especificada, evitando problemas de qualidade de transmissão do sinal.

O controle preciso do diâmetro do condutor e da espessura do isolamento, a otimização do arranjo dos pares, a redução da diafonia entre os pares e o uso de materiais condutores de baixa resistência podem controlar efetivamente a resistência e a indutância do cabo.

Usando analisadores de espectro e outros equipamentos de teste, o monitoramento em tempo real da velocidade de transmissão do cabo pode ser realizado para garantir que ela atenda aos requisitos de projeto, evitando problemas de qualidade de transmissão de sinal.

O controle de temperatura da extrusora afeta diretamente a qualidade do isolamento ou da camada de revestimento. Uma temperatura muito alta ou muito baixa causará instabilidade nas propriedades do material e afetará a qualidade geral do cabo.

O passo de uma máquina de torcer determina a flexibilidade e a resistência à tração do fio trançado. Um passo mais curto aumenta a flexibilidade, enquanto um passo mais longo aumenta a resistência à tração.
