Máquina de gravação tipo ativo servo cuspe para fio de sinal de par paralelo Fabricantes

Voltar à lista
Máquina de gravação de fio tipo ativo Servo Spit

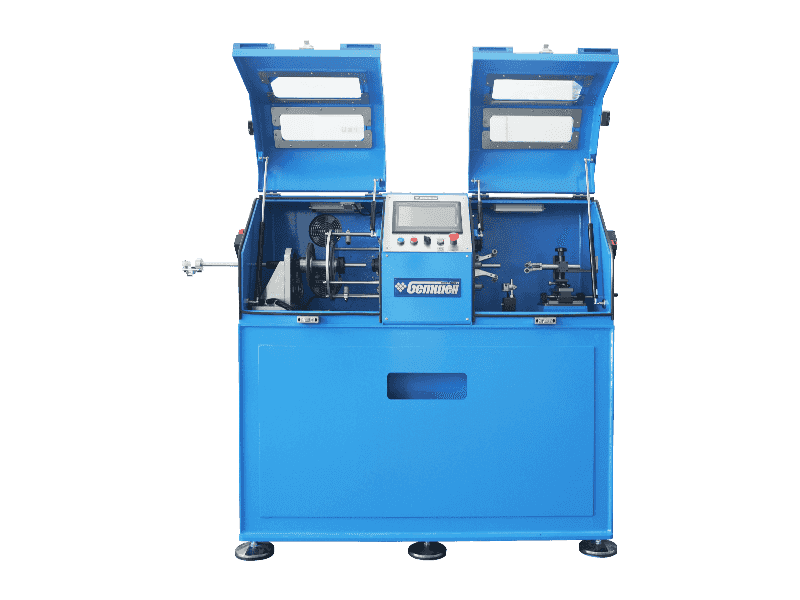

Máquina de gravação tipo ativo servo cuspe para fio de sinal de par paralelo

Com a popularização do 5G, da Internet das Coisas, da IA, dos novos dispositivos móveis de energia, VR/AR, centros de dados, etc., a procura por cabos de transmissão de alta velocidade cresceu rapidamente, anunciando a chegada de uma nova era da economia digital. Consequentemente, há um aumento significativo na construção de data centers em grande escala e na demanda por portas Ethernet de alta largura de banda por parte dos fornecedores de nuvem, como 100 GbE, 200 GbE, 400 GbE e até mesmo 800 GbE no futuro. Para facilitar a transmissão de dados entre switches de rede e outros dispositivos de rede (como servidores ou conversores de mídia) com essas portas Ethernet de alta largura de banda, surgiram conectores de cabos como SAS, Mini-SAS, SFP, SFP, SFP28 e QSFP. Center Rotary Wrapping é um procedimento chave no processo de produção de fio para fio de transmissão de dados do conector da porta Ethernet. O material de embalagem é enrolado em torno de dois fios de núcleo isolados e um fio terra em uma estrutura paralela em uma máquina de gravação em alta velocidade. A estabilidade do processo de embalagem afeta diretamente a impedância, atenuação, perda de retorno, diafonia e outros indicadores do produto final do cabo. Uma máquina embaladora de alto desempenho não só permite a produção de cabos de transmissão de alta velocidade e frequência mais alta, mas também melhora o rendimento da produção, determinando assim o posicionamento de mercado e a competitividade dos fabricantes de cabos. Nos últimos 20 anos, a GEMWELL tem se dedicado à pesquisa e inovação em máquinas embaladoras. Através de melhorias e atualizações contínuas, a máquina de gravação tipo servo servo GEMWELL para fio de sinal de par paralelo tornou-se a melhor escolha para o processo de embalagem de muitas empresas líderes no campo de cabos de transmissão de sinal de alta velocidade. A configuração a seguir é para uma configuração padrão com três cabeçotes de gravação, os usuários podem aumentar ou diminuir o número de cabeçotes de gravação de acordo com os diferentes processos. As especificações e tipos de take-up, pay-off e cabrestante também podem ser customizados com base nas especificações de diâmetro.

Consulta +
ANTERIOR:Máquina de gravação tipo ativo Servo Spit para fio ultrafino
PRÓXIMO:Nenhum produto seguinte
Produto Detalhes

COMPONENTES

● Suporte de desbobinamento de fio de núcleo de potência Ø500 2 unidades
● Suporte desbobinador de fio de cobre de potência Ø300 2 unidades

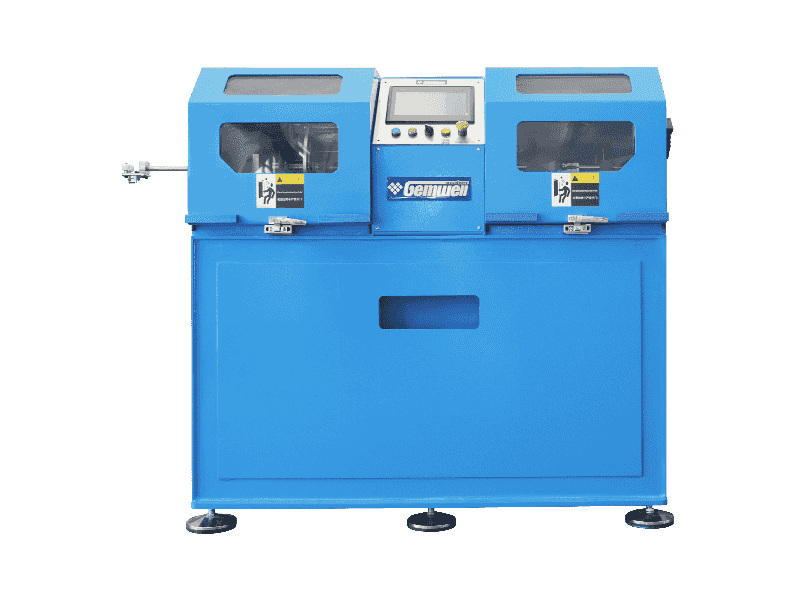

● Cabeça de gravação para máquina de embalagem ativa tipo cuspe 1 1 unidade
● Máquina embaladora longitudinal 1 unidade
● Cabeça de gravação para máquina de embalagem ativa tipo cuspe 2 1 unidade
● Cabeça de gravação para máquina de embalagem ativa tipo cuspe 3 1 unidade
● Forno telescópico 1 unidade
● Tubo de resfriamento forçado pneumático    1 unidade
● Cabrestante de correia tipo roda motorizada Ø400 1 unidade
● Máquina de enrolamento tipo eixo motorizado Ø500 1 unidade
● Medidor de diâmetro 1 unidade
● Impressora jato de tinta 1 unidade
● Sistema de controle 1 unidade


ESPECIFICAÇÕES TÉCNICAS

Tipo de estrutura Máquina de embalagem de tensão constante tipo cabrestante de rolo de pressão de roda dupla / máquina de embalagem ativa (Patente nº CN114649118A)
Tipo de fio adequado Usado principalmente para pares paralelos de alta velocidade de linhas de transmissão de sinal MINI-SAS, QSFP, também para linhas de dados, linhas de controle, cabos especiais e outros enrolamentos de fios.
Materiais aplicáveis AL, MYLAR, FOLHA DE COBRE, PTFE, etc.
Diâmetro do fio aplicável Faixa ideal:Ø0,2-1,5 mm
Especificação do produto Faixa ideal:Ø0,25*0,50-1,6*3,0mm
Velocidade máxima MAX3500RPM (sem carga), a velocidade real de inicialização é definida de acordo com os requisitos do fio
Faixa de velocidade do fio 1-25m/min, a faixa de velocidade é diferente de acordo com o tipo de fio.
Diâmetro externo do carretel de fita Faixa ideal:Ø180*100
Largura da fita 1,5-15 mm
Diâmetro interno do carretel de fita 30/50,8/76 universais
Arremesso de embrulho 2-30mm, configuração do programa
Faixa de tensão 1N-30N/100g-3000g
Potência do motor principal Motor servo do movimento 4.4KW
Poder de gravação Servomotor 0,2KW
Tensão da fita de embrulho Servomotor 1.8KW
Poder de absorção Servo motor de engrenagem 0,4KW
Poder de recompensa Motor de engrenagem 0,4KW
Poder de absorção Servomotor 0,4KW
Potência de deslocamento do enrolamento controlador servo do movimento 0.4KW
Comprimento da fita 1 bobina 3 bobinas, sem cortar o fio na troca da bobina
Inspeção de fita Desligamento automático quando a fita está prestes a se esgotar e quebrar.

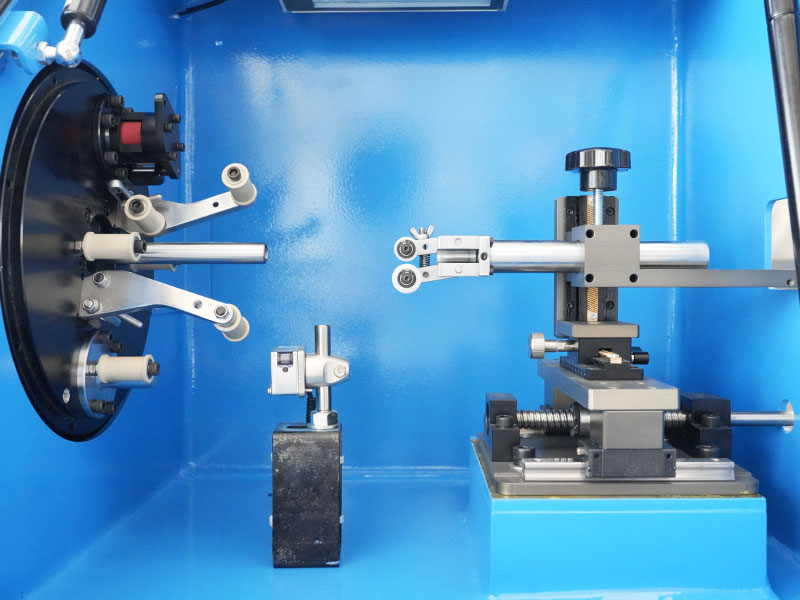

Molde para embrulhar fita O molde interno da fita é fixado no conduíte central, o molde externo da roda guia do fio é fixado no tubo de armazenamento da fita. Ambos os moldes são extensíveis e móveis.
Precisão de envolvimento da fita Tolerância de passo:± 1%, tolerância de tensão:± 1%.
Taxa de sobreposição 0-80%, configuração do programa
Gerenciamento de fórmula Produção digital, tensão, diâmetro externo, passo, S/Z, distância da linha, pressão do ar e outros dados podem ser armazenados no PLC.
Configuração de tensão Os elementos de tensão da fita de embrulho/desenvolvimento/recolhimento/embrulho são servomotores, o processo SOP é armazenado no PLC.

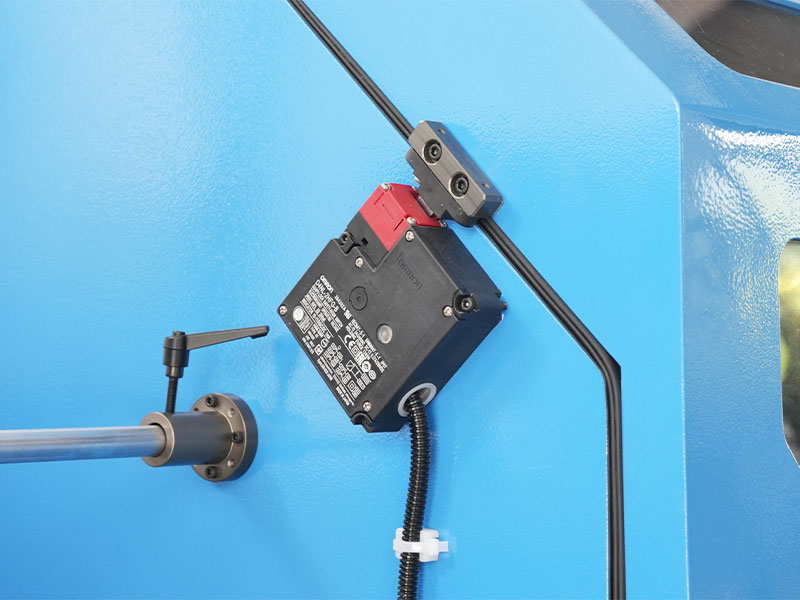

Proteção de segurança Cumpra os padrões CE, com detecção e previsão automática de temperatura/vibração/ruído/pressão.




CARACTERÍSTICAS DO PRODUTO

● Alta produtividade: O corpo rotativo é balanceado estaticamente e balanceado dinamicamente para teste e correção. Ao funcionar, a máquina apresenta uma pequena vibração e voz baixa. O fuso não gera calor durante a operação contínua de alta velocidade a longo prazo. Possui alta eficiência de produção e custo-benefício.

● Tensão estável: Um rolo cabrestante de roda dupla é usado para puxar a tira para fora da bobina a uma velocidade uniforme para eliminar as alterações de tensão causadas por alterações no diâmetro externo da bandeja de fita. A tensão do enrolamento é obtida controlando o diâmetro externo do cabo acabado, ou seja, quanto maior a tensão, menor o diâmetro externo; quanto menor a tensão, maior será o diâmetro externo. Após o rolo cabrestante de roda dupla, a fita passa apenas por dois rolos de guilhotina que ficam bem próximos ao eixo central de rotação para ser enrolada diretamente no fio. Portanto, vários fatores de influência, como força centrífuga e resistência ao vento, podem ser eliminados, resultando em tensão estável.

● Passo preciso: Tomando o cabrestante principal como referência de movimento, o cabrestante principal e cada estrutura rotativa adotam um controlador de movimento servo para controle preciso do movimento interligado, de modo que um passo de enrolamento preciso possa ser obtido em qualquer velocidade.

● Economia de trabalho: Um dispositivo de fixação é instalado na extremidade de entrada do fio de cada cabeça de enrolamento. A força de fixação pode ser ajustada sem danificar o fio; o fio pode ser retirado na direção inversa; Gerenciamento do modo de configuração, recuperação da fórmula SOP com um clique, preparação de inicialização com um clique e início com um clique; Pare e desligue quando a fita estiver quebrada/acabada/medida, controle inteligente, economizando mão de obra.

● Baixa taxa de falhas: sem anel coletor, sem escova de carvão, exceto para a substituição regular de peças de desgaste - o rolo guia da fita, baixa taxa de falhas.

● Fácil manutenção: Usando controle de barramento Profinet, transmissão rápida de sinal, baixa interferência, capacidade de detecção remota de falhas. A solução de problemas e a manutenção estão disponíveis independentemente da máquina estar em qualquer país do mundo, desde que haja uma rede de comunicação, então serviços rápidos de manutenção remota podem ser fornecidos.

Relacionado Produtos
  • 0

    Data de fundação

  • 0

    Área construída (m²)

  • 0

    Número de funcionários

  • 0+

    Propriedade intelectual

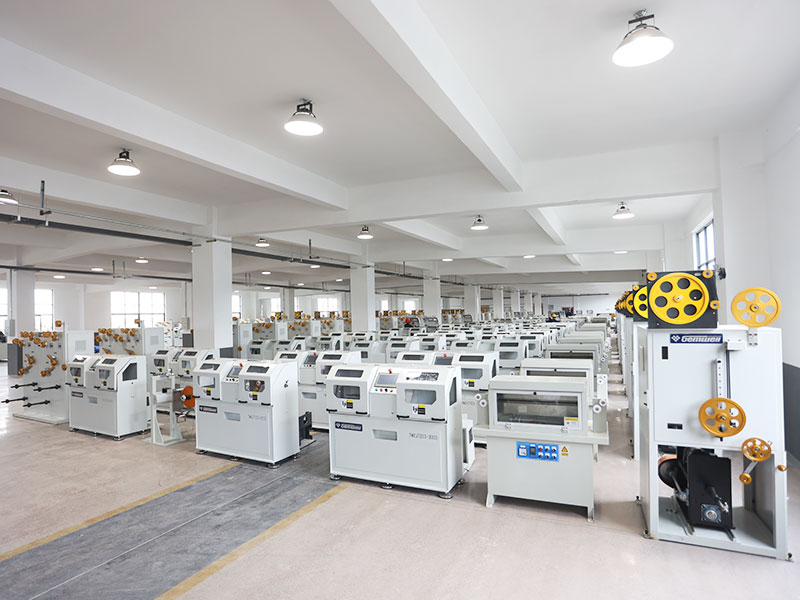

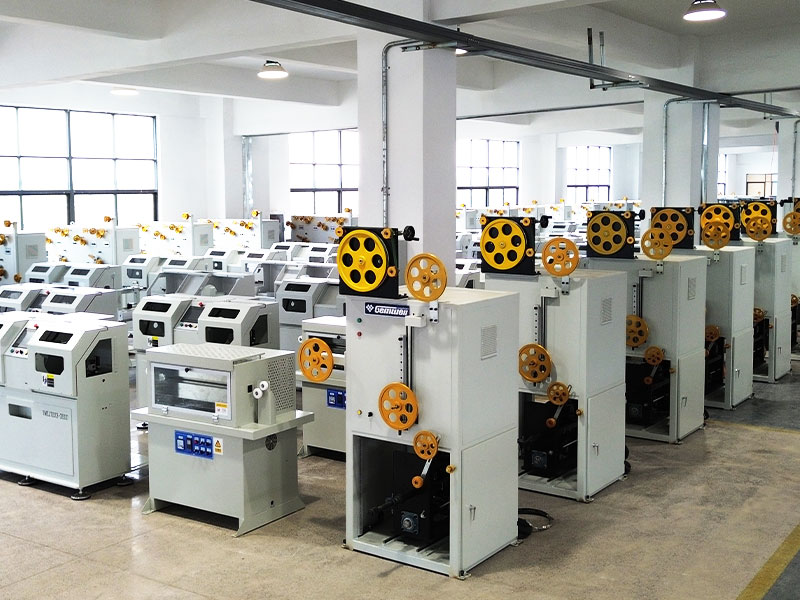

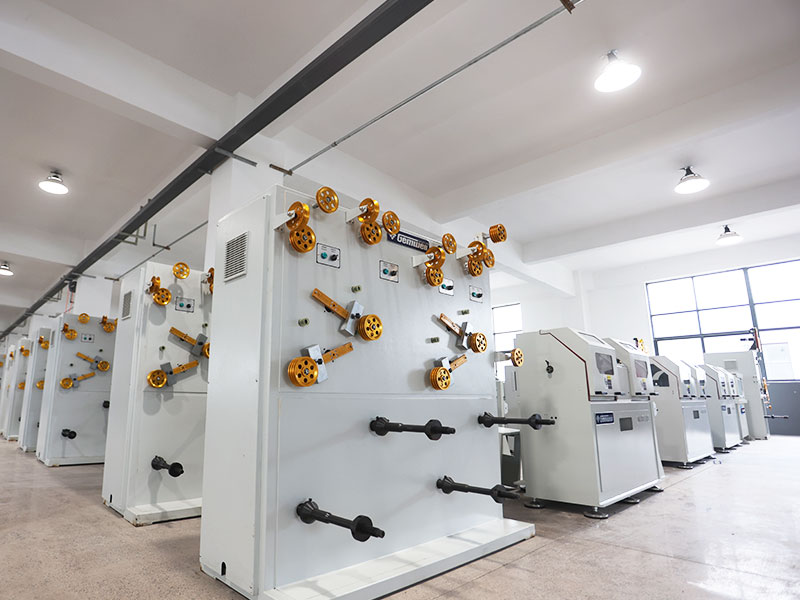

Uma Fábrica Madura em que Você Pode Confiar
