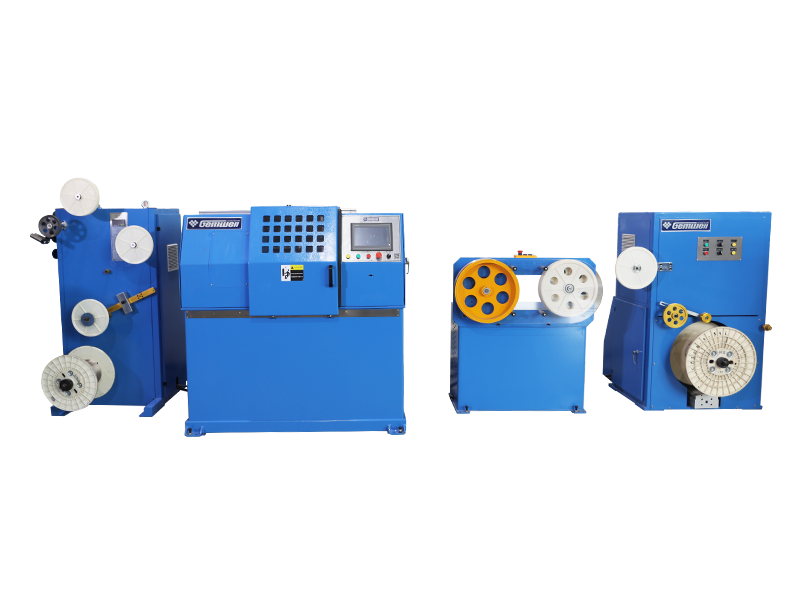

Máquina de gravação de fio tipo ativo de três servos

Máquina de gravação tipo ativo de três servos para cabo de dados de nova energia

Nos últimos anos, novos veículos energéticos têm sido fortemente desenvolvidos, com reputação de um aumento significativo na proporção de dispositivos eletrônicos dentro dos carros. Esta tendência permitiu a adição de mais recursos, como controle do motor, sistemas ABS, airbags de segurança, inteligência de IA e eletrônica multimídia, melhorando assim a segurança, o conforto, a inteligência, a eficiência energética, a confiabilidade e a conveniência dos automóveis, ao mesmo tempo que reduz as emissões. Em resposta a esta tendência, estão a ser colocadas exigências crescentes ao sistema de barramento para garantir uma transferência de dados de comunicação fiável entre uma gama diversificada de unidades de controlo. Particularmente, a segurança de sistemas controlados através de sistemas de barramento como Controller Area Network (CAN) ou FlexRay é crucial e deve atender a altas especificações de compatibilidade eletromagnética. Como principal portador de sinais, os fios de conexão de dados automotivos exigem maior desempenho: taxas de transmissão de dados mais rápidas, latência determinística e tolerância a falhas. Os fios de dados automotivos adotam uma estrutura de par trançado, permitindo rápida taxa de transmissão de dados (barramento CAN: 1 Mbit/s; barramento FlexRay: 10 Mbit/s) com latência determinística e alta confiabilidade. Devido à espessura e dureza do material de blindagem para fios de dados automotivos, é um desafio realizar o processo de embalagem, sendo necessária a utilização de uma máquina de embalagem com desempenho estável e desejável. Com mais de 20 anos de experiência em fabricação, a GEMWELL tem se concentrado no desenvolvimento e inovação de máquinas embaladoras. Através de melhoria e atualização contínuas, a máquina de gravação tipo ativo de três servos GEMWELL para cabo Cata de nova energia tornou-se a melhor escolha para muitas empresas respeitáveis na nova indústria de fios de dados de energia. A configuração a seguir é para uma configuração padrão com um cabeçote de gravação. Os usuários podem aumentar o número de cabeçotes de empacotamento com base em diferentes processos. As especificações e tipos de enrolador, desbobinador e cabrestante também podem ser personalizados de acordo com os diferentes requisitos de diâmetro do fio.

Investigação +

PRÉV：Máquina de gravação tipo ativo de três servos para fio ultrafino
PRÓXIMO：Máquina de gravação tipo ativo de três servos para cabo estável de fase

Product Details

COMPONENTES

● Suporte de compensação de potência Ø630 1 unidade
● Suporte tensor 1 unidade
● Cabeça de gravação para máquina de embalagem elétrica de três servos 1 unidade
● Cabrestante de roda dupla Ø400 1 unidade
● Máquina de enrolamento Ø630 1 unidade
● Sistema de controle 1 unidade

ESPECIFICAÇÕES TÉCNICAS

Tipo de estrutura	Máquina de embalagem de tensão constante de tipo ativo com três servo controladores de movimento/máquina de embalagem de energia (patente nº 202122403949.4A)
Tipo de fio adequado	Usado principalmente em novas linhas de dados de fios automotivos de energia, também para linhas de controle, cabos especiais e outras fitas de enrolamento e enrolamento de fios redondos.
Materiais aplicáveis	AL, MYLAR, FOLHA DE COBRE, PTFE, PI, etc.
Diâmetro do fio aplicável	Faixa ideal:Ø0,8-4mm
Especificação do produto	Faixa ideal:Ø1,0-5mm
Velocidade máxima	MAX2000RPM (sem carga), a velocidade real de inicialização é definida de acordo com os requisitos do fio
Faixa de velocidade do fio	1-15m/min, a faixa de velocidade é diferente de acordo com o tipo de fio.
Diâmetro externo do carretel de fita	Um toca-discos enrolado é usado tanto para chapa quanto para tipo axial, O.D. Ø300*Altura 120
Largura da fita	3-30 mm
Diâmetro interno do carretel de fita	50,8/76 universais
Arremesso de embrulho	1-30mm, configuração do programa
Faixa de tensão	0,5N-30N/500g-10000g
Potência do motor principal	Servomotor de movimento 3KW
Poder de gravação	Servomotor 1.8KW
Tensão da fita de embrulho	Servomotor 1.8KW
Poder de absorção	Servo motor de engrenagem 0,4KW
Poder de recompensa	Motor de engrenagem 0,75KW
Poder de absorção	Enrolamento do modo de torque do servo motor 1.3KW, dançarino sem tensão
Potência de deslocamento do enrolamento	controlador servo do movimento 0.4KW
Comprimento da fita	400mm, sem cortar o fio na troca da bobina
Inspeção de fita	Desligamento automático quando a fita está prestes a se esgotar e quebrar.
Molde para embrulhar fita	O molde interno da fita é fixado no conduíte central, o molde externo da roda guia do fio é fixado no tubo de armazenamento da fita. Ambos os moldes são extensíveis e móveis.
Precisão de envolvimento da fita	Tolerância de passo:± 1%, tolerância de tensão:± 1%.
Taxa de sobreposição	0-80%, configuração do programa
Gerenciamento de fórmula	Produção digital, tensão, diâmetro externo, passo, S/Z, distância da linha, pressão do ar e outros dados podem ser armazenados no PLC.
Configuração de tensão	Os elementos de tensão da fita de embrulho/desenvolvimento/recolhimento/embrulho são servomotores, o processo SOP é armazenado no PLC.
Proteção de segurança	Cumpra os padrões CE, com detecção e previsão automática de temperatura/vibração/ruído/pressão.

CARACTERÍSTICAS DO PRODUTO

● Alta produtividade: O corpo rotativo é balanceado estaticamente e balanceado dinamicamente para teste e correção. Ao funcionar, a máquina apresenta uma pequena vibração e uma voz baixa. O fuso não gera calor durante a operação contínua de alta velocidade a longo prazo. Possui alta eficiência de produção e custo-benefício.

● Tensão estável: Três servomotores fornecem energia, respectivamente, para controlar com precisão o movimento da estrutura rotativa, da bandeja de material da fita e do dançarino de tensão.

Vários fatores de influência, como alterações no carretel matrial ou no diâmetro da almofada e na resistência ao vento, são eliminados, resultando em tensão estável.

● Passo preciso: Tomando o cabrestante principal como referência de movimento, o cabrestante principal e cada estrutura rotativa adotam um controlador de movimento servo para controle preciso do movimento interligado, de modo que um passo de enrolamento preciso possa ser obtido em qualquer velocidade.

● Economia de trabalho: Um dispositivo de fixação é instalado na extremidade de entrada do fio de cada cabeça de enrolamento. A força de fixação pode ser ajustada sem danificar o fio; o fio pode ser retirado na direção inversa; Gerenciamento do modo de configuração, recuperação da fórmula SOP com um clique, preparação de inicialização com um clique e início com um clique; Pare e desligue quando a fita estiver quebrada/acabada/medida, controle inteligente, economizando mão de obra.

● Baixa taxa de falhas: sem anel coletor, sem escova de carvão, exceto para a substituição regular de peças de desgaste - o rolo guia da fita, baixa taxa de falhas.

● Fácil manutenção: Usando controle de barramento Profinet, transmissão rápida de sinal, baixa interferência, capacidade de detecção remota de falhas. A solução de problemas e a manutenção estão disponíveis independentemente da máquina estar em qualquer país do mundo, desde que haja uma rede de comunicação, então serviços rápidos de manutenção remota podem ser fornecidos.
