Máquina de gravação tipo ativo Servo Spit para fio ultrafino Manufacturers

Voltar a lista
Máquina de gravação de fio tipo ativo Servo Spit

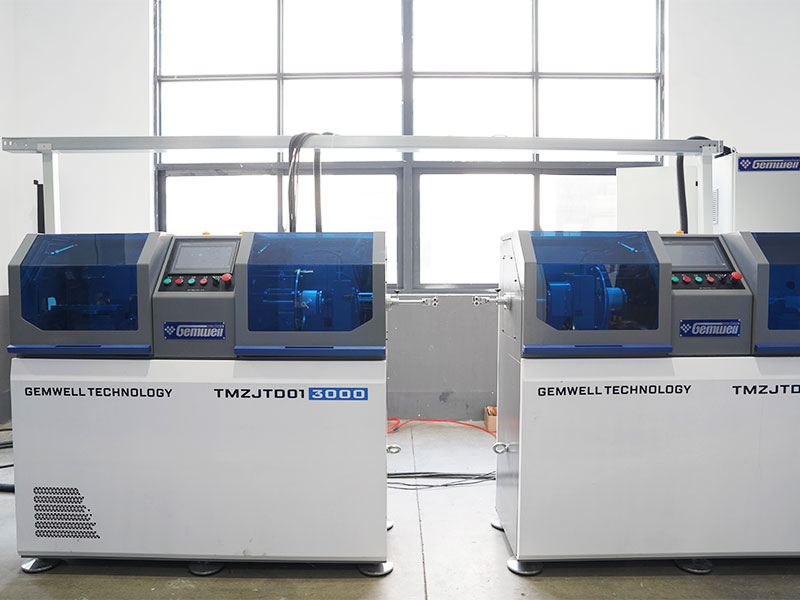

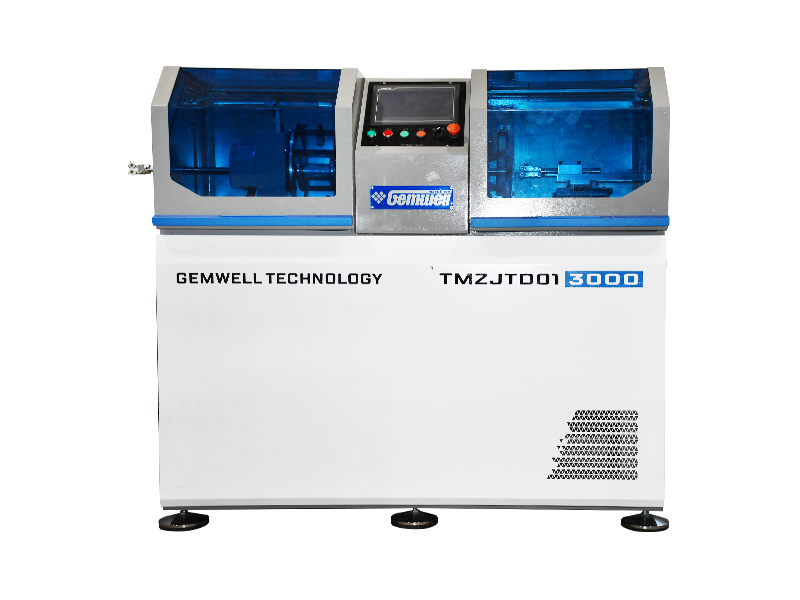

Máquina de gravação tipo ativo Servo Spit para fio ultrafino

Fios ultrafinos são usados ​​em vários campos, como telefones celulares, laptops, iPads, linhas médicas, militares, aeroespaciais, micro-coaxiais e etc. Os fios com especificação AWG36 ou superior têm as características de pequeno diâmetro do condutor, baixa resistência à tração e largura estreita do material de embalagem. Ao realizar a produção de enrolamento e enrolar o material da fita na superfície externa do material condutor, o processo de enrolamento requer uma tensão de enrolamento extremamente baixa. A estabilidade do passo da fita, da tensão da fita e da tensão do fio central contribui fortemente para a qualificação da impedância do cabo, atenuação, perda de retorno e alguns outros índices de teste. Máquinas embaladoras com excelente desempenho podem não apenas produzir fio ultrafino de alta qualidade, mas também alcançar maiores rendimentos de produção, determinando assim o nível de posicionamento de mercado e a competitividade de mercado dos fabricantes de fio. Nos últimos 20 anos, a GEMWELL tem se dedicado à pesquisa e inovação em máquinas embaladoras. Através de melhorias e atualizações contínuas, a máquina de gravação tipo ativo servo espeto GEMWELL para fio ultrafino emergiu como a melhor escolha para substituir modelos e processos tradicionais de máquinas de embalagem. A configuração a seguir é para uma configuração padrão de dois cabeçotes de gravação. Os usuários podem aumentar ou diminuir o número de cabeças de enrolamento de acordo com os diferentes processos de fabricação de cabos. As especificações e tipos de enrolamento, desbobinamento e cabrestante também podem ser customizados e modificados de acordo com diferentes especificações de diâmetro de fio.

Investigação +
PRÉV：Nenhum produto anterior
PRÓXIMO：Máquina de gravação tipo ativo servo cuspe para fio de sinal de par paralelo
Product Details

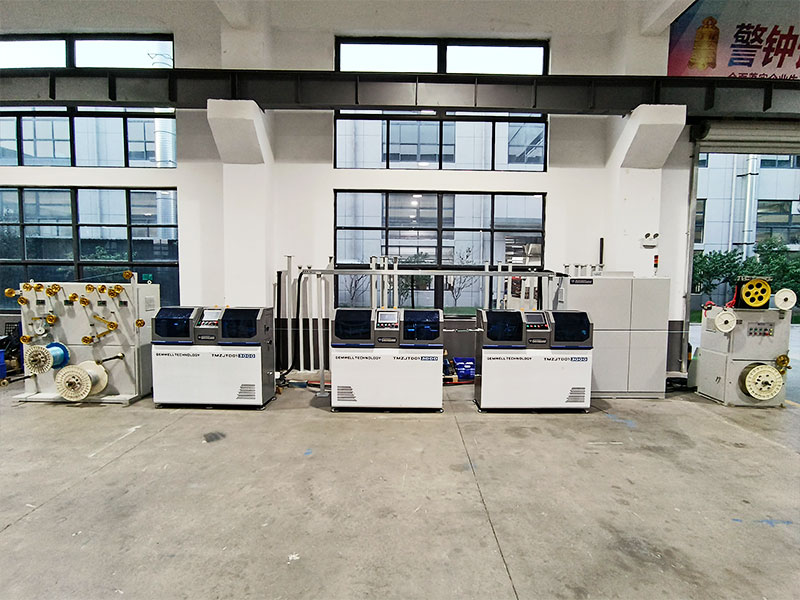

COMPONENTES

● Suporte de compensação de potência Ø300 1 unidade
● Suporte tensor 1 unidade

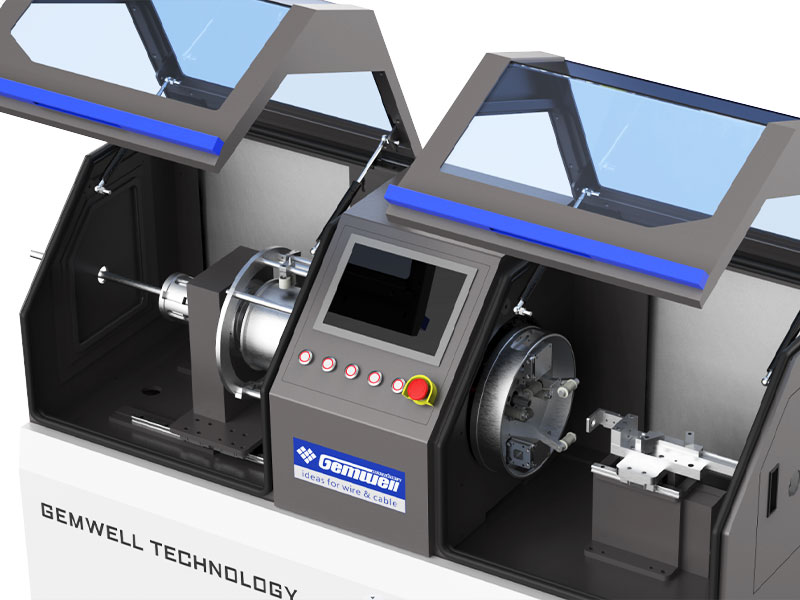

● Cabeça de gravação para máquina de embalagem ativa tipo cuspe 1 1 unidade
● Medidor de diâmetro
● Cabeça de gravação para máquina de embalagem ativa tipo cuspe 2 1 unidade
● Medidor de diâmetro
● Cabrestante de correia tipo roda Ø300 1 unidade
● Testador de faísca
● Máquina de enrolamento tipo eixo Ø300 1 unidade
● Sistema de controle 1 unidade


ESPECIFICAÇÕES TÉCNICAS

Tipo de estrutura Máquina de embalagem de tensão constante tipo cabrestante de rolo de pressão de roda dupla / máquina de embalagem ativa (Patente nº CN114649118A)
Tipo de fio adequado Usado principalmente para linha coaxial fina, linha de sinal fino, também pode ser usado para linhas de transmissão finas de alta velocidade, linhas de controle, cabos especiais e outras fitas de enrolamento e enrolamento de fios redondos.
Materiais aplicáveis AL, MYLAR, FOLHA DE COBRE, PTFE, etc.
Diâmetro do fio aplicável Faixa ideal:Ø0,2-1,5mm
Especificação do produto Faixa ideal:Ø0,3-2,0mm
Velocidade máxima MAX2500RPM (sem carga), a velocidade real de inicialização é definida de acordo com os requisitos do fio
Faixa de velocidade do fio 0,5-10m/min, a faixa de velocidade é diferente de acordo com os diferentes tipos de fio.
Diâmetro externo do carretel de fita Faixa ideal:Ø100*100
Largura da fita 1,5-10 mm
Diâmetro interno do carretel de fita 30mm
Arremesso de embrulho 0,5-10 mm, configuração do programa
Faixa de tensão 5N-50N/500g-5000g
Potência do motor principal Controlador de movimento servo 3KW
Poder de gravação Servomotor 0,2KW
Tensão da fita de embrulho Servomotor 1.8KW
Poder de absorção Trator de gravação de 400 rodas, servomotor de engrenagem de 0,4KW
Poder de recompensa Motor de engrenagem 0,4KW
Poder de absorção Servomotor 0,4KW
Potência de deslocamento do enrolamento controlador servo do movimento 0.4KW
Comprimento da fita 1 bobina 3 bobinas, sem cortar o fio na troca da bobina
Inspeção de fita Desligamento automático quando a fita está prestes a se esgotar e quebrar.
Molde para embrulhar fita O molde interno da fita é fixado no conduíte central, o molde externo da roda guia do fio é fixado no tubo de armazenamento da fita. Ambos os moldes são extensíveis e móveis.
Precisão de envolvimento da fita Tolerância de passo:± 1%, tolerância de tensão:± 1%.
Taxa de sobreposição 0-80%, configuração do programa
Gerenciamento de fórmula Produção digital, tensão, diâmetro externo, passo, S/Z, distância da linha, pressão do ar e outros dados podem ser armazenados no PLC.
Configuração de tensão Os elementos de tensão de embalagem/desenvolvimento/recolhimento/embalagem são servomotores, o processo SOP é armazenado no PLC.
Proteção de segurança Em conformidade com o padrão CE, com detecção e previsão automática de temperatura/vibração/ruído/pressão.




CARACTERÍSTICAS DO PRODUTO

● Alta produtividade: O corpo rotativo é balanceado estaticamente e balanceado dinamicamente para teste e correção. Ao funcionar, a máquina apresenta pequenas vibrações e voz baixa. O fuso não gera calor durante a operação contínua de alta velocidade a longo prazo. Possui alta eficiência de produção e economia.

● Tensão estável: Um rolo cabrestante de roda dupla é usado para puxar a tira para fora da bobina a uma velocidade uniforme para eliminar as alterações de tensão causadas por alterações no diâmetro externo da bandeja de fita. A tensão do enrolamento é obtida controlando o diâmetro externo do cabo acabado, ou seja, quanto maior a tensão, menor o diâmetro externo; quanto menor a tensão, maior será o diâmetro externo. Após o rolo cabrestante de roda dupla, a fita passa apenas por dois rolos de guilda que estão muito próximos do eixo central de rotação para ser enrolada diretamente no fio. Portanto, vários fatores de influência, como força centrífuga e resistência ao vento, podem ser eliminados, resultando em tensão estável.

● Passo preciso: Tomando o cabrestante principal como referência de movimento, o cabrestante principal e cada estrutura rotativa adotam um controlador de movimento servo para controle preciso do movimento interligado, de modo que um passo de enrolamento preciso possa ser obtido em qualquer velocidade.

● Economia de trabalho: Um dispositivo de fixação é instalado na extremidade de entrada do fio de cada cabeça de enrolamento. A força de fixação pode ser ajustada sem danificar o fio; o fio pode ser retirado na direção inversa; Gerenciamento do modo de configuração, recuperação da fórmula SOP com um clique, preparação de inicialização com um clique e início com um clique; Pare e desligue quando a fita estiver quebrada/acabada/medida, controle inteligente, economizando mão de obra.

● Baixa taxa de falhas: sem anel coletor, sem escova de carvão, exceto para a substituição regular de peças de desgaste - o rolo guia da fita, baixa taxa de falhas.

● Fácil manutenção: Usando controle de barramento Profinet, transmissão rápida de sinal, baixa interferência, capacidade de detecção remota de falhas. A solução de problemas e a manutenção estão disponíveis independentemente da máquina estar em qualquer país do mundo, desde que haja uma rede de comunicação, então serviços rápidos de manutenção remota podem ser fornecidos.
