Máquina de gravação de fio tipo ativo de três servos

Máquina de gravação tipo ativo de três servos para fio de sinal de par paralelo

Center Rotary Wrapping é um procedimento chave no processo de produção de fio para fio de transmissão de dados do conector da porta Ethernet. O material de embalagem é enrolado em torno de dois fios de núcleo isolados e um fio terra em uma estrutura paralela em uma máquina de fita adesiva em alta velocidade. A estabilidade do processo de embalagem influencia as qualificações de teste de impedância, atenuação, perda de retorno de eco, diafonia e outros indicadores do fio do barramento acabado. Máquinas embaladoras com excelente desempenho podem não apenas produzir fios de transmissão de alta velocidade com níveis de frequência mais altos, mas também alcançar rendimentos de produção mais elevados, determinando assim o nível de posicionamento de mercado e a competitividade de mercado dos fabricantes de fios. A GEMWELL tem se concentrado na pesquisa técnica, no desenvolvimento e na inovação de máquinas embaladoras desde que foi fundada há 20 anos. Após melhoria e atualização contínuas, a máquina de gravação tipo ativo de três servos GEMWELL para fio de sinal de par paralelo tornou-se agora a escolha ideal de muitas empresas respeitáveis ​​na área de fabricação de fios de transmissão de sinal de alta velocidade. As especificações da máquina podem ser personalizadas. A configuração a seguir é uma configuração convencional de três cabeças de empacotamento. Os usuários podem aumentar o número de cabeças de enrolamento de acordo com as diferentes especificações de fabricação de cabos. Dependendo da variedade de diâmetros de fio, as especificações e tipos de máquinas de enrolamento, desbobinamento e cabrestante também podem ser personalizadas e alteradas.

Investigação +
PRÉV：Máquina de gravação tipo ativo de três servos para cabo estável de fase
PRÓXIMO：Nenhum próximo produto
Product Details

COMPONENTES

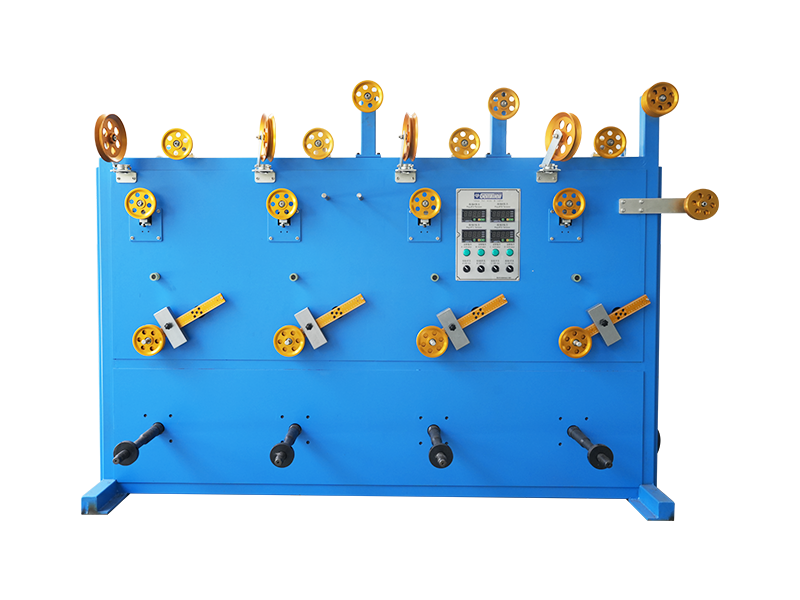

● Suporte de desbobinamento de fio de núcleo de potência Ø500 2 unidades

● Suporte desbobinador de fio de cobre de potência Ø300 2 unidades

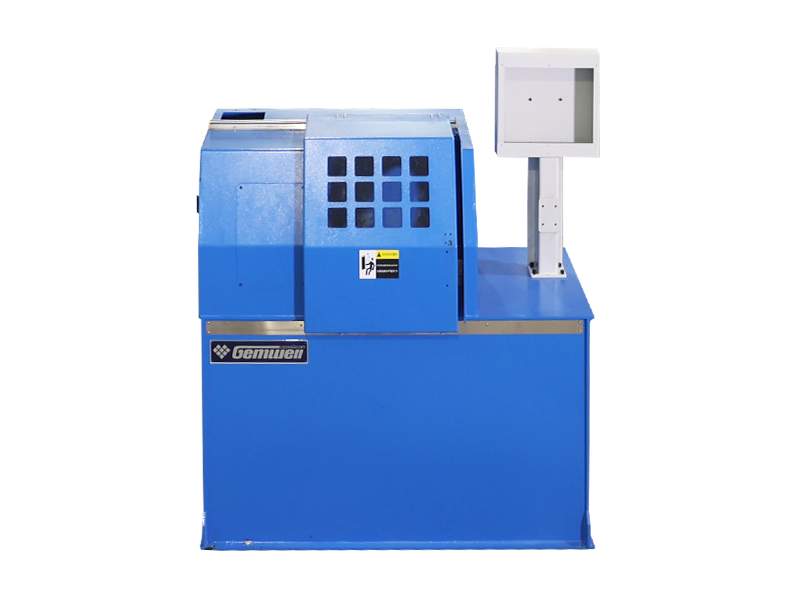

● Cabeça de gravação da máquina de embalagem elétrica de três servos 1 1 unidade

● Máquina embaladora elétrica de arrasto 1 unidade

● Cabeça de gravação da máquina de embalagem elétrica de três servos 2 1 unidade

● Cabeça de gravação da máquina de embalagem elétrica de três servos 3 1 unidade

● Forno telescópico 1 unidade

● Tubo de resfriamento forçado pneumático 1 unidade

● Cabrestante de correia tipo roda Ø400 1 unidade

● Enroladores de linha de eixo motorizado Ø500 1 unidade

● Medidor de diâmetro 1 unidade

● Impressora jato de tinta 1 unidade

● Sistema de controle 1 unidade


ESPECIFICAÇÕES TÉCNICAS

Tipo de estrutura Máquina de embalagem de tensão constante de tipo ativo com três servo controladores de movimento/máquina de embalagem de energia (patente nº 202122403949.4A)
Tipo de fio adequado Usado principalmente para pares paralelos de alta velocidade de linhas de transmissão de sinal MINI-SAS, QSFP, também para linhas de dados, linhas de controle, cabos especiais e outros enrolamentos de fios.
Materiais aplicáveis AL, MYLAR, FOLHA DE COBRE, PTFE, etc.
Diâmetro do fio aplicável Faixa ideal:Ø0,4-1,5mm
Especificação do produto Faixa ideal:Ø0,5*1,0-1,6*3,2mm
Velocidade máxima MAX2500RPM (sem carga), a velocidade real de inicialização é definida de acordo com os requisitos do fio
Faixa de velocidade do fio 1-25m/min, a faixa de velocidade é diferente de acordo com o tipo de fio.
Diâmetro externo do carretel de fita Faixa ideal: O.D. Ø180*Altura 100
Largura da fita 1,5-15 mm
Diâmetro interno do carretel de fita 30/50,8/76 universais
Arremesso de embrulho 3-30mm, configuração do programa
Faixa de tensão 1N-30N/100g-3000g
Potência do motor principal Servomotor de movimento 3KW
Poder de gravação Servomotor 1.8KW
Tensão da fita de embrulho Servomotor 1.3KW
Poder de absorção Servo motor de engrenagem 0,4KW
Poder de recompensa Motor de engrenagem 0,4KW
Poder de absorção Enrolamento do modo de torque do servo motor de 0,8KW, dançarino sem tensão
Potência de deslocamento do enrolamento controlador servo do movimento 0.4KW
Comprimento da fita 1 bobina 3 bobinas, sem cortar o fio na troca da bobina
Inspeção de fita Desligamento automático quando a fita está prestes a se esgotar e quebrar.

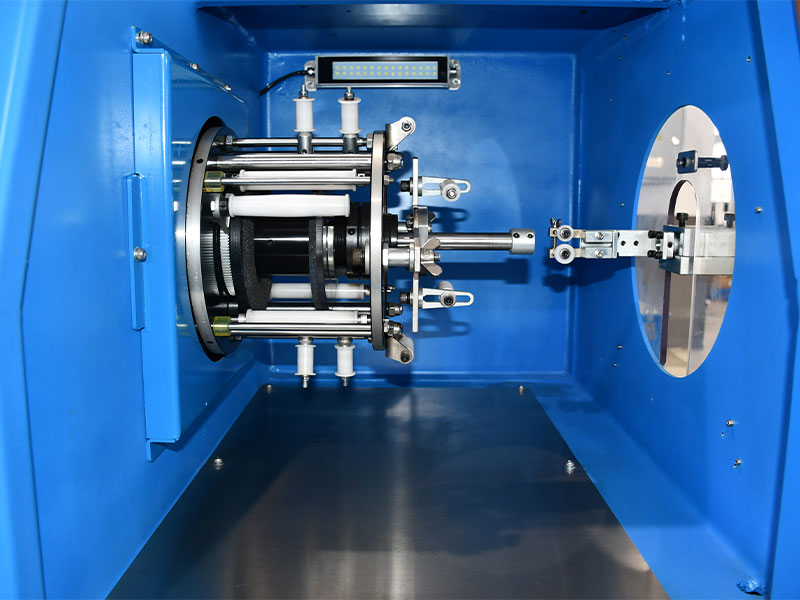

Molde para embrulhar fita O molde interno da fita é fixado no conduíte central, o molde externo da roda guia do fio é fixado no tubo de armazenamento da fita. Ambos os moldes são extensíveis e móveis.
Precisão de envolvimento da fita Tolerância de passo:± 1%, tolerância de tensão:± 1%.
Taxa de sobreposição 0-80%, configuração do programa
Gerenciamento de fórmula Produção digital, tensão, diâmetro externo, passo, S/Z, distância da linha, pressão do ar e outros dados podem ser armazenados no PLC.

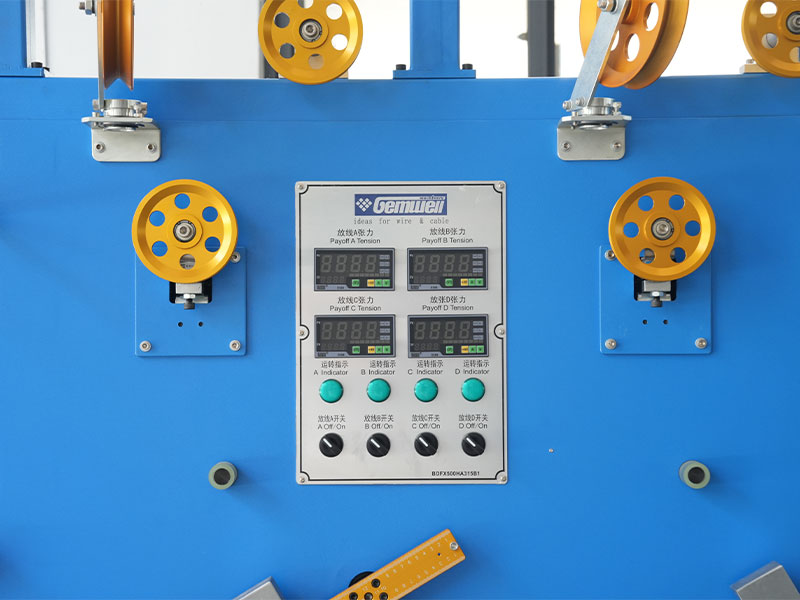

Configuração de tensão Os elementos de tensão da fita de embrulho/desenvolvimento/recolhimento/embrulho são servomotores, o processo SOP é armazenado no PLC.
Proteção de segurança Cumpra os padrões CE, com detecção e previsão automática de temperatura/vibração/ruído/pressão.




CARACTERÍSTICAS DO PRODUTO

● Alta produtividade: O corpo rotativo é balanceado estaticamente e balanceado dinamicamente para teste e correção. Ao funcionar, a máquina apresenta uma pequena vibração e uma voz baixa. O fuso não gera calor durante a operação contínua de alta velocidade a longo prazo. Possui alta eficiência de produção e custo-benefício.

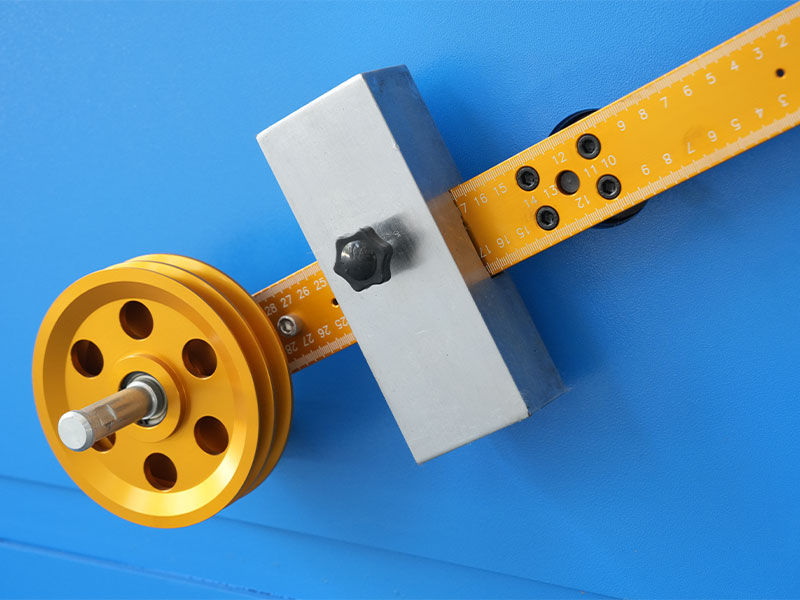

● Tensão estável: Três servomotores fornecem energia, respectivamente, para controlar com precisão o movimento da estrutura rotativa, da bandeja de material da fita e do dançarino de tensão.

Vários fatores de influência, como alterações no carretel de material ou no diâmetro da almofada e na resistência ao vento, são eliminados, resultando em tensão estável.

● Passo preciso: Tomando o cabrestante principal como referência de movimento, o cabrestante principal e cada estrutura rotativa adotam um controlador de movimento servo para controle preciso do movimento interligado, de modo que um passo de enrolamento preciso possa ser obtido em qualquer velocidade.

● Economia de trabalho: Um dispositivo de fixação é instalado na extremidade de entrada do fio de cada cabeça de enrolamento. A força de fixação pode ser ajustada sem danificar o fio; o fio pode ser retirado na direção inversa; Gerenciamento do modo de configuração, recuperação da fórmula SOP com um clique, preparação de inicialização com um clique e início com um clique; Pare e desligue quando a fita estiver quebrada/acabada/medida, controle inteligente, economizando mão de obra.

● Baixa taxa de falhas: sem anel coletor, sem escova de carbono, exceto pela substituição regular de peças de desgaste do rolo guia da fita, baixo índice de falhas.

● Fácil manutenção: Usando controle de barramento Profinet, transmissão rápida de sinal, baixa interferência, capacidade de detecção remota de falhas. A solução de problemas e a manutenção estão disponíveis independentemente de a máquina estar em qualquer país do mundo, desde que haja uma rede de comunicação, então serviços rápidos de manutenção remota podem ser fornecidos.

Related Products
  • 0

    Hora de estabelecimento

  • 0

    Área de construção (m²)

  • 0

    Número de funcionários

  • 0+

    Propriedade intelectual

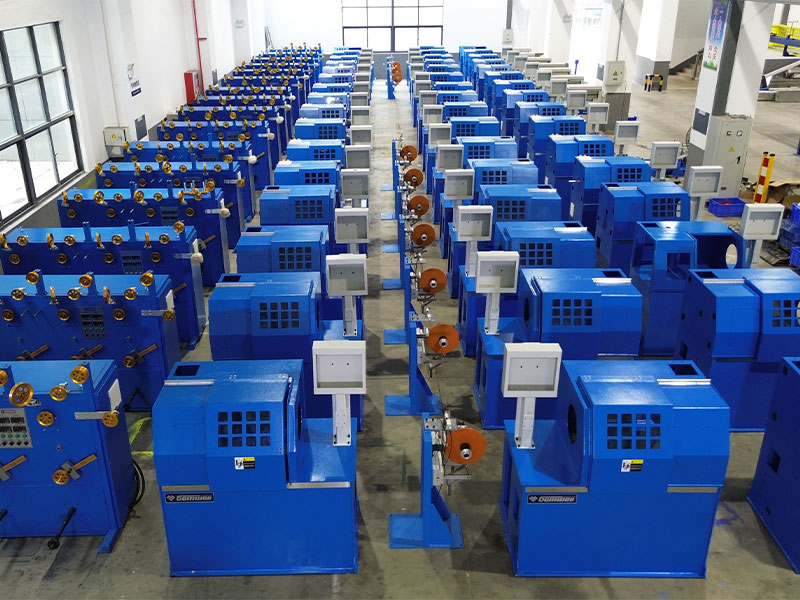

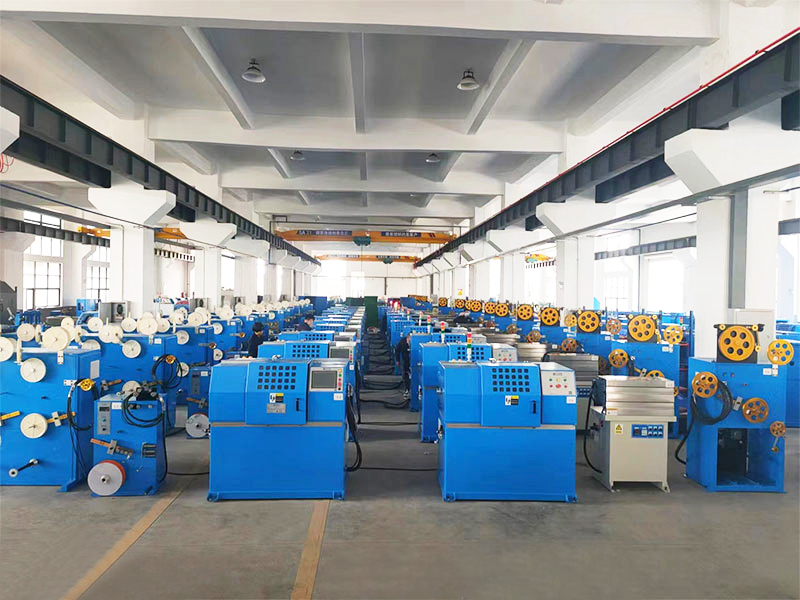

A Mature Factory You Can Count On
