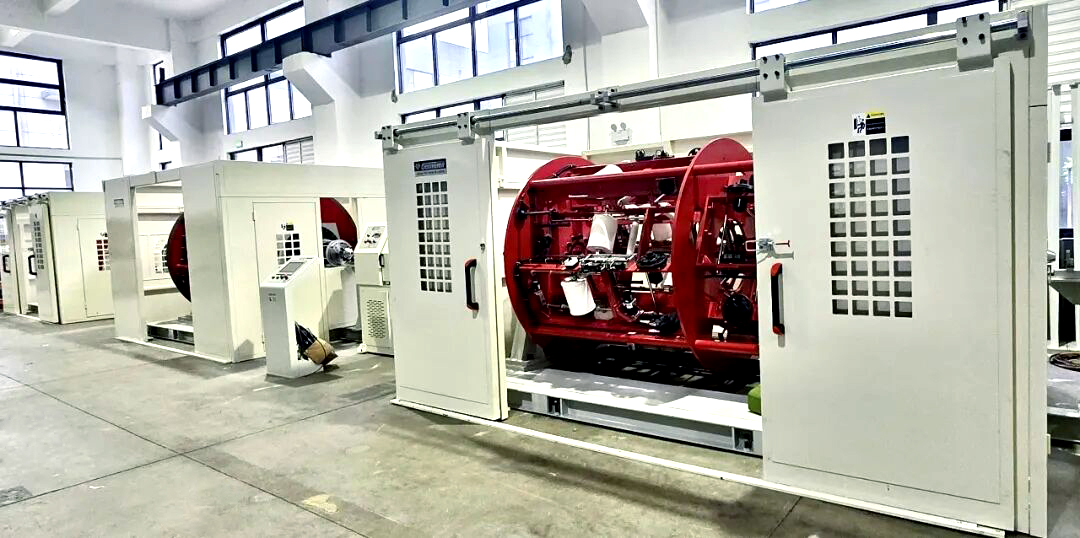

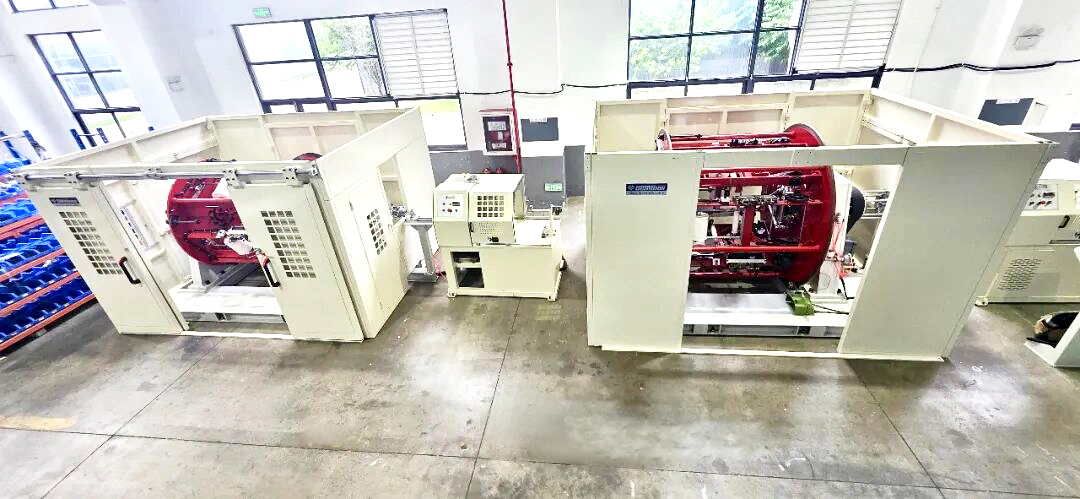

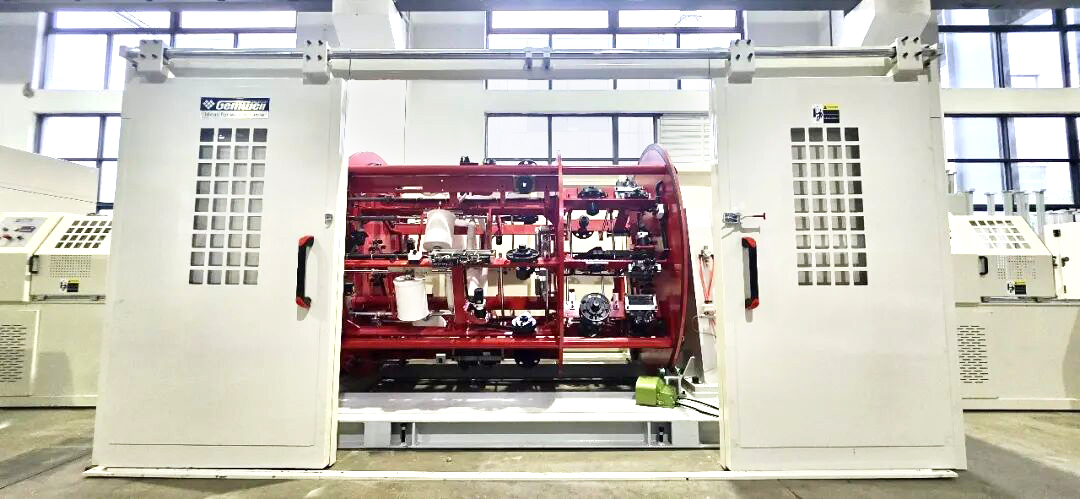

Máquina de torcer e cabear planetária com alimentação paralela de alta velocidade

Para atender aos requisitos de transmissão de dados de alta velocidade de data centers, interconexões de servidores de alta velocidade de IA, 5G e aplicações de big data, desenvolvemos uma máquina especializada de torção planetária de pares paralelos de alta velocidade com IA. Esta máquina foi projetada para trançar vários pares de cabos de sinal planos (como os tipos QSFP e SFP). Ele apresenta um mecanismo de cone/shuttle de torção especialmente projetado que evita que os cabos planos se torçam ou virem durante o processo de torção, garantindo assim durabilidade e evitando falhas por fadiga em ambientes de cabeamento de data center de alta densidade. Oferecemos personalização personalizada para atender às diversas necessidades dos clientes; em relação ao hardware, os clientes podem escolher entre vários modelos de máquinas e marcas de componentes principais, enquanto os sistemas de controle elétrico estão disponíveis em opções que variam de configurações econômicas a avançadas. Como o preço da máquina varia significativamente com base na configuração geral, o custo final é determinado principalmente pelo nível de especificação do produto escolhido pelo cliente. Além disso, por se tratar de um produto não padronizado e feito sob medida, fabricado em pequenos lotes, o ciclo de projeto, fabricação, instalação e comissionamento é relativamente longo; os clientes devem permitir tempo de entrega suficiente para garantir a entrega pontual.

CABO DE ALTA VELOCIDADE AI CABO DE PAR PARALELO TIPO DE PAGAMENTO ATIVO LINHA DE ENCAIXEAMENTO PLANETÁRIO

Recursos do produto

Para atender aos rigorosos requisitos de integridade de sinal das interconexões de alta velocidade 112G/224G PAM4 em clusters de computação de IA e data centers, os fabricantes de cabos DAC de alta velocidade (como QSFP-DD e OSFP) enfrentam desafios técnicos significativos, incluindo flutuações de impedância, perda de retorno e fadiga mecânica causada por layouts de cabeamento densos. Esta máquina especializada de produção em massa - projetada para cabeamento de alta velocidade de fios de pares paralelos - aborda esses pontos problemáticos da transmissão de alta frequência. Suas principais vantagens residem em três áreas principais:

1. Controle dinâmico de tensão garantindo desempenho elétrico consistente: O sistema utiliza unidades de compensação acionadas por servo de precisão para manter a tensão dinâmica constante em vários pares de fios paralelos durante o cabeamento de alta velocidade. Ao minimizar as flutuações de tensão, o sistema evita efetivamente a deformação microscópica por tração da camada de isolamento, garantindo que a impedância e a inclinação características do cabo acabado aderem estritamente aos padrões de transmissão de alta frequência.

2. Lançadeira de torção cônica especializada que elimina a "inversão de borda" em pares planos: Abordando a tendência dos pares de fios planos (Twinax) de torcer ou desalinhar (inverter) durante o torcimento, a máquina é equipada com uma lançadeira de torção cônica especialmente projetada. Este componente fornece orientação progressiva aos pares de fios antes do ponto de torção, travando sua posição para evitar tombamento; isso garante uma distribuição uniforme de tensões em todo o perfil do cabo e elimina concentrações de tensões físicas causadas pela deformação das bordas.

3. Eliminação do estresse estrutural interno durante o cabeamento: Este processo aumenta a resistência do cabo acabado à flexão e à falha por fadiga – crítico para os ambientes de roteamento confinados e de alta densidade encontrados em data centers – estendendo assim significativamente a vida útil da estrutura física durante a operação de longo prazo.
