Convite para o Seminário Computação Inteligente para Tecnologias do Futuro

Prefácio

Nos últimos anos, a procura global de transmissão de dados explodiu, levando a rápidas iterações e atualizações de soluções de interconexão de alta velocidade. Os cabos de cobre passivos DAC, com baixo custo, baixa latência e excelente desempenho, tornaram-se a solução principal para transmissão de curta distância; no entanto, limitada pelas características físicas de transmissão, a sua distância efectiva continua a diminuir à medida que a largura de banda aumenta, destacando estrangulamentos cada vez mais proeminentes.

Para enfrentar os desafios de alta largura de banda e longas distâncias, a indústria lançou sucessivamente soluções atualizadas, como cabos ópticos ativos AOC, cabos de cobre ativos ACC e cabos de cobre ativos AEC. Entre eles, os cabos de cobre ativos AEC, ao integrarem um chip Retimer para obter a recuperação do clock do sinal e a reconstrução completa, compensam significativamente a atenuação de alta frequência, ampliam a distância de transmissão e reduzem o jitter do link, tornando-se a direção tecnológica central para cabos de cobre de alta velocidade da próxima geração, com amplas perspectivas de mercado. Embora o AEC represente a tendência futura, o DAC ainda domina o mercado atual devido às suas vantagens de custo e maturidade, resultando numa concorrência cada vez mais acirrada na indústria.

Na cadeia da indústria de cabos de cobre de alta velocidade, os processos de fabricação de fios desencapados e conjuntos completos de equipamentos são os principais elos que determinam a consistência do produto, o desempenho elétrico e o rendimento. Gemwell, um fabricante profissional de equipamentos completos para cabos de cobre de alta velocidade, possui profundo conhecimento na área de equipamentos para cabos de alta frequência e alta velocidade, fornecendo soluções de fabricação estáveis ​​e confiáveis ​​para cabos de última geração, como DAC/ACC/AEC.

No Seminário de Tecnologia de Alta Frequência e Alta Velocidade a ser realizado em Wuxi, Jiangsu, em 22 de abril de 2026, a equipe de engenharia da Gemwell apresentará vários casos de aplicação de clientes maduros, com foco em pontos problemáticos em processos de fabricação de cabos de alta velocidade, seleção de equipamentos e otimização de processos. Eles participarão de intercâmbios aprofundados com pares do setor e explorarão caminhos para atualizações tecnológicas. Convidamos você cordialmente a participar e discutir cooperação!

Nos últimos anos, a procura global de transmissão de dados explodiu, levando a rápidas iterações e atualizações de soluções de interconexão de alta velocidade. Os cabos de cobre passivos DAC, com baixo custo, baixa latência e excelente desempenho, tornaram-se a solução principal para transmissão de curta distância; no entanto, limitada pelas características físicas de transmissão, a sua distância efectiva continua a diminuir à medida que a largura de banda aumenta, destacando estrangulamentos cada vez mais proeminentes.

Para enfrentar os desafios de alta largura de banda e longas distâncias, a indústria lançou sucessivamente soluções atualizadas, como cabos ópticos ativos AOC, cabos de cobre ativos ACC e cabos de cobre ativos AEC. Cabos de cobre ativos com chips retimer integrados alcançam a recuperação do clock do sinal e a reconstrução completa, compensando significativamente a atenuação de alta frequência, estendendo a distância de transmissão e reduzindo o jitter do link. Isto os torna uma direção tecnológica central para cabos de cobre de alta velocidade de próxima geração, com uma perspectiva de mercado promissora. Embora o AEC represente a tendência futura, os DACs ainda dominam o mercado atual devido às suas vantagens de custo e maturidade, levando a uma concorrência acirrada no setor.

Na cadeia da indústria de cabos de cobre de alta velocidade, os processos de fabricação de fios desencapados e conjuntos completos de equipamentos são os principais elos que determinam a consistência do produto, o desempenho elétrico e o rendimento. A Gemwell, como fabricante profissional de equipamentos completos para cabos de cobre de alta velocidade, possui profundo conhecimento na área de equipamentos para cabos de alta frequência e alta velocidade, fornecendo soluções de fabricação estáveis ​​e confiáveis ​​para cabos de última geração, como DAC/ACC/AEC.

No seminário de tecnologia de alta frequência e alta velocidade realizado em Wuxi, Jiangsu, em 22 de abril de 2026, a equipe de engenharia da Gemwell apresentará vários casos de aplicação de clientes maduros, com foco em pontos problemáticos na fabricação de cabos de alta velocidade, seleção de equipamentos e otimização de processos. Eles participarão de intercâmbios aprofundados com pares do setor e explorarão caminhos de atualização tecnológica. Convidamos você cordialmente a participar e discutir cooperação!

Profissionais fazem trabalho profissional

A tecnologia de fios e cabos está avançando rapidamente. A Gemwell se concentra na combinação de equipamentos e na pesquisa e desenvolvimento de tecnologias líderes do setor e tem o prazer de compartilhar sua experiência e filosofia ganha-ganha na indústria de fios e cabos.

A qualidade consistente da produção de linhas de transmissão de alta velocidade depende da precisão dos principais equipamentos de processo, do nível de controle e monitoramento on-line e da estabilidade operacional. Os três processos principais de extrusão do isolamento do fio central, envolvimento de pares paralelos e cabeamento de pares paralelos determinam diretamente a uniformidade da estrutura do fio e a estabilidade de seu desempenho elétrico. Flutuações na estrutura e propriedades dielétricas causarão diretamente mudança de impedância característica, incompatibilidade de impedância, aumento da reflexão do sinal e degradação da atenuação, levando, em última análise, à distorção do sinal. Portanto, controlar rigorosamente a uniformidade estrutural e a estabilidade do processo de cada processo é o cerne para garantir a qualidade do produto.

Para linhas de transmissão de alta qualidade, escolha Gemwell.

01 Extrusão

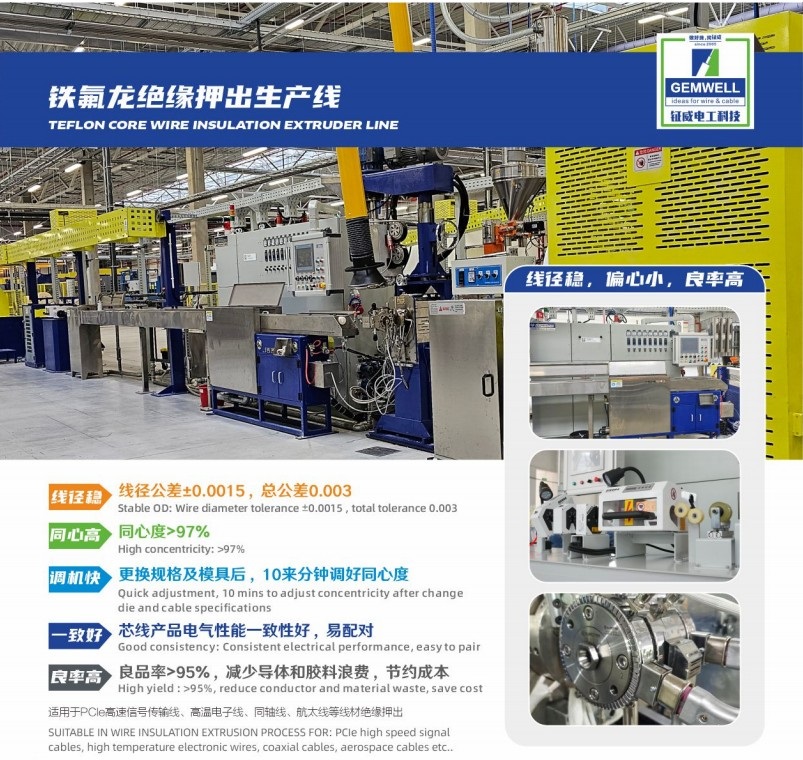

O processo de extrusão do isolamento do fio central requer controle rigoroso sobre indicadores-chave, como tensão do condutor, passo, elipticidade, limpeza da superfície, concentricidade do isolamento, tolerância ao diâmetro externo, tolerância à capacitância subaquática e tolerância à temperatura de extrusão. O equipamento deve ter controle on-line de malha fechada para diâmetro externo/concentricidade, detecção on-line de capacitância subaquática, controle preciso de temperatura e ajuste de tensão em malha fechada. Deve também ser equipado com um módulo de análise do índice de capacidade do processo CPK para avaliar quantitativamente a estabilidade da extrusão e a capacidade do processo, garantindo desempenho elétrico consistente das linhas de transmissão de alta velocidade a partir da fonte.

Os equipamentos de encapsulamento e cabeamento de pares paralelos devem ter controle de tensão constante, sincronização precisa de passo, taxa de sobreposição de encapsulamento, monitoramento de simetria on-line e funções de alarme anormais para garantir uma estrutura de par estável e suprimir ainda mais flutuações de impedância e perda de sinal.

02. GRAVAÇÃO

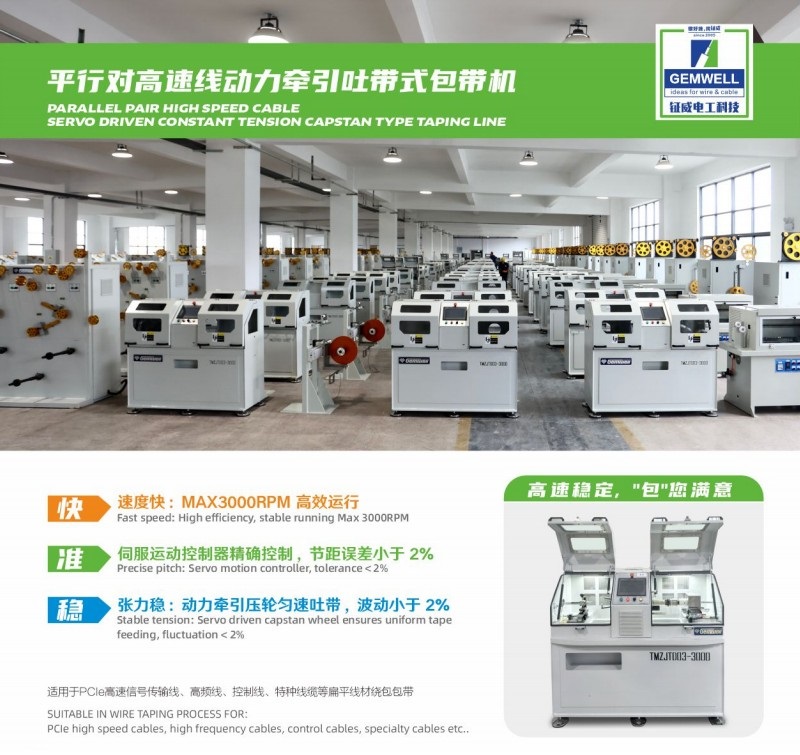

O processo de envolvimento de pares paralelos é uma etapa fundamental para garantir a estabilidade estrutural e o desempenho de blindagem de linhas de transmissão de alta velocidade. Para evitar problemas como deformação durante o cabeamento subsequente, enrolamento solto, deslocamento do fio terra e falha na blindagem, é crucial controlar dois aspectos principais: estabilidade do enrolamento e confiabilidade da fusão térmica.

O processo de embalagem deve garantir passo uniforme e tensão constante para evitar estrutura dielétrica irregular que prejudique o desempenho da transmissão. A espessura da folha de alumínio e a taxa de sobreposição devem ser rigorosamente controladas: para cabos comuns, uma taxa de sobreposição de 15–25% é suficiente, mas a própria estrutura de pares paralelos não tem capacidade anti-diafonia. Para atender aos requisitos de atenuação de diafonia próxima, a taxa de sobreposição da folha de alumínio deve ser controlada em 30–60%.

O processo de fusão térmica requer a adição de fita de poliéster autoadesiva sobre a camada de blindagem metálica para obter a forma final da estrutura do par. A temperatura de fusão a quente da fita autoadesiva deve ser controlada abaixo de 200 ℃: A temperatura excessiva pode fazer com que os fios do núcleo isolado amoleçam e grudem, levando à deterioração do desempenho de alta frequência; temperatura insuficiente resultará na fusão incompleta do adesivo termofusível, adesão fraca e potencial para falha de adesão. Isso pode levar ao afrouxamento da embalagem, à abertura da folha de alumínio e ao vazamento de ondas eletromagnéticas durante o uso posterior, causando falha na blindagem e descarte do produto. Depois que os fios paralelos saem do forno, eles devem ser rapidamente resfriados e curados para evitar que o calor residual cause aderência do fio central e desalinhamento/reversão do fio terra, garantindo estabilidade a longo prazo das dimensões estruturais e desempenho elétrico.

03 Cabeamento

O processo de cabeamento para fio trançado composto envolve agrupar e trançar pares paralelos qualificados e, ao mesmo tempo, envolvê-los com fita de poliéster e fita de alumínio. Isto alcança a modelagem estrutural e a blindagem geral, determinando diretamente o desempenho elétrico final abrangente do cabo. Durante a produção, é necessário um controle rigoroso sobre a consistência estrutural e a uniformidade do encordoamento de cada par, juntamente com o monitoramento on-line das principais propriedades elétricas, como impedância, diferença de atraso de tempo e atenuação, para evitar o problema de excelente desempenho em processos anteriores, mas desempenho deteriorado após o cabeamento.

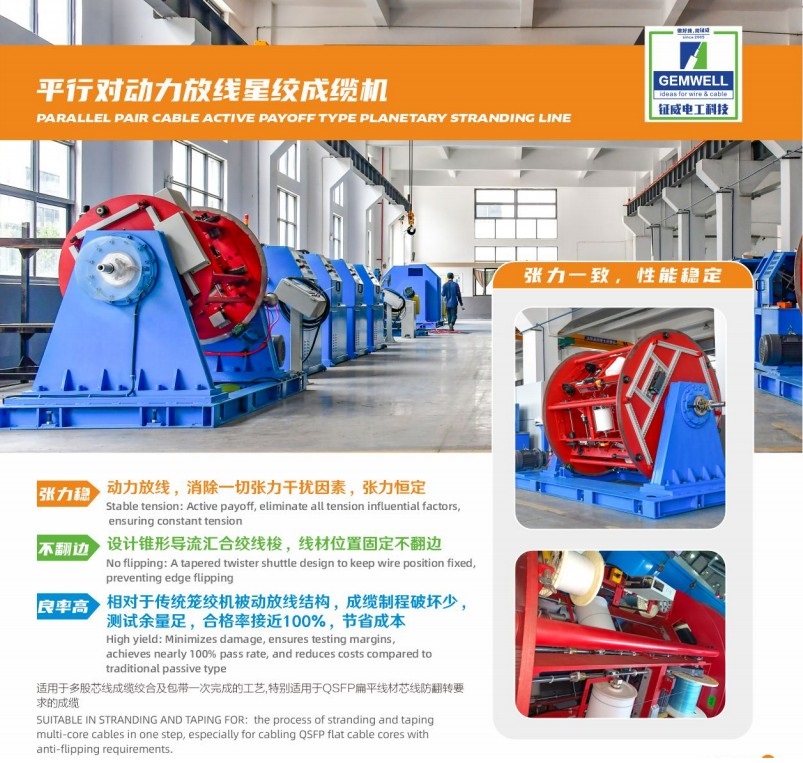

Abordando o problema de desempenho instável em todo o setor após o cabeamento, a máquina de torcer em estrela com alimentação elétrica da Gemwell usa um servo motor para alimentação de energia independente, garantindo uma tensão altamente consistente em cada par paralelo e suprimindo efetivamente a deformação do torço e as flutuações de impedância. A verificação de longo prazo por vários fabricantes de fios convencionais mostra uma taxa de rendimento próxima de 100%, melhorando significativamente a eficiência da produção e reduzindo os custos de fabricação.
