Quais são as principais partes de uma máquina extrusora? Você sabe?

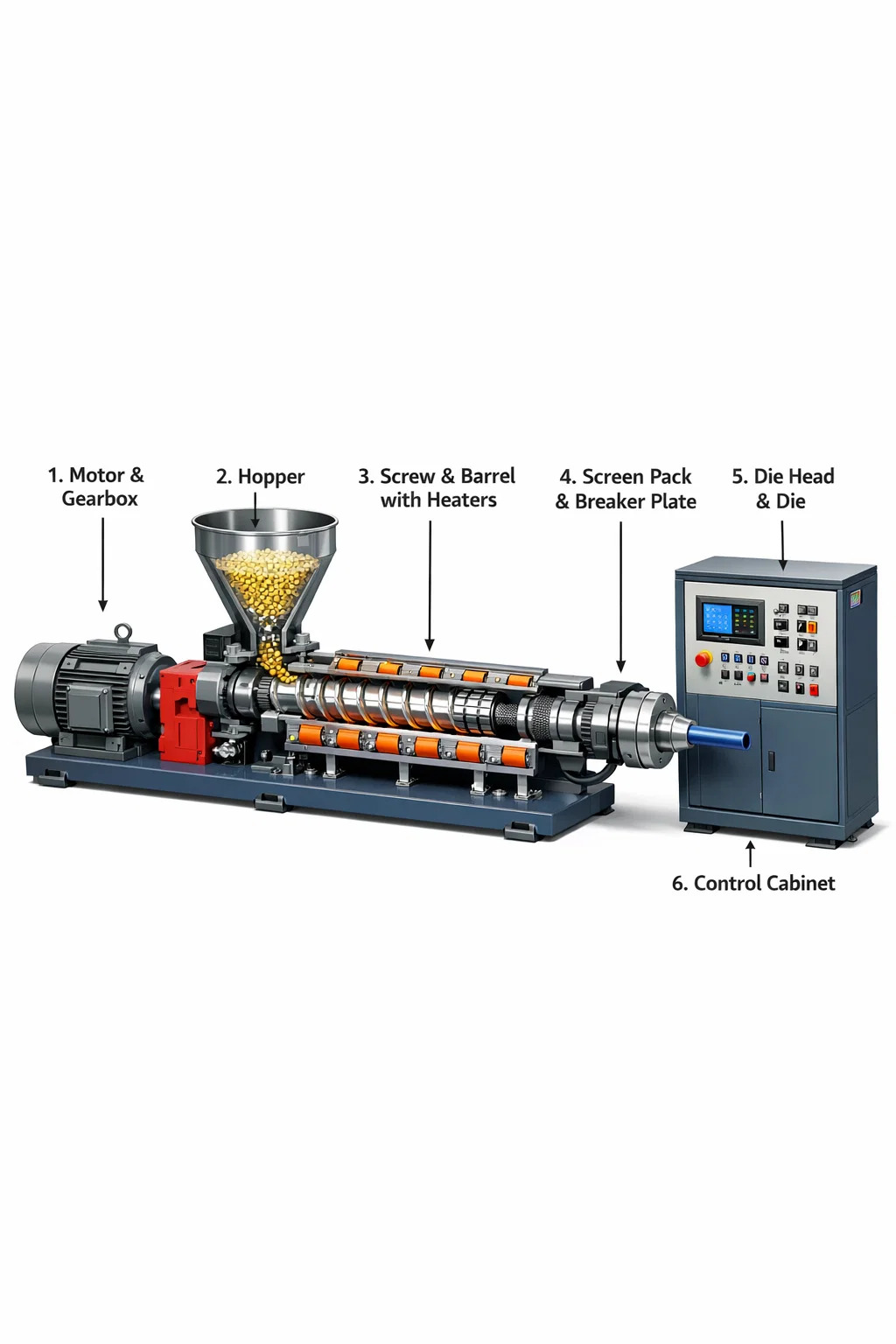

Embora um máquina extrusora parece um gabinete volumoso e pesado de metal, sua estrutura interna é muito sofisticada. Podemos imaginá-la como uma “bomba de mistura superaquecida”, composta principalmente pelas seguintes partes principais:

1. Coração de potência: motor e caixa de engrenagens

Esta é a fonte da “força” da máquina.
Motor: Fornece potência rotacional, como o motor de um ventilador elétrico.
Caixa de engrenagens: O motor gira muito rápido, mas a extrusora precisa de energia "lenta e constante". A caixa de engrenagens reduz a velocidade de rotação enquanto amplifica a força para acionar o parafuso pesado.

2. Área de alimentação: Funil

Esta é a “boca” da máquina.
Este é um recipiente em forma de funil instalado na parte superior da máquina. Você coloca pellets de plástico, pó ou pedaços de metal nele e eles cairão na máquina através do funil.

3. Oficina de Processamento: Parafuso e Barril

Esta é a parte mais importante da extrusora.
Barril: Um tubo de metal longo e grosso que envolve o parafuso e pode suportar pressões extremamente altas.
Parafuso: Uma enorme peça em forma de espiral que fica dentro do cano. Quando gira, empurra a matéria-prima para frente como um parafuso.
Aquecedores: Anéis de elementos de aquecimento fixados na parte externa do cano. Eles aquecem o barril, permitindo que a matéria-prima em seu interior derreta gradualmente em uma "pasta" durante o processo de empurrar.

4. Barreira protetora: pacote de tela e placa disjuntora

Depois que as matérias-primas derretem em uma “pasta”, elas devem passar por uma barreira antes de fluir para fora.
Placa Disjuntor: Uma placa de aço com muitos pequenos orifícios que transforma o fluxo turbulento de líquido em um fluxo reto.
Pacote de telas: Localizado firmemente contra a placa do disjuntor, filtra quaisquer pedaços não derretidos ou poeira da matéria-prima, garantindo uma saída limpa.

5. Molde: Cabeça de matriz e matriz

Este é o “molde” que determina a forma do produto acabado.
A matéria-prima filtrada é empurrada para a frente da máquina.
A cabeça da matriz é a peça de conexão e a matriz é uma saída com um formato específico. A matéria-prima é extrudada com força desta saída, transformando-se instantaneamente no formato de tubos, folhas ou perfis.

6. Centro de Controle: Gabinete de Controle Elétrico (Sistema de Controle)

Este é o “cérebro” da máquina.
Possui muitos botões, interruptores ou telas sensíveis ao toque usadas para ajustar qual seção do cano deve ser aquecida e a velocidade com que o parafuso deve girar. O operador dá comandos aqui para garantir que toda a extrusora opere corretamente.
