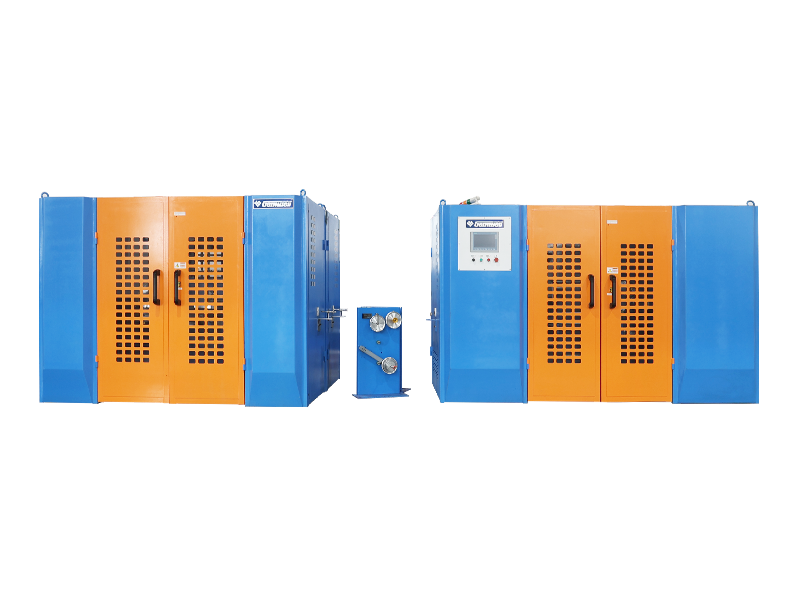

Máquina de torção de par traseiro para cabo de dados Ethernet industrial de núcleos duplos Manufacturers

Voltar a lista
Máquina de torção de par traseiro para cabo de dados automotivo

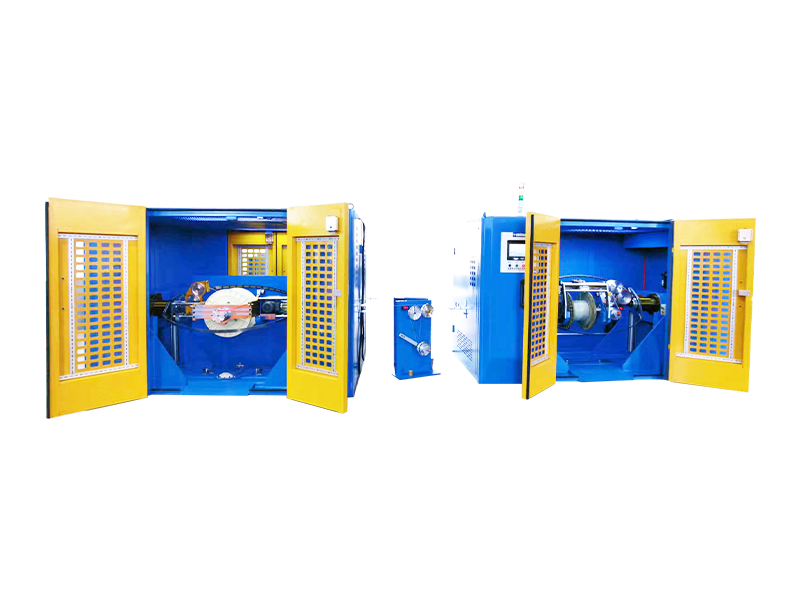

Máquina de torção de par traseiro para cabo de dados Ethernet industrial de núcleos duplos

Com o forte desenvolvimento de novos veículos energéticos nos últimos anos, o equipamento electrónico dentro do carro cresceu, como controlo do motor, sistemas ABS, airbags, funções inteligentes de IA, electrónica multimédia, etc. Da mesma forma, existem requisitos crescentes nos sistemas de barramento para garantir a transmissão confiável de dados de comunicação entre as mais diversas unidades de controle. Em particular, a segurança dos controles através de sistemas de barramento, como sistemas Controller Area Network (CAN) ou FlexRay, é crucial e deve atender às mais altas especificações de compatibilidade eletromagnética. Como núcleo da portadora de transmissão de sinal, os cabos de dados automotivos têm requisitos de qualidade cada vez mais elevados: taxa de transmissão de dados mais rápida, desempenho de atraso e tolerância a falhas.  A linha de fabricação de cabos de dados automotivos adota uma estrutura de fita de par trançado, que pode atingir uma taxa de transmissão de dados rápida (barramento CAN: 1Mbit/s; barramento FlexRay: 10 Mbit/s), com atraso definido e alta confiabilidade. Como o par trançado de cabos de dados automotivos requer principalmente a simetria de fios de núcleo trançado emparelhados, e quando o cabo está passando por transmissão em modo diferencial, ele converte o sinal de modo diferencial em um valor quantizado estável do sinal de modo comum, ou seja, o valor LCL e o valor lotl. Além disso, o controle de baixa atenuação e baixa diferença de eco também requer uma máquina de torção de pares estável e de excelente desempenho. Desde o estabelecimento da fábrica, há 20 anos, a Gemwell tem se concentrado no desenvolvimento de pesquisa e inovação em máquinas de torção. A máquina de torção Gemwell Back Twist Pair para cabos de dados Ethernet industriais de núcleo duplo agora se tornou a escolha líder no campo de novos fios de dados de energia. A seguir está uma configuração convencional de 2 bobinas de desbobinamento, os usuários podem aumentar o número de cabeças de enrolamento de acordo com as diferentes especificações de fabricação do cabo. Dependendo da variedade de diâmetros de fio, as especificações e tipos de máquinas de enrolamento, desbobinamento e cabrestante também podem ser personalizadas e alteradas.

Investigação +
PRÉV：Máquina de torção de par traseiro para cabo de dados Ethernet industrial de quatro núcleos
PRÓXIMO：Nenhum próximo produto
Product Details

COMPONENTES

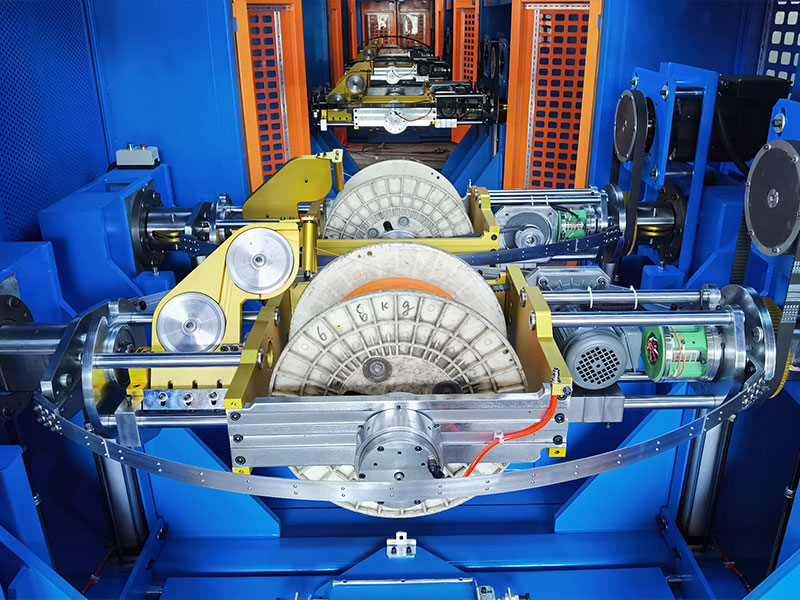

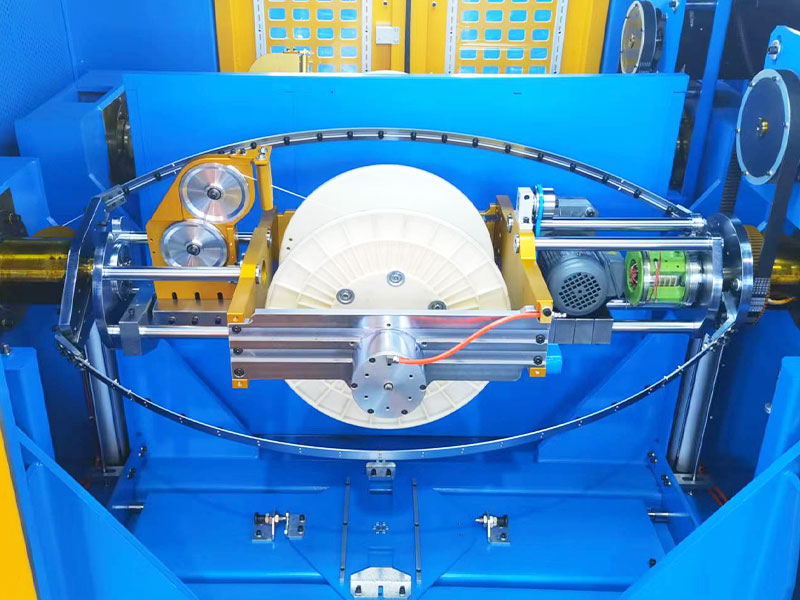

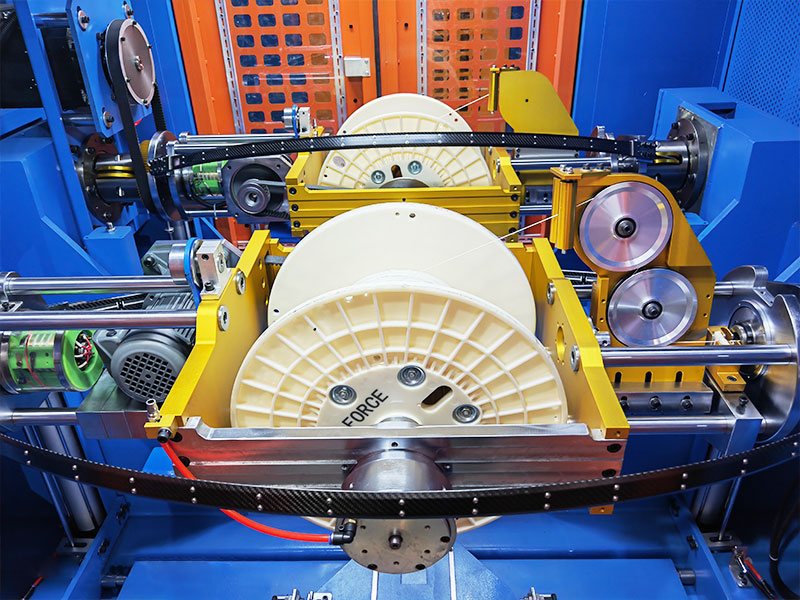

● Ø500 Berço de barco de carretel duplo horizontal para frente e para trás, sem eixo, 2 unidades

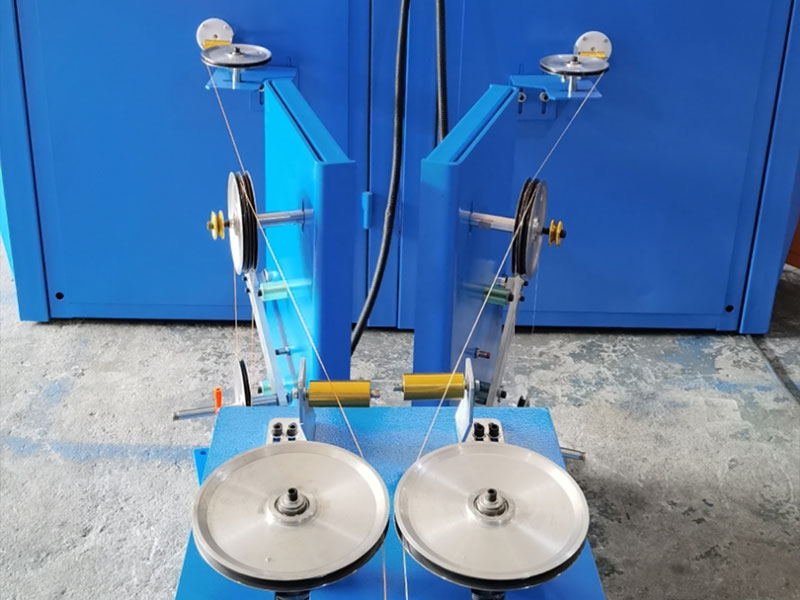

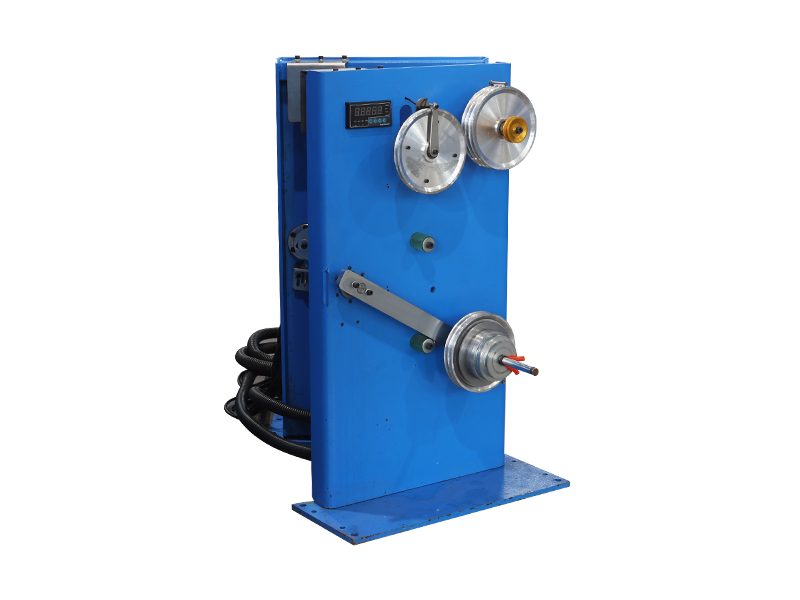

● Suporte de pagamento com torção traseira 2 unidades
● Ø500/Ø630 Torcedor de pares de tensão constante de passo duplo 1 unidade
● Sistema de controle 1 unidade
● Equipamentos auxiliares periféricos podem ser personalizados.

ESPECIFICAÇÕES TÉCNICAS

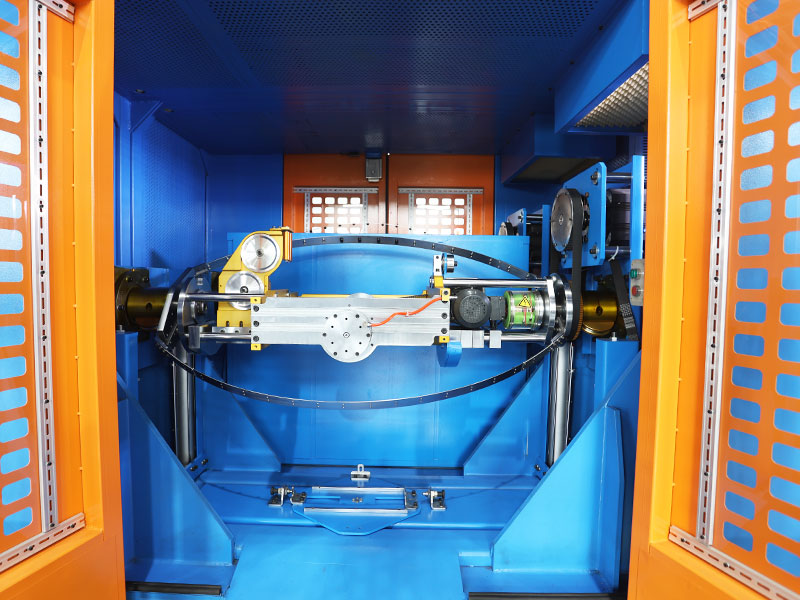

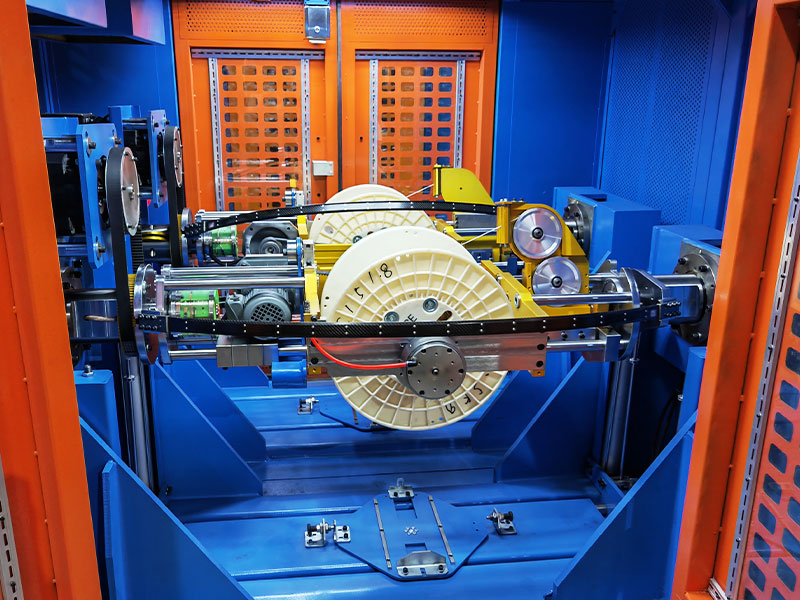

Estrutura de pagamento Desengate sem eixo de berço de barco de carretel duplo horizontal para frente e para trás, retorno de torção traseira de passo duplo de arco de torção.

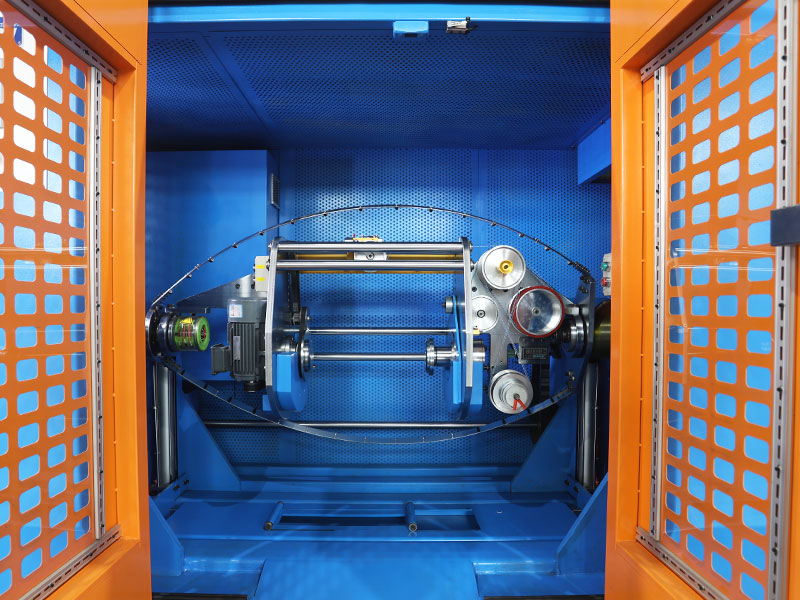

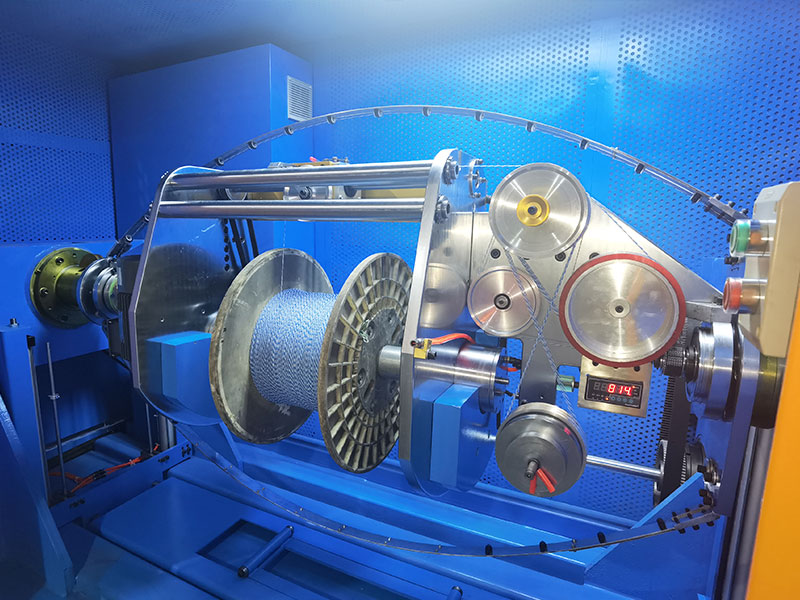

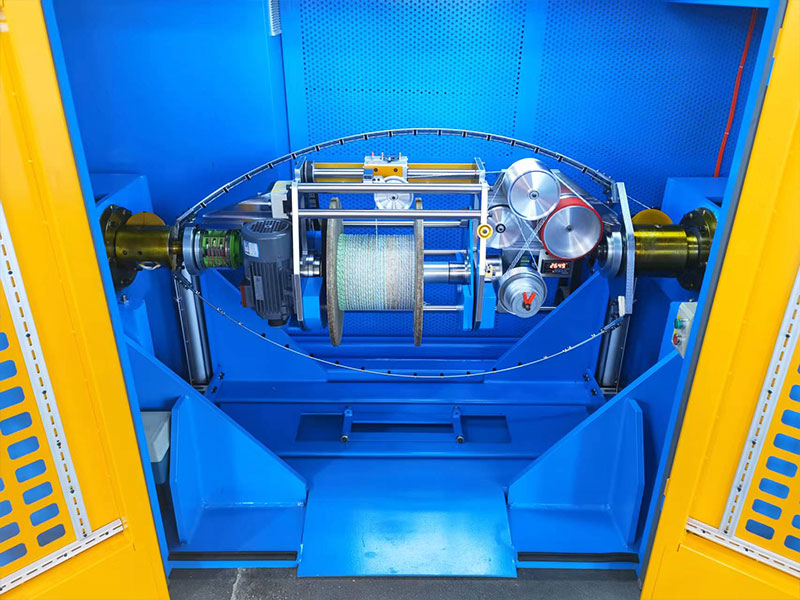

Estrutura de aceitação Suporte de portal horizontal sem eixo, torção de par de passo duplo de arco de torção.

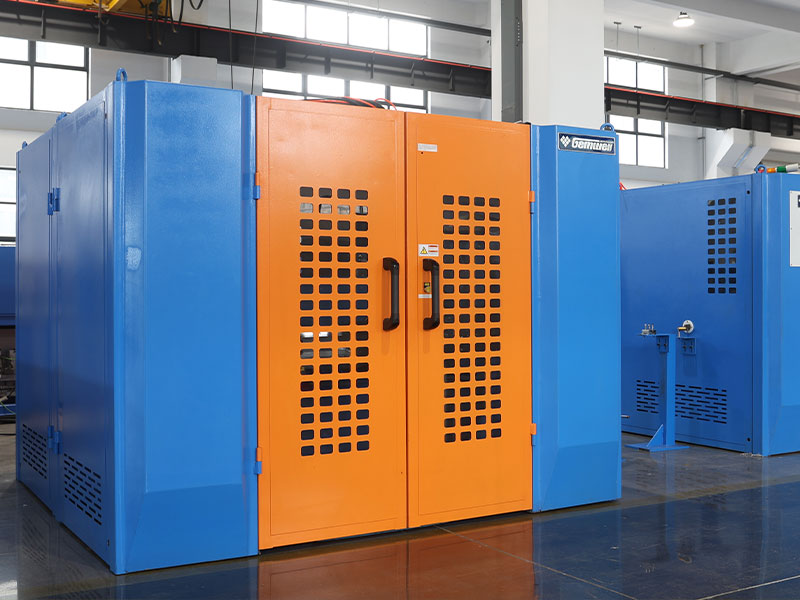

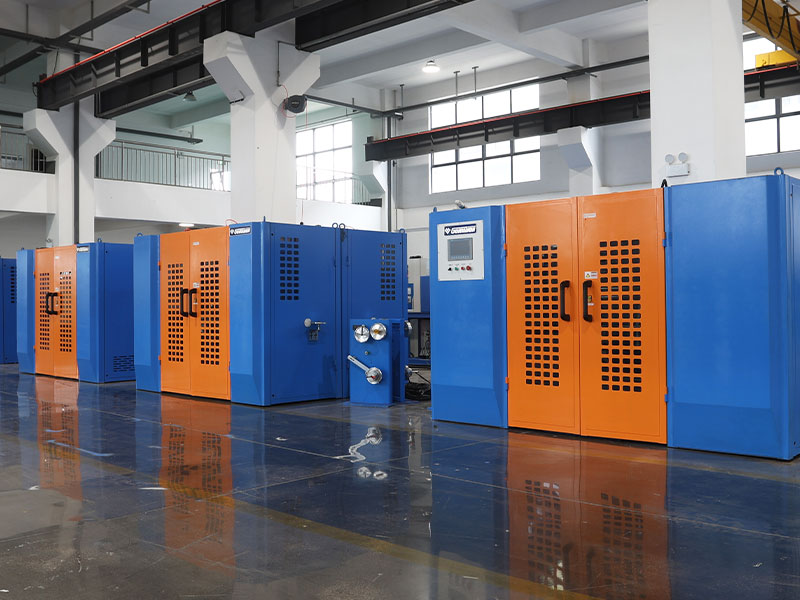

Estrutura geral da máquina O retorno da torção traseira e o recolhimento do torcimento são dispostos ao longo da linha central, com estrutura do tipo dividida. Os pagamentos são colocados lado a lado com portas dianteiras e traseiras equipadas; A colocação e coleta das bobinas pode ser realizada na parte frontal da máquina.
Tipo de fio adequado Usado principalmente para LAN CABLE CAT5, CAT5E, CAT6A, CAT7, CAT8 e outros fios, mas também para outros fios de transmissão de sinal que requerem testes elétricos.
Especificação do fio central Faixa: Ø0,6-2,0 mm, além desta faixa, pode ser personalizado
Diâmetro externo do fio trançado faixa: Ø1,2-4,0 mm, além dessa faixa pode ser personalizada.
Morrer encalhado O tamanho padrão do diâmetro externo do molde é 25
Método de torção para trás Alcançar a torção ou pré-torção, torção significa que os arcos da máquina de compensação e o par de torção giram em direções opostas; pré-torção refere-se à mesma direção de rotação da máquina de desbobinamento e torção do par e pode ser selecionada na tela de toque.
Relação torção/pré-torção 0-120%, ajustável contínua e continuamente, definido na tela de toque, controle automático PLC, rastreamento automático da velocidade de torção/torção traseira.
Direção de encalhe S/Z
Velocidade de rotação de pagamento MAX2000 RPM/4000 TPM (sem carga).
A velocidade real de inicialização é definida de acordo com os requisitos dos diferentes tipos de fio.

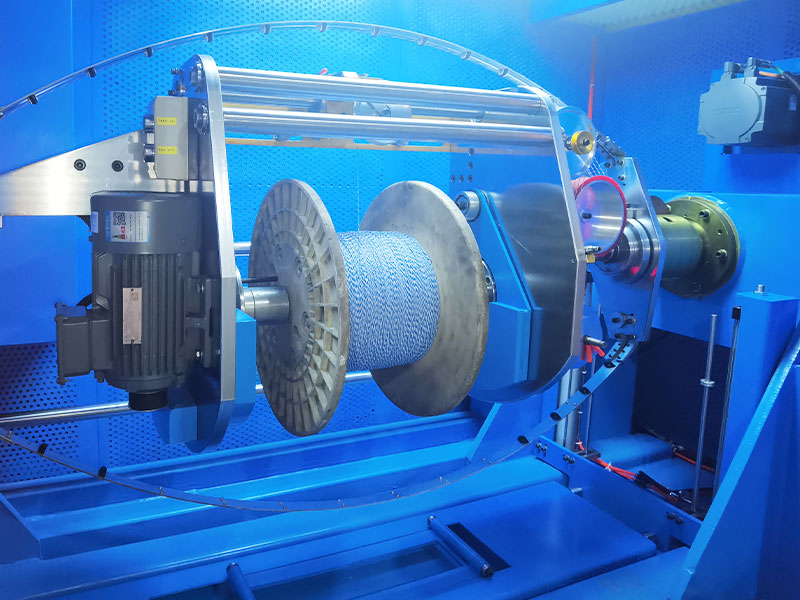

Velocidade de rotação de captação Modelo 500 MAX2000RPM/4000TPM (sem carga).
Modelo 630 MAX1750RPM/3500TPM (sem carga).
A velocidade real de inicialização é definida de acordo com os requisitos dos diferentes tipos de fio.
Faixa de velocidade do fio A fórmula para calcular a velocidade da linha é velocidade do arco twister x 2 x passo / 1000 = m/min. O limite máximo de velocidade é de 100 m/min.
Passo torcido de fio Faixa ideal: 5,0-50,0 mm, com precisão de uma casa decimal, com nível continuamente ajustável, selecionável na tela sensível ao toque.
Precisão de tom Precisão de passo ±0,3mm durante produção em velocidade fixa, ±0,5mm durante inicialização/desligamento.
Material de arco de encalhe O material padrão utilizado é uma tira de aço 65Mn com ilhós de cerâmica, que pode ser personalizada para um arco leve de fibra de carbono.
Poder de arco compensador A configuração padrão é 2-5,5KW motor inversor que também pode ser personalizado para um servo motor.
Poder do arco de captação A configuração padrão para 500 take-ups é um motor inversor de 3,7KW/ para 630 take-ups é um motor inversor de 7,5KW, que também pode ser personalizado para um servo motor.
Travagem de proa encalhada Freios eletromagnéticos

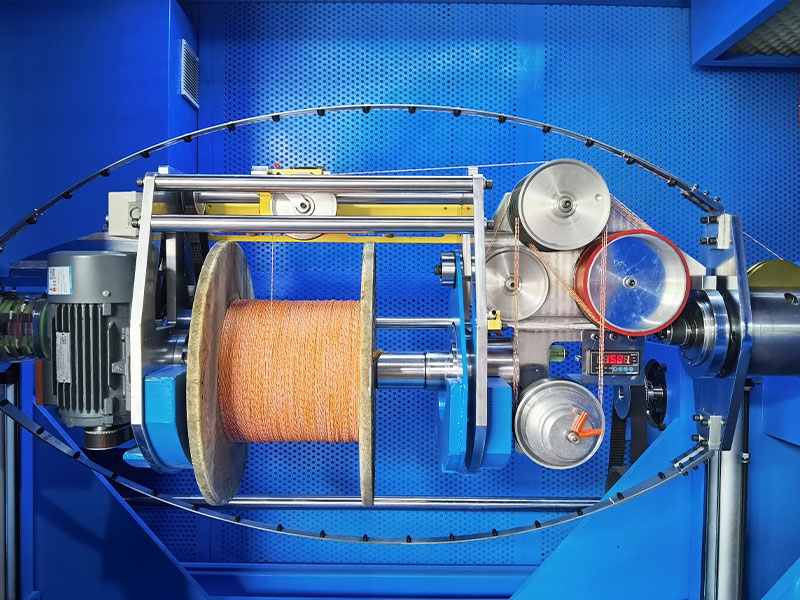

Tipo cabrestante O cabrestante de roda dupla está embutido no suporte do portal para acomodar
Diâmetro da roda do cabrestante Ø185, rolo cabrestante em alumínio revestido de borracha com 5 ranhuras Rolo acionado em alumínio bipartido com 5 ranhuras.
Poder do cabrestante A configuração padrão é um motor inversor de 1,5KW, também pode ser personalizado para um servo motor.
Especificação de pagamento Modelo Ø500, compatível com Ø400, rodas de ferramentas ABS.
Especificação de take-up O modelo Ø500 é compatível com Ø500.
O modelo Ø630 é compatível com Ø500.
Rodas de ferramentas ABS
O furo interno da bobina O padrão é Ø56mm, outros tamanhos podem ser personalizados.

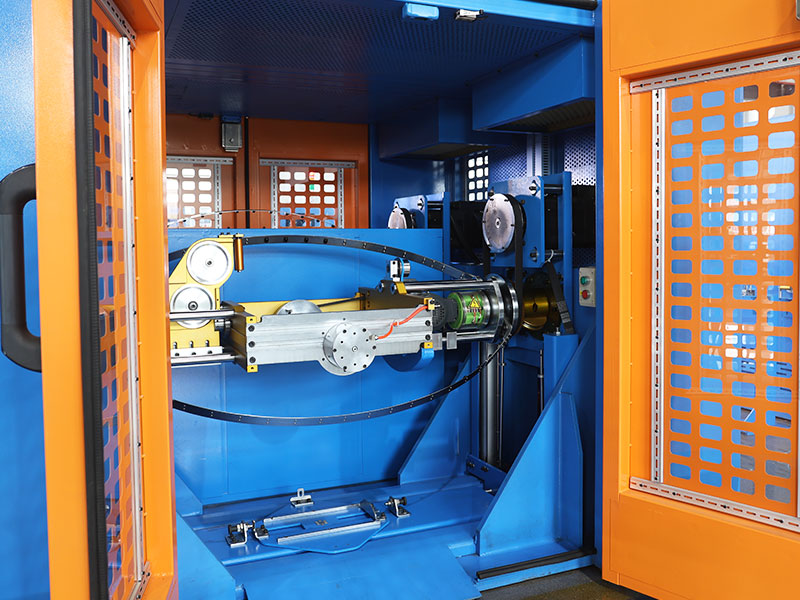

Levantamento do eixo do carretel Elevação elétrica, carga de skate e carretel de descarga.
Método de aperto do carretel Carretel de aperto de conjunto de cilindro elástico poderoso, força de aperto> 200KG, com proteção de travamento automático, carretel de liberação pneumática
Peso de carregamento do carretel MÁX300KG
Poder do carretel de pagamento A configuração padrão é um motor redutor de engrenagem de 2-0,75KW, também pode ser personalizado para um servo motor.
Potência do carretel de recolhimento A configuração padrão é um motor redutor de engrenagem de 0,75KW, também pode ser personalizado para um servo motor.
Disposição da posição do fio condutor O padrão são 30 unidades de eixo transversal de haste polida, que podem ser personalizadas para linhas de controlador de movimento servo.
Potência de disposição da posição do fio O controlador de movimento servo de 0,2KW pode ser personalizado.
Detecção de esgotamento de material de compensação Alarme e parada automática quando o fio central está prestes a acabar/alarme e parada automática quando o fio está quebrado.
Tipo de tensão O padrão é ajustar a tensão movendo ou adicionando pesos de balanceamento, o PID controla a velocidade de desenrolamento ou enrolamento ou personaliza-o para ajustar a tensão com um servo motor.
Faixa de tensão de compensação 3N-30N/0,3kg-3kg/300g-3000g
Faixa de tensão de absorção 5N-50N/0,5kg-5kg/500g-5000g
Precisão de tensão ±25g
Exibição de tensão Sensor de pressão com display digital tipo comunicação, alarme de excesso de tensão e desligamento automático.
Gerenciamento de fórmula Um sistema de gerenciamento de formulação personalizado permite que dados como tensão, temperatura, diâmetro extrínseco, passo, S/Z, distância de enrolamento do fio e pressão barométrica sejam alimentados no PLC, apoiando a coleta e importação de dados para produção digital.
Proteção de segurança A detecção e previsão automáticas de temperatura /vibração /ruído /pressão podem ser personalizadas de acordo com o design padrão CE/CSA/UL.
Detecção de faísca Pode ser personalizado para adicionar um testador de faísca
Blindagem de reboque A gravação longitudinal ativa pode ser adicionada entre o pay-off e o take-up.
Formação pré-torção Os pré-twisters de alta velocidade podem ser personalizados entre o pay-off e o take-up.
Preenchimento de solo Os resultados do poder de enchimento podem ser personalizados entre retorno e absorção.
Padrões de energia O padrão é 380 V/50 Hz trifásico e a fonte de alimentação pode ser personalizada para diferentes países e regiões.
Software inteligente Personalizável para adicionar o software "a melhor função de correspondência automática de velocidade de produção", para alcançar eficiência de produção e qualidade do produto ao mesmo tempo.
Dispositivo de excesso de óleo do fio central Um dispositivo de lubrificação de fio central pode ser personalizado e adicionado. O fio do núcleo isolante é revestido com um óleo lubrificante volátil para reduzir o atrito durante a torção do par de fios.




CARACTERÍSTICAS DO PRODUTO

● Velocidade rápida: A caixa do fuso é aliviada de tensão e recozida, é durável e não deformada. O arco angular de torção giratório é balanceado estaticamente e balanceado dinamicamente para teste e correção. Tem uma pequena vibração e baixo ruído. O fuso não gera calor durante operações contínuas de alta velocidade de longo prazo e a velocidade de rotação do fuso é rápida.

● Tensão estável: O servo motor pode ser personalizado como elemento de tensão. Depois de definir a tensão total de absorção, a tensão de desenrolamento dos dois fios centrais é calculada de forma inteligente. Ele também permite o controle preciso da velocidade de desenrolamento e enrolamento pelo controlador de movimento servo, alcançando assim uma tensão estável.

● Passo preciso: O mundo exclusivamente "mecanismo de transmissão de precisão de energia externa e cabrestante interno", usa transmissão mecânica complexa para transmitir a potência do motor fora do arco torcido para a roda do cabrestante dentro. Definindo o cabrestante principal como referência de movimento, adote controladores de movimento servo tanto para o arco de torção quanto para o cabrestante principal para conduzir o controle preciso do movimento da corrente e obter passo preciso em qualquer velocidade.

● Economia de trabalho: Equipado com um enfiador flexível, pode transitar suavemente pelo nó giratório do arco angular, e o enfiamento pode ser concluído em 1 minuto. O fio pode ser retirado no sentido inverso usando o painel de controle, economizando mão de obra.

● Inteligente: Gerenciamento de receitas, recuperação de receitas SOP com um clique, preparação inicial com um clique, início com um clique; feedback dinâmico do passo de torção, taxa de torção traseira, detecção de falha/detecção de desconexão/parada quando o medidor atinge, painel de controle inteligente

● Baixa taxa de falhas: Os componentes de controle elétrico no arco angular de torção são todos instalados no suporte e todos os sinais são controlados eletricamente em circuito fechado dentro do arco torcido. O anel coletor da escova de carbono fornece apenas energia trifásica para o interior do arco angular de torção, sem transmitir sinais, a fim de evitar mau contato, interferência e baixa taxa de falhas.

● Fácil manutenção: Clientes fora da China podem personalizar para obter o controle de barramento Profinet, que garante transmissão rápida de sinal e baixa interferência.

A solução de problemas e a manutenção estão disponíveis independentemente da localização da máquina em qualquer país ou região do mundo, desde que haja uma rede de comunicação, então a detecção remota de falhas, solução de problemas e serviços de manutenção podem ser fornecidos rapidamente.
