Máquina de torção única cantilever

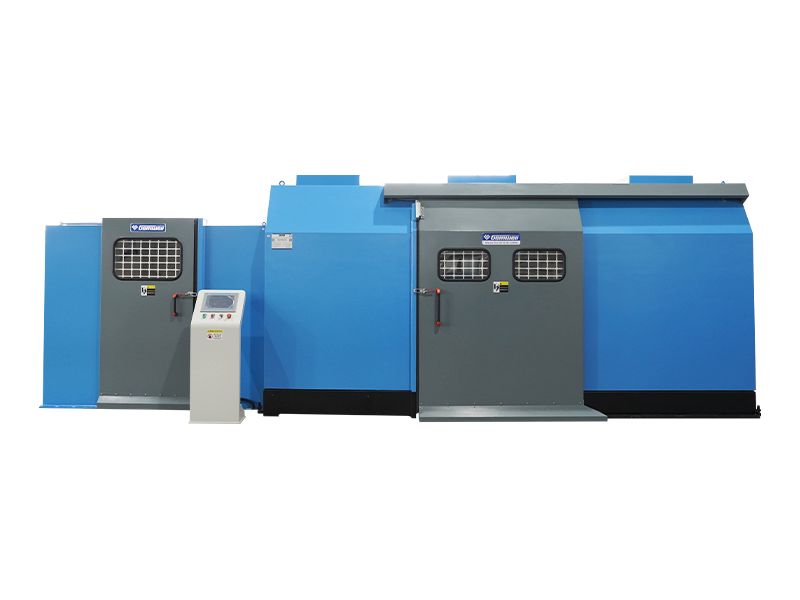

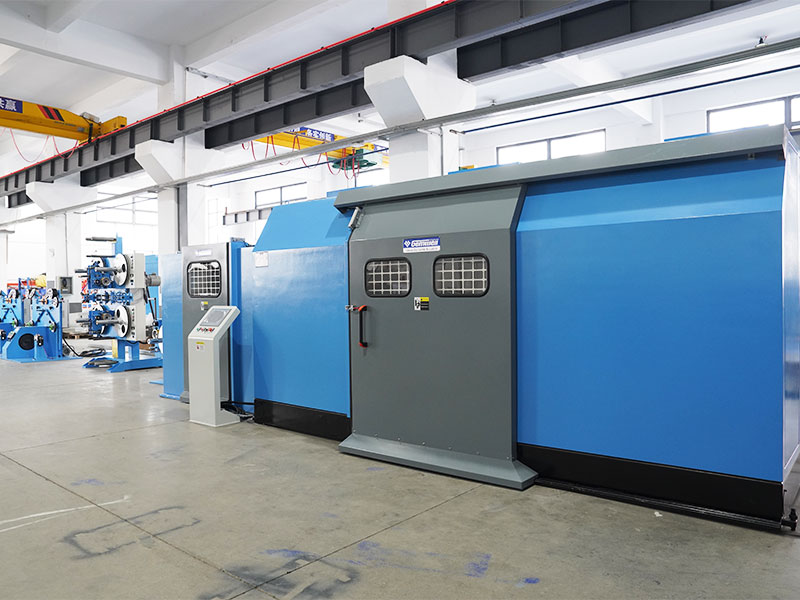

Máquina de torção única tipo cantiléver integrado para serviços leves (castrador externo e recolhimento ativo)

O cantilever de torção e o cabrestante externo são conectados como uma peça única e giram de forma síncrona da máquina de torção única cantilever tipo integrado para serviços leves (carestante externo e recolhimento ativo). A bobina de recolhimento é equipada com um motor independente e gira concentricamente com o cantilever de torção. O motor cantilever de torção aciona o cantilever de torção e a parte giratória do cabrestante externo para girar de forma síncrona a uma velocidade constante; o motor de recolhimento aciona o fuso de recolhimento para girar a uma velocidade variável. O cabrestante externo é composto por uma roda do cabrestante e múltiplas polias tensoras multiranhuras. O motor aciona a roda do cabrestante para girar, fazendo com que os fios avancem e girem a uma velocidade linear constante. Quando as polias tensoras multiranhuras se movem para frente e para trás ao longo do eixo, elas emitem um sinal de tensão para controlar o fuso de recolhimento para regular a velocidade. Uma diferença de velocidade é formada por causa da velocidade constante do cantilever e da velocidade variável do fuso de recolhimento. A relação da diferença de velocidade rotacional depende da configuração do passo de torção. Os fios torcidos são enrolados no carretel pela potência do motor de enrolamento devido à diferença de velocidade. À medida que os fios se acumulam na bobina, de vazios a cheios, o diâmetro aumenta gradualmente. O sistema de controle ajusta automaticamente a velocidade variável do motor de recolhimento e o diferencial é automaticamente transversal à terceira velocidade de rotação variável do fuso de recolhimento. É assim que a produção de fios trançados é mantida a uma velocidade de linha constante. Esta máquina pode ser equipada com diferentes tipos de equipamentos auxiliares, como racks de desbobinamento, máquinas embaladoras giratórias centrais e máquinas embaladoras longitudinais para realizar a torção de vários fios com um diâmetro externo de 10 mm. Possui alta eficiência de produção, baixas falhas e os produtos de arame acabados apresentam excelentes indicadores de desempenho. Este tipo é adequado para torcer fios que exigem qualificações de desempenho mais altas.

Investigação +
PRÉV：Máquina de torção única cantilever tipo divisão para serviço pesado (catrajente externo e tomada de torque)
PRÓXIMO：Máquina de torção única cantilever tipo diferencial de velocidade (sem polia cabrestante)
Product Details

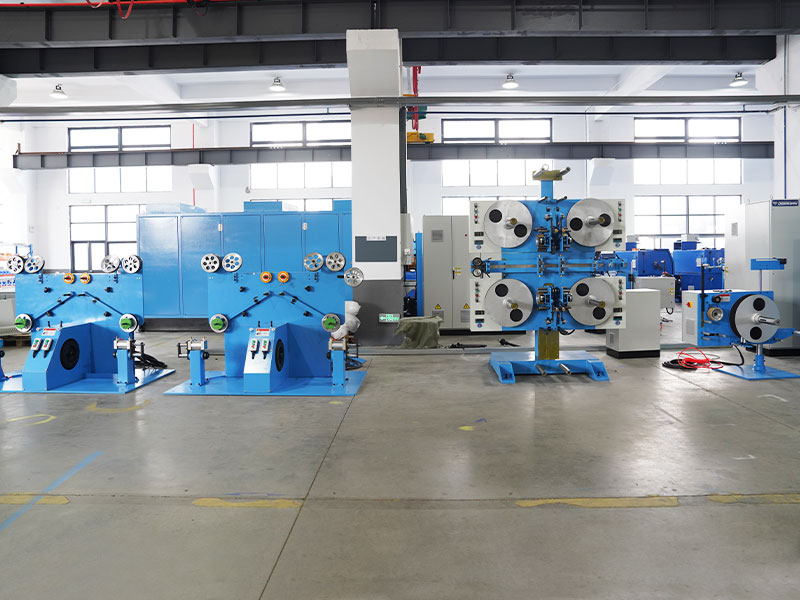

COMPONENTES

● Estande de pagamento
● Concentrador de fio
● Usinagem de fita longitudinal de tensão constante - opcional
● Máquina de gravação longitudinal de quatro cabeças - opcional
● Máquina de gravação rotativa central - opcional
● Cabrestante rotacional multiranhuras de roda dupla
● Máquina de torção única tipo cantiléver integrado para serviços leves (castrador externo e recolhimento ativo)
● Sistema de controle
● Equipamentos auxiliares periféricos podem ser personalizados


ESPECIFICAÇÕES TÉCNICAS

Principais parâmetros técnicos tipo 800 tipo 1000
Tipo de fio adequado Principalmente adequado para cabos trançados UTP, FTP e outros fios multicore, também para fios de alta frequência de tamanho pequeno, fios de corrente de arrasto, cabos de controle e outros fios trançados.
Especificação do fio central Ø1,5-3,0
Diâmetro externo do fio trançado Ø4-9
Especificações de pagamento 400-500 400-630

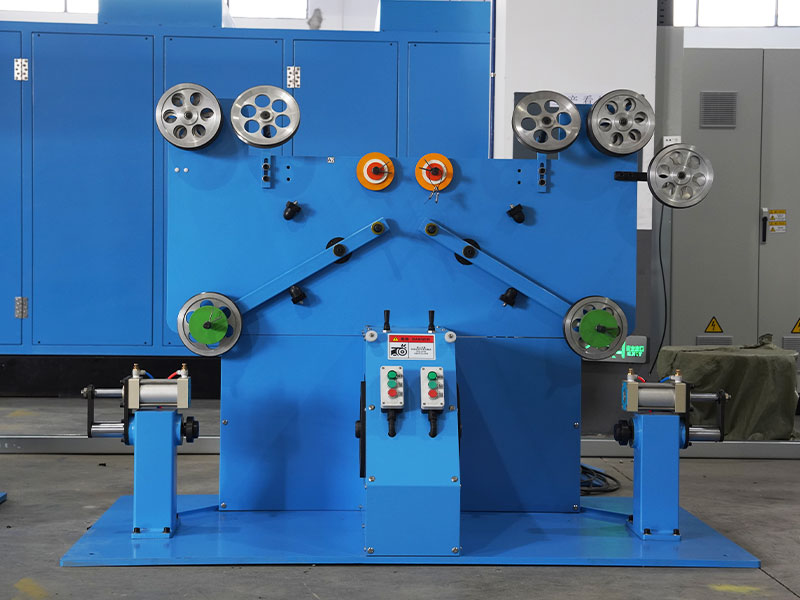

Tipo de pagamento Ele pode ser configurado com vários suportes de potência ou desbobinadores passivos, como tipo de eixo, tipo sem eixo, tipo de torção traseira, etc.
Especificações de aceitação 800x600 1000 x 750
Orifício interno da bobina Ø80 Ø127

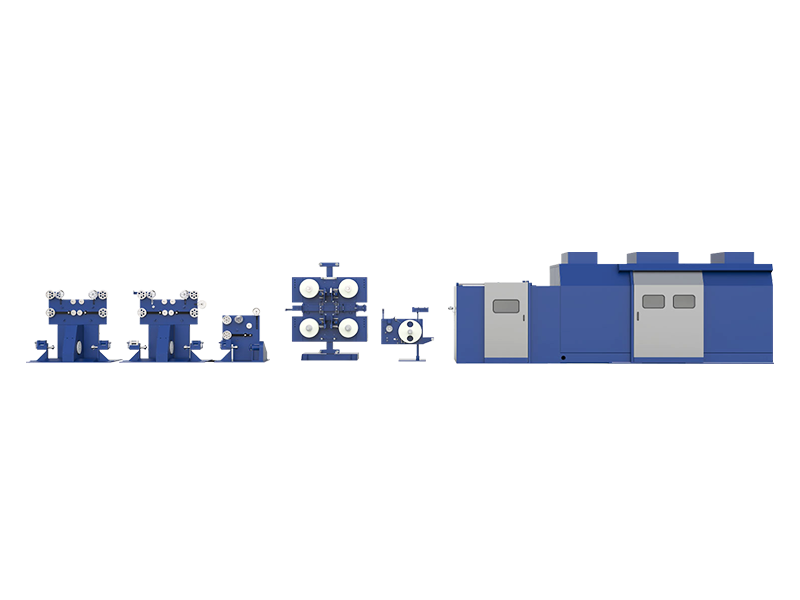

Estrutura geral da máquina Tome a linha central do modelo principal de torção única como um eixo, a linha de produção do pay-off ao take-up é distribuída linearmente na estrutura do tipo split.
Morrer encalhado O molde é fixado no orifício do molde atrás do concentrador de arame, com um diâmetro externo de molde padrão de 25.
Método de torção para trás A configuração padrão não possui uma função de torção reversa, mas um retorno de torção reversa pode ser personalizado para obter flexibilidade e ausência de torção durante o cabeamento.
Relação de torção traseira A configuração padrão não possui relação de torção reversa e o produto apresenta tensões internas. Um retorno de torção reversa pode ser personalizado com uma proporção de torção reversa variando de 0% a 120%.
Direção de encalhe S/Z
Velocidade de rotação da máquina de torção única MÁX800RPM MÁX700RPM
Faixa de velocidade do fio 30-150
Passo torcido de fio 50-300
Precisão de tom Ao operar a uma velocidade constante, a precisão do passo está dentro de ±1,5 mm. Durante o processo de início/parada, a precisão do passo está dentro de ±3 mm.
Material cantiléver Estrutura de braço espiral cilíndrico em liga de alumínio leve e de baixa resistência ao ar.
Poder cantiléver 30KW 45 kW
Freio motor principal Freio a disco hidráulico
Tipo cabrestante Cabrestante de roda dupla de ranhura única. O corpo giratório e o eixo do fio da estrutura principal são conectados diretamente através do acoplamento flexível do pneu. A roda do cabrestante é uma roda fixa e a potência do motor externo aciona a rotação da roda do cabrestante através da estrutura mecânica. A roda motriz é uma roda livre, capaz de movimento alternativo linear. O servo motor externo transmite tensão constante à roda acionada através de transmissão mecânica.
Diâmetro da roda do cabrestante Ø320
Poder do cabrestante 7,5 kW
Motor de tensão da roda acionada Servomotor 3.7KW
Levantamento do carretel hospedeiro Elevação elétrica de palete hidráulica
Método de aperto do carretel Carretel de aperto de porca cônica superior
Peso de carregamento do carretel MÁX600KG MÁX.1000KG
Potência do carretel de recolhimento 30KW 45 kW
Disposição da posição do fio condutor 1,5 kW
Detecção de esgotamento de material de compensação Alarme e parada automática quando o fio central está prestes a acabar/alarme e parada automática quando o fio está quebrado.
Tipo de tensão de compensação O padrão é ajustar a tensão movendo ou adicionando/removendo blocos de peso, e também pode ser personalizado para ajustar a tensão usando um servo motor.
Tipo de tensão de captação A roda motriz do cabrestante rotativo e o servo motor de tensão geram tensão através da transmissão por correia. A roda acionada emite um sinal de tensão quando puxada pelo deslocamento do fio e controla e envia feedback da velocidade PID do motor de enrolamento.
Material de gravação AL, MYLAR, Fita de algodão, Tecido não tecido
O diâmetro externo de um carretel de fita MÁXØ400
Largura da fita 5-35 mm
Furo do carretel de fita 50.8/76 Universais
Poder de gravação 2,2 kW
Velocidade de gravação MÁX1800RPM
Gravando unidades de tensão Padrão para usar embreagem de pó magnético, a embreagem de histerese pode ser personalizada.
Comprimento de armazenamento da tira de fita 400mm, troca de tira sem cortar o fio.
Inspeção de quebra de tira Parada automática quando a tira está prestes a se esgotar e quebrar
Taxa de sobreposição 0-50%, configuração do programa
Unidades de tensão de fita longitudinal Padrão para usar embreagem de pó magnético, a embreagem de histerese pode ser personalizada.
Molde de fita longitudinal Outros tipos de tubos para embalagem de costura podem ser personalizados.
Exibição de tensão O padrão é sem exibição de tensão. Sensor de pressão digital do tipo comunicação, alarme de excesso de tensão e desligamento automático podem ser personalizados.
Gerenciamento de fórmula Um sistema de gerenciamento de formulação personalizado permite que dados como tensão, temperatura, diâmetro extrínseco, passo, S/Z, distância de enrolamento da linha e pressão barométrica sejam alimentados no PLC, apoiando a coleta e importação de dados para produção digital.
Proteção de segurança A detecção e previsão automáticas de temperatura /vibração /ruído /pressão podem ser personalizadas de acordo com o design padrão CE/CSA/UL.
Detecção de faísca O testador de faísca pode ser personalizado.
Padrões de energia O padrão é 380V/50Hz trifásico e a fonte de alimentação pode ser personalizada para diferentes países e regiões.




CARACTERÍSTICAS DO PRODUTO

● Velocidade eficiente: O cantilever de torção única é submetido a testes e calibração de equilíbrio estático e dinâmico, resultando em menos vibração e baixo ruído. O fuso principal opera continuamente em alta velocidade sem gerar calor, garantindo velocidade eficiente.

● Passo preciso: O cabrestante giratório externo aciona vários fios de movimento de fio, criando um passo preciso e estável antes da máquina de torção principal. Devido ao diâmetro inferior constante da roda do cabrestante e à ausência de outros fatores de interferência, o passo permanece preciso e estável.

● Tensão estável: O torque emitido pelo servo motor é transmitido à roda acionada no cabrestante giratório, e a tensão de recolhimento é mantida constante desde a bobina vazia até a bobina cheia, de modo que o fio acabado não seja danificado devido ao tamanho da bobina carregada.

● Arranjo de fios eficiente: O processo de disposição do fio adota uma estrutura em forma de caixa, onde a bobina do fio se move para frente e para trás em linha reta junto com a caixa de enrolamento do fio, garantindo uma disposição do fio bem organizada.

● Menos flexão: O desenho do rolo cabrestante e das rodas guia do fio adotam um grande diâmetro, reduzindo a flexão do fio e evitando danos ao passo.

● Operação mais fácil: A base da máquina não tem barreiras, nem rampas de acesso. As bobinas de arame podem ser empurradas diretamente para dentro da máquina para carga e descarga, facilitando a operação.

● Inteligente: Gerenciamento de receitas, permitindo a recuperação de receitas SOP com um clique, preparação para inicialização e ativação com um clique; feedback dinâmico sobre passo de torção e retorno de torque é fornecido, detecção de falhas, detecção de ruptura de cabo, medidor para desligamento, controle inteligente.

● Fácil manutenção: Clientes fora da China podem personalizar o uso do controle de barramento Profinet, que garante transmissão de sinal rápida e com baixa interferência. Contanto que haja uma rede de comunicação em qualquer país ou região, detecção remota de falhas, solução de problemas e serviços de manutenção podem ser implementados rapidamente.
