Qual a profundidade dos fios dos cabos? Guia detalhado de instalação

A resposta direta: Qual a profundidade dos fios dos cabos?

Os fios dos cabos são enterrados em profundidades que variam de 6 polegadas (15 cm) a 36 polegadas (91 cm) dependendo do tipo de cabo, aplicação, nível de tensão e requisitos do código local. Em ambientes residenciais, a fiação paisagística de baixa tensão pode ficar apenas 15 centímetros abaixo do nível do solo, enquanto as linhas de transmissão de alta tensão podem ser instaladas 36 polegadas ou mais fundo. O Código Elétrico Nacional (NEC) dos Estados Unidos estabelece profundidades mínimas de enterramento que variam significativamente de acordo com o tipo de cabo e o ambiente de instalação.

Compreender essas profundidades não é apenas uma questão de conformidade — afeta diretamente a segurança, a durabilidade e o desempenho do cabo a longo prazo. Cabos fabricados com precisão extrusora de fios e cabos são projetados com espessuras de isolamento específicas e materiais de revestimento projetados para suportar as tensões mecânicas e ambientais da instalação subterrânea nessas profundidades prescritas.

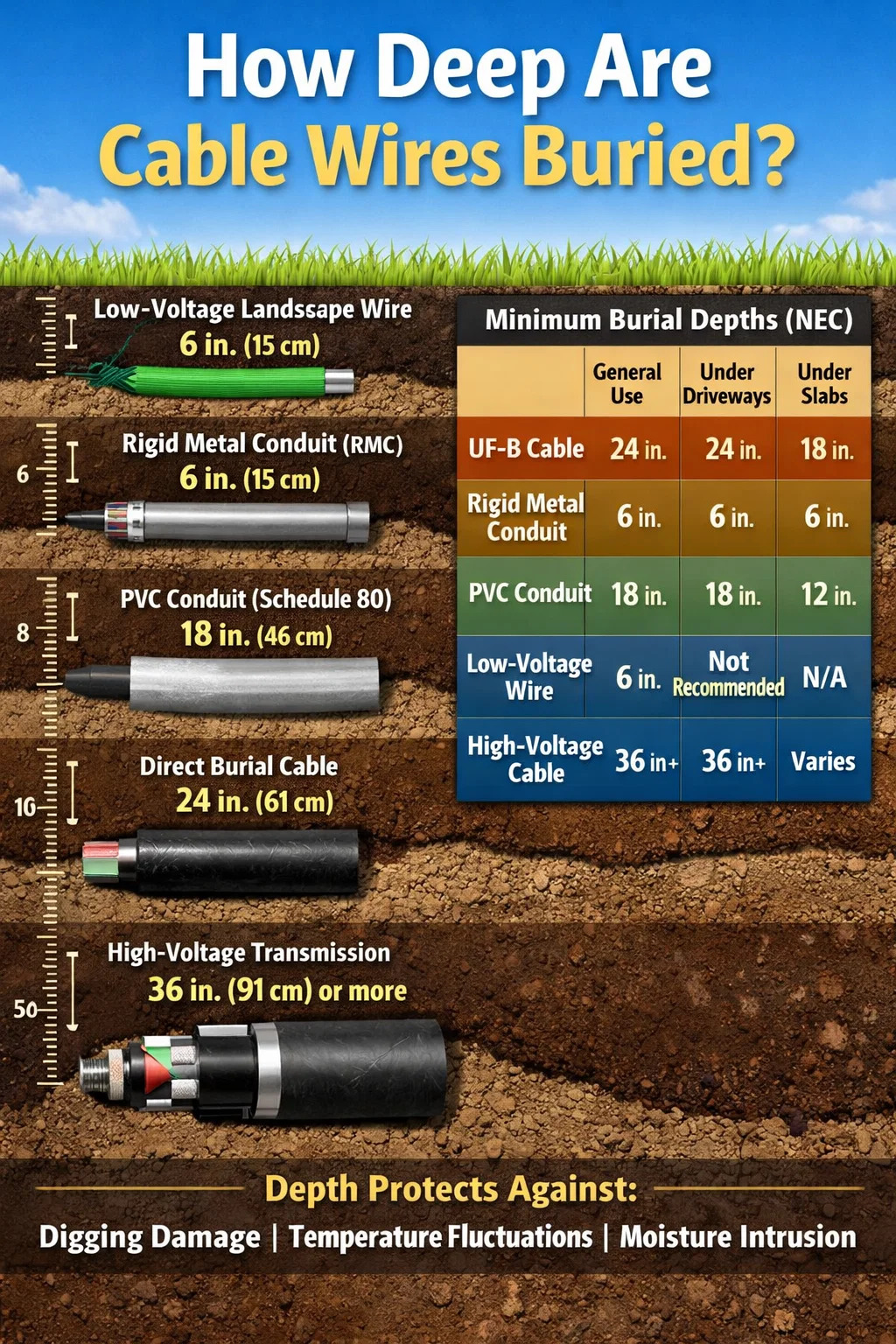

Abaixo está um resumo de referência rápida das profundidades mínimas de sepultamento padrão de acordo com a Tabela 300.5 da NEC:

Por que a profundidade do enterro é mais importante do que a maioria das pessoas pensa

A profundidade do enterro não é uma regra arbitrária inventada por criadores de códigos. Ela existe porque os cabos enfrentam um conjunto complexo de ameaças físicas quando são colocados no subsolo. A atividade de superfície – tráfego de pedestres, veículos, ferramentas de jardinagem, ciclos de congelamento e degelo, animais escavadores – gera forças mecânicas que se atenuam com a profundidade. Um cabo colocado 15 centímetros abaixo da superfície de um gramado corre sério risco com uma pá de jardim padrão. Esse mesmo cabo de 24 polegadas está bem protegido.

Além dos danos mecânicos, a profundidade também governa estabilidade térmica . A temperatura do solo flutua dramaticamente perto da superfície. Em muitos climas da América do Norte, os 30 centímetros superiores do solo podem oscilar entre temperaturas abaixo de zero e mais de 30°C (86°F) entre o inverno e o verão. Esses extremos de temperatura fazem com que o isolamento do cabo e os materiais da capa se expandam, contraiam e, eventualmente, quebrem ou endureçam se não forem classificados para tais condições. Cabos produzidos por uma moderna extrusora de fios e cabos use polietileno reticulado (XLPE) ou compostos de PVC especializados que resistem à degradação térmica, mas mesmo esses materiais se beneficiam do ambiente de temperatura tamponada que a maior profundidade de enterramento proporciona.

A umidade é outro fator crítico. Em profundidades rasas, os cabos ficam expostos à infiltração de água superficial, irrigação e acúmulo de água. Embora os cabos enterrados diretos sejam à prova d’água por design, ciclos repetidos de molhado e seco ao longo dos anos ainda degradam conectores, terminações e seções não vedadas. As concessionárias e empreiteiros que instalam cabos de infraestrutura de 30 a 36 polegadas relatam uma incidência significativamente menor de falhas relacionadas à umidade em comparação com instalações residenciais em profundidades mínimas de código.

Tipos de cabos subterrâneos e seus requisitos específicos de profundidade

Nem todos os cabos são criados iguais, e as diferenças na construção – diretamente atribuíveis à forma como são fabricados usando diferentes extrusora de fios e cabos configurações — traduzem-se diretamente em diferentes requisitos de profundidade e adequação de sepultamento.

Cabo UF-B (alimentador subterrâneo)

O cabo UF-B é o cabo de enterramento direto mais comum usado na construção residencial nos Estados Unidos. A designação “B” indica que é adequado para enterramento subterrâneo sem conduíte. Seus condutores são isolados individualmente e todo o conjunto é envolto em uma capa termoplástica sólida que resiste à umidade, fungos e corrosão. O NEC exige que a UF-B seja enterrada a no mínimo 24 polegadas quando executado sem conduíte. Esta profundidade fornece proteção adequada contra atividades rotineiras de escavação e cargas superficiais.

As aplicações típicas incluem circuitos de saída externos, subpainéis de garagem, alimentações de dependências e iluminação de jardins em tensões mais altas. Um cabo 12/2 UF-B que alimenta um circuito externo de 20 A para uma garagem individual deve ser enterrado em 24 polegadas durante todo o percurso - inclusive sob qualquer paisagismo, caminhos ou grama.

Fio THWN/THHN no conduíte

THWN e THHN são condutores individuais destinados ao uso dentro de conduítes – eles não são classificados apenas para enterramento direto. No entanto, quando instalado em conduíte de metal rígido (RMC) , o NEC permite uma profundidade de sepultamento de apenas 6 polegadas . Isto ocorre porque o próprio conduíte fornece a proteção mecânica que a profundidade forneceria de outra forma. O RMC em uma vala de 6 polegadas é muito mais resistente a golpes de pá do que um cabo desencapado de 24 polegadas.

O conduíte de PVC Schedule 80 oferece um meio-termo - mais resistente a impactos do que o Schedule 40, requer um enterramento mínimo de 18 polegadas. O conduíte de PVC Schedule 40, o tipo mais comumente disponível, deve ser enterrado a 18 polegadas em uso geral e 12 polegadas sob o concreto.

Cabos de baixa tensão para paisagem e irrigação

Cabos que operam abaixo de 30 volts – como aqueles usados para iluminação de caminhos de jardins, alto-falantes paisagísticos e controladores de irrigação por gotejamento – podem ser enterrados apenas 6 polegadas . A lógica aqui é que a baixa tensão apresenta risco mínimo de choque. Mesmo assim, 15 centímetros mal são suficientes para escapar da maioria das ferramentas de jardim. Muitos paisagistas profissionais enterram cabos de baixa tensão de 20 a 25 centímetros como uma margem prática de segurança, especialmente em áreas sujeitas a cultivo.

Telecomunicações e cabos de dados

Os cabos enterrados de telefone, fibra óptica e dados seguem seus próprios padrões, normalmente definidos pela concessionária instaladora ou pela Telecommunications Industry Association (TIA). Os cabos de fibra óptica são frequentemente enterrados em 18 a 36 polegadas , com instalação mais profunda necessária sob estradas e calçadas. Esses cabos são produzidos usando sistemas extrusores de fios e cabos altamente especializados que aplicam múltiplas camadas de proteção, elementos de resistência e revestimentos externos otimizados para contato com o solo e resistência a roedores.

Cabos de transmissão de serviços públicos de alta tensão

Os cabos de transmissão subterrânea que transportam tensões acima de 2.000 volts são regidos pelas especificações de engenharia das concessionárias, e não pelo NEC residencial. As profundidades típicas de sepultamento variam de 36 polegadas a 60 polegadas (91 a 152 cm) , e em algumas instalações de bancos de dutos urbanos, a parte superior do banco de dutos pode ficar 30 polegadas abaixo do nível do solo, com os cabos internos passando ainda mais fundo. Esses cabos estão entre os produtos mais complexos fabricados em linhas extrusoras de fios e cabos de grande escala, apresentando isolamento XLPE, blindagem metálica, blindagem e revestimentos externos multicamadas.

Como a tecnologia de extrusora de fios e cabos define o desempenho dos cabos subterrâneos

A capacidade de um cabo sobreviver em qualquer profundidade depende quase inteiramente de como ele foi fabricado. Um extrusora de fios e cabos é a máquina principal na produção de cabos — ela derrete compostos termoplásticos ou termofixos e os aplica uniformemente sobre condutores sob condições de temperatura, pressão e velocidade controladas com precisão. A qualidade deste processo determina a consistência da espessura do isolamento, a adesão da camisa, seções transversais livres de vazios e resistência a estressores ambientais.

Tipos de extrusora usados na produção de cabos subterrâneos

Várias categorias de extrusoras de fios e cabos são usadas dependendo do material de isolamento e do tipo de cabo:

• Extrusoras de parafuso único — A configuração mais comum para aplicação de capas de PVC, polietileno ou TPE em cabos. Um parafuso giratório derrete e transporta o composto através de uma matriz no condutor. Eles são usados ​​para aplicação de revestimento externo UF-B, cabo paisagístico de baixa tensão e fiação de uso geral.
• Linhas de extrusoras tandem e tripla — Usado para construção de cabos multicamadas, onde isolamento, camadas semicondutoras e revestimentos externos devem ser aplicados em sequência ou simultaneamente. Estes são essenciais para a produção de cabos subterrâneos de média e alta tensão, onde a integridade da camada afeta diretamente o desempenho dielétrico.
• Linhas CV (vulcanização contínua) — Um sistema especializado de extrusão de fios e cabos usado para cabos isolados em XLPE. Após a extrusão, o cabo passa através de um tubo aquecido cheio de nitrogênio ou vapor onde ocorre a reticulação. O XLPE produzido desta forma pode suportar temperaturas de condutores de até 90°C continuamente e até 250°C sob condições de curto-circuito – propriedades essenciais para cabos de transmissão enterrados.
• Linhas de vulcanização contínua catenária (CCV) — Uma variante em que o cabo passa através de um tubo em forma de catenária, contando com a gravidade para manter a geometria do cabo durante a reticulação. Eles são usados ​​para os cabos de alta tensão mais exigentes, incluindo aqueles enterrados a 36 polegadas ou mais para infraestrutura de rede.

Materiais de isolamento e adequação ao enterro

O composto alimentado em uma extrusora de fios e cabos determina a adequação do cabo final para profundidades e ambientes de enterramento específicos:

Uma extrusora de fios e cabos deve manter tolerâncias extremamente rígidas na espessura da parede — normalmente ±5% ou melhor para cabos de energia — porque o isolamento irregular cria pontos de tensão elétrica localizados que podem levar à falha dielétrica anos após a instalação. Para cabos enterrados em profundidade, detectar e reparar tais falhas é caro e prejudicial, tornando a qualidade de fabricação no estágio da extrusora o fator mais importante na confiabilidade do cabo enterrado a longo prazo.

Variações regionais e diferenças de código além do NEC

O NEC fornece uma base para a profundidade de sepultamento nos Estados Unidos, mas não é o único padrão aplicável – e em muitos casos nem é o mais rigoroso. Emendas locais, regulamentações estaduais, requisitos de servidão de serviços públicos e padrões internacionais podem aumentar a profundidade de sepultamento necessária além dos mínimos da NEC.

Emendas Locais dos EUA

Muitas jurisdições adotam o NEC com alterações locais. A Califórnia, por exemplo, tem requisitos adicionais através do Título 24 que podem exigir um enterramento mais profundo em certas aplicações. Alguns municípios dos estados do norte exigem um enterramento mais profundo para ter em conta a profundidade da linha de gelo – no Minnesota ou no Maine, onde a penetração do gelo pode atingir 48 a 60 polegadas, os serviços públicos e alguns códigos residenciais aumentam as profundidades de enterro muito além dos mínimos da NEC para evitar danos relacionados com o congelamento.

Padrões Internacionais

Fora dos Estados Unidos, os requisitos de profundidade dos cabos subterrâneos variam consideravelmente:

• Reino Unido (Regulamentos de fiação BS 7671/IET): Os cabos nos jardins devem ser enterrados a uma distância mínima 450 mm (aproximadamente 18 polegadas) , enquanto os cabos rodoviários exigem 600 mm (aproximadamente 24 polegadas) com proteção mecânica adicional, como placas de cabos ou fita de advertência.
• Alemanha (normas DIN VDE): Os cabos de alimentação são geralmente enterrados a no mínimo 600 mm, sendo necessários 1000 mm (aproximadamente 39 polegadas) sob estradas e áreas públicas.
• Austrália (AS/NZS 3000): As profundidades mínimas variam de 500 mm para cabos em conduítes em jardins a 900 mm para cabos sob áreas de acesso de veículos.
• China (padrões GB): Os cabos subterrâneos de baixa tensão são normalmente necessários com 700 mm, enquanto os cabos de alta tensão devem ter 1000 mm ou mais em áreas urbanas.

Estas diferenças reflectem não apenas a tradição regulamentar, mas também as condições do solo, a carga de tráfego e a natureza da actividade local de perturbação do solo. Os países com infra-estruturas urbanas densas tendem a ter requisitos mais profundos porque as consequências dos danos nos cabos – interrupção do fornecimento de energia a milhares de pessoas – justificam o custo adicional de instalação.

Considerações práticas de instalação ao enterrar fios de cabos

Saber a profundidade necessária é apenas o ponto de partida. A execução correta de uma instalação de cabo enterrado envolve uma série de decisões e precauções que determinam se o cabo funciona de maneira confiável durante sua vida útil prevista de 20 a 40 anos.

Preparação de valas e fundamento

A qualidade do leito da vala é quase tão importante quanto a profundidade. Os cabos nunca devem repousar sobre solo rochoso ou irregular que possa criar tensão de contato pontual ao longo do tempo. A prática padrão exige um leito de areia fina de 75 mm (3 polegadas) ou solo peneirado abaixo do cabo, com uma cobertura semelhante de areia acima dele antes que a vala seja preenchida com solo nativo. Para cabos de alta tensão, esse leito de areia pode ter 150 mm (6 polegadas) ou mais. Isso é especificado não apenas para proteção mecânica, mas porque o preenchimento compactado e uniforme proporciona uma condutividade térmica mais consistente – importante para cabos onde a dissipação de calor do fluxo de corrente afeta as classificações de ampacidade.

Fitas de advertência e sistemas de marcação

A uma profundidade de 12 polegadas acima do cabo , os instaladores devem colocar fita de advertência subterrânea detectável. Esta fita plástica brilhante – normalmente amarela para eletricidade e laranja para comunicações – alerta futuros escavadores antes que eles alcancem o cabo. Para instalações de alto valor ou alta tensão, uma fita detectável magneticamente ou fio rastreador é adicionada para permitir a localização eletrônica com um instrumento localizador de cabo sem escavação.

Estratégias de redução de profundidade usando conduíte

Onde cavar até a profundidade total de 24 polegadas é impraticável – como através de paisagismo estabelecido, sob pátios ou perto de raízes de árvores – a mudança para um conduíte de metal rígido permite que a profundidade do enterro caia para apenas 6 polegadas. Esta é uma estratégia legítima e amplamente utilizada. A conduta deve ser devidamente impermeabilizada nas juntas e deve ter acessórios de entrada e saída adequados. Qualquer ponto onde um cabo transite do conduíte para o enterramento direto deve ser gerenciado com cuidado, pois essa junção é um ponto de falha comum.

Ligue antes de cavar

Antes de cavar qualquer vala para enterrar cabos, entrar em contato com um serviço de localização de concessionária não é opcional – é legalmente exigido na maioria das jurisdições. Nos Estados Unidos, ligar 811 (o número nacional "Ligue antes de cavar") aciona a marcação de todas as utilidades subterrâneas na área de trabalho dentro de 2 a 3 dias úteis. Os cabos de serviços públicos – gás, eletricidade, água, telecomunicações – podem ser enterrados em profundidades diferentes das exigidas pelos padrões, porque foram instalados de acordo com códigos mais antigos, por empreiteiros diferentes ou em configurações não padronizadas. Os cabos subterrâneos existentes são rotineiramente encontrados em profundidades entre 12 e 18 polegadas, mesmo quando o código atual exigiria 24 polegadas.

Emendas e conexões abaixo do nível

A NEC permite emendas enterradas diretas para cabos UF-B, desde que sejam feitas com kits de emendas subterrâneas listados - conectores preenchidos com gel à prova d'água ou conjuntos termorretráteis que mantêm a classificação de enterramento do cabo na junta. No entanto, as melhores práticas da indústria desencorajam fortemente as emendas subterrâneas sempre que possível. Cada emenda é um ponto fraco em potencial. Os cabos longos devem usar comprimentos contínuos a partir de uma caixa de junção ou caixa de tração acessível no nível da superfície sempre que o comprimento do trecho permitir. As caixas de junção instaladas no solo devem ser classificadas para locais molhados ou úmidos e mantidas acessíveis.

Como a construção do cabo da linha da extrusora afeta a seleção da profundidade de enterramento

Um instalador que escolhe entre diferentes produtos de cabos para uma aplicação enterrada está, na verdade, escolhendo entre diferentes filosofias de fabricação. Um cabo produzido em alta precisão extrusora de fios e cabos linha com controles de processo rígidos terá isolamento mais uniforme, melhor adesão da jaqueta e desempenho elétrico e mecânico mais consistente do que aquela produzida com padrões de qualidade mais baixos - mesmo que ambos tenham tecnicamente a mesma classificação e listagem.

Por exemplo, dois cabos UF-B com a mesma AWG e classificação de tensão podem diferir significativamente em:

• Concentricidade da jaqueta — Quão centrado o condutor está dentro do isolamento. A baixa concentricidade devido ao alinhamento inconsistente da matriz da extrusora cria pontos finos que são vulneráveis ​​à ruptura dielétrica.
• Uniformidade da espessura da jaqueta — Uma capa externa que varia de 0,8 mm a 1,4 mm em torno de sua circunferência fornece proteção mecânica irregular. Cabos premium produzidos em linhas de extrusoras controladas por CNC mantêm a espessura da camisa dentro de ±0,05 mm.
• Qualidade do composto de material — A formulação específica do composto de PVC ou PE, incluindo estabilizadores UV, tipo de plastificante e conteúdo de enchimento, afeta diretamente a forma como o cabo se comporta em ambientes enterrados ao longo do tempo. Compostos mais baratos podem passar nos testes iniciais de listagem, mas degradam-se mais rapidamente em ambientes reais de solo.
• Qualidade do condutor — O cobre isento de oxigênio ou de alta condutividade, extraído com tolerâncias precisas, resiste melhor à oxidação do que o cobre de grau inferior, especialmente em pontos de emenda e terminações enterradas, onde o acúmulo de resistência de contato a longo prazo pode causar superaquecimento.

Ao selecionar cabos para uma aplicação enterrada — especialmente uma que será de difícil acesso após a instalação — a procedência do cabo e a qualidade de fabricação são critérios de seleção legítimos, e não apenas considerações de marketing. Cabos de fabricantes que investem em tecnologia moderna de extrusão de fios e cabos, testes de faíscas em linha e sistemas de monitoramento de excentricidade oferecem desempenho subterrâneo mensuravelmente melhor a longo prazo.

Erros comuns que levam a falhas em cabos enterrados

A maioria das falhas de cabos enterrados em aplicações residenciais e comerciais leves é atribuída a um pequeno conjunto de erros de instalação e não a defeitos do produto. Compreender esses modos de falha ajuda a explicar por que existem requisitos de profundidade de sepultamento e por que é importante cumpri-los estritamente.

• Profundidade insuficiente: O erro mais comum. Proprietários de casas e, às vezes, empreiteiros enterram o cabo em 12 ou até 8 polegadas para economizar tempo, apenas para que o cabo seja danificado por trabalhos rotineiros no quintal dentro de alguns anos. Um único corte de pá em um 12/2 UF-B enterrado que alimenta uma tomada externa pode criar uma falha que desarma os disjuntores, danifica o equipamento conectado ou, na pior das hipóteses, inicia um incêndio se a proteção contra sobrecorrente não funcionar corretamente.
• Usando o tipo de cabo errado: O padrão NM-B (Romex) é um cabo interno e não está listado para enterramento direto, mas é encontrado regularmente em instalações enterradas. O NM-B não possui a capa termoplástica sólida do UF-B e se degradará rapidamente quando exposto à umidade do solo – normalmente dentro de 2 a 5 anos.
• Preenchimento inadequado: O preenchimento direto com solo rochoso ou argiloso, sem camada de areia, cria tensões pontuais mecânicas e, em solos argilosos, alagamento ao redor do cabo, o que acelera a degradação da camisa.
• Ignorando proteção nas transições: Onde o cabo enterrado entra em um edifício ou faz a transição do subsolo para o nível superior, ele deve ser protegido por um conduíte que se estenda pelo menos 20 centímetros acima do nível final. Cabos desprotegidos em transições de nível são altamente vulneráveis ​​a danos físicos, degradação UV e infiltração de umidade.
• Nenhuma documentação de rotas de cabos: Deixar de fotografar ou esboçar rotas de cabos antes do preenchimento significa que os futuros proprietários ou empreiteiros não terão como saber onde os cabos estão enterrados sem um serviço de localização – e os serviços de localização nem sempre podem encontrar pequenos cabos residenciais em profundidades rasas.

Requisitos de profundidade para situações específicas e lances de cabos

Diferentes locais dentro de uma única instalação podem exigir diferentes profundidades de sepultamento, o que significa que um único cabo que atravessa uma propriedade pode precisar mudar de profundidade à medida que atravessa diferentes tipos de terreno.

Sob gramados e jardins

UF-B de 24 polegadas é o padrão para áreas gramadas. Essa profundidade libera equipamentos típicos de aeração de gramado, cortadores de grama e a maioria das ferramentas de jardim. No entanto, canteiros elevados que são escavados regularmente até 30 ou 45 centímetros apresentam um risco. É altamente recomendável passar o cabo ao redor, em vez de sob os canteiros.

Sob calçadas e áreas de acesso de veículos

O UF-B sob calçadas ainda requer 24 polegadas. No entanto, muitos instaladores fazem a transição para conduítes rígidos nas travessias de calçadas, tanto para adicionar proteção mecânica contra carga veicular quanto para permitir futuras substituições de cabos sem escavar a superfície da calçada. Uma manga de conduíte sob a entrada de automóveis instalada durante a construção da entrada custa muito pouco; adicionar um após o fato pode custar de US$ 500 a US$ 2.000 em corte e restauração de concreto ou asfalto.

Sob lajes de concreto

Quando um cabo passa sob uma laje de concreto existente ou planejada (não uma entrada de automóveis), o UF-B pode ser enterrado a 18 polegadas e o conduíte de PVC a 12 polegadas. A própria laje proporciona proteção mecânica significativa, justificando a profundidade reduzida. Os cabos sob as lajes devem ser instalados em conduítes sempre que possível para permitir a substituição – uma falha de cabo sob um piso de concreto é extremamente dispendiosa para reparar se o cabo for enterrado diretamente.

Conduíte interno sob áreas controladas por irrigação

Em instalações comerciais de paisagismo com irrigação automática, as zonas de cabos enterrados são frequentemente perturbadas para reparos de irrigação. Especificar conduítes e aumentar a profundidade de enterramento para 30 polegadas nessas áreas reduz significativamente o risco de danos inadvertidos nos cabos durante a manutenção da irrigação – um modo de falha comum e caro no gerenciamento de propriedades comerciais.

O papel da ampacidade e do calor na determinação da profundidade de enterramento de cabos de energia

Para cabos de energia que transportam corrente significativa, a profundidade do enterramento interage com ampacidade — a corrente máxima que um cabo pode transportar sem exceder a sua temperatura nominal. Os cabos subterrâneos dissipam o calor no solo circundante em vez do ar, e a resistividade térmica do solo varia com o teor de umidade, compactação e composição. As tabelas de ampacidade NEC para cabos subterrâneos assumem valores específicos de resistividade térmica do solo e profundidades de enterramento.

Um cabo enterrado a 24 polegadas em solo típico normalmente pode transportar mais corrente do que o mesmo cabo enterrado a 6 polegadas, porque o solo mais profundo mantém temperaturas mais estáveis ​​e geralmente mais baixas, melhorando a dissipação de calor. Engenheiros de serviços públicos que realizam cálculos detalhados de ampacidade para alimentadores subterrâneos consideram a profundidade do enterramento como variável primária. Por um Cabo isolado em XLPE de 500 kcmil — produzido em uma linha extrusora de fios e cabos de grande diâmetro — a diferença entre o enterramento em 30 polegadas versus 18 polegadas em solo arenoso seco pode representar um Aumento de 10 a 15% na ampacidade permitida , o que se traduz diretamente em capacidade de atender mais carga sem a necessidade de um condutor maior e mais caro.

É por isso que as especificações de instalação de cabos de nível utilitário exigem rotineiramente profundidades muito além dos mínimos do código. A profundidade extra não é apenas cautela – é a otimização de engenharia que maximiza o retorno do investimento em material condutor, ao mesmo tempo em que prolonga a vida útil, mantendo as temperaturas operacionais mais baixas.
