Como calcular o tamanho do cabo: guia completo

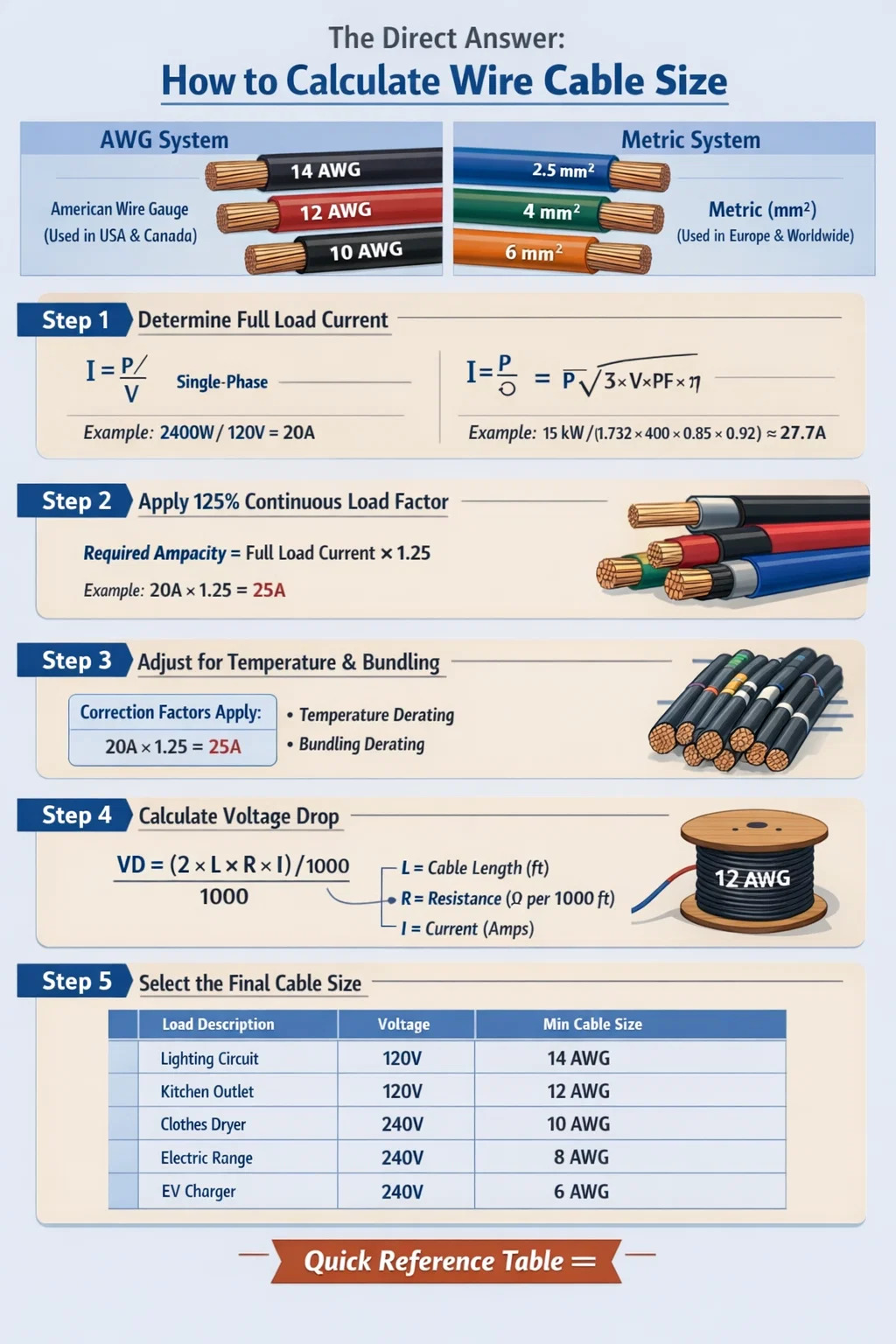

A resposta direta: como calcular o tamanho do cabo

Para calcular o tamanho do cabo, você precisa determinar a corrente máxima (ampacidade) que o cabo deve transportar e, em seguida, aplicar limites de queda de tensão e fatores de segurança para selecionar a seção transversal correta do condutor. A fórmula mais utilizada é baseada na Lei de Ohm combinada com o Código Elétrico Nacional (NEC) ou padrões IEC. Para a maioria dos sistemas CA, a regra básica é: selecione um condutor onde a capacidade de transporte de corrente exceda 125% da corrente de carga contínua. Para circuitos CC ou cabos mais longos, os cálculos de queda de tensão têm prioridade.

Em termos práticos, se você tiver uma carga contínua de 20A em um circuito de 120V CA, multiplique 20A × 1,25 = ampacidade mínima de 25A, o que aponta para um condutor de cobre 12 AWG de acordo com as tabelas de ampacidade padrão da NEC. Para equipamentos sensíveis à tensão em longas distâncias, a queda de tensão deve ser calculada separadamente usando a fórmula: VD = (2 × L × R × I) / 1000 , onde L é o comprimento do cabo unidirecional em pés, R é a resistência por 1.000 pés e I é a corrente de carga em amperes.

Este guia percorre cada etapa do processo de cálculo, abrangendo sistemas AWG e métricos (mm²), diferentes tipos de isolamento, condições de instalação e como a qualidade da construção do cabo - incluindo como um extrusora de fios e cabos processa a camada de isolamento – afeta o desempenho elétrico final e a classificação de segurança do cabo.

Compreendendo os sistemas de dimensionamento de fios e cabos: AWG vs. mm²

Antes de calcular, você precisa entender qual sistema de medição se aplica à sua região e aplicação. Os dois padrões dominantes são o sistema American Wire Gauge (AWG) e o sistema métrico de área de seção transversal medido em milímetros quadrados (mm²).

Sistema American Wire Gauge (AWG)

AWG é usado predominantemente nos Estados Unidos e Canadá. Contra-intuitivamente, um número AWG mais baixo significa um condutor mais espesso e de maior capacidade . Por exemplo, o cobre 4AWG transporta significativamente mais corrente do que o 14 AWG. A escala AWG vai de 0000 (4/0) na extremidade grande até 40 AWG para aplicações de fios finos. A fiação residencial e comercial comum usa 14 AWG, 12 AWG e 10AWG para circuitos ramificados, enquanto os condutores de alimentação podem usar 6 AWG, 4 AWG, 2 AWG ou maior.

Sistema de Seção Métrica (mm²)

Usado em toda a Europa, Ásia, Austrália e muitas outras partes do mundo seguindo os padrões IEC, o sistema mm² descreve diretamente a área da seção transversal do condutor. Os tamanhos comuns incluem 1,5 mm², 2,5 mm², 4 mm², 6 mm², 10 mm², 16 mm², 25mm², 35 mm², 50 mm² e além. Um condutor de 2,5 mm² é aproximadamente equivalente a 14 AWG em termos de seção transversal , embora a ampacidade exata dependa do tipo de isolamento e do método de instalação.

Método passo a passo para calcular o tamanho do cabo

O dimensionamento adequado do cabo segue uma sequência lógica. Pular etapas leva a cabos subdimensionados que superaquecem e criam riscos de incêndio ou a cabos superdimensionados que desperdiçam material e aumentam desnecessariamente o custo de instalação.

Etapa 1: Determine a corrente de carga total

O ponto de partida para cada cálculo de dimensionamento de cabo é identificar a corrente de plena carga (FLC) do equipamento conectado. Para cargas resistivas como aquecedores, isso é simples: use P = V × I, reorganizado para I = P / V. Para um aquecedor de ambiente de 2.400 W em um circuito de 120 V, I = 2.400/120 = 20 amperes .

Para cargas de motores trifásicos, a fórmula é: I = P / (√3 × V × PF × η), onde PF é o fator de potência e η é a eficiência. Um motor de 15 kW a 400 V com PF = 0,85 e η = 0,92 resulta em I = 15.000 / (1,732 × 400 × 0,85 × 0,92) ≈ 27,7A . Sempre use dados de identificação quando disponíveis, em vez de estimativas calculadas.

Etapa 2: Aplicar o Multiplicador de Carga Contínua

Para cargas que operam continuamente por 3 horas ou mais, a Seção 210.19 da NEC exige o dimensionamento do condutor em 125% da corrente de carga contínua . Se sua carga consumir 20A continuamente, a ampacidade mínima do condutor deverá ser 20 × 1,25 = 25A. Esta margem de segurança térmica leva em conta o acúmulo de calor no isolamento durante a operação sustentada. Os padrões IEC usam uma abordagem semelhante por meio de fatores de correção aplicados aos valores básicos de ampacidade.

Etapa 3: aplicar fatores de correção para temperatura e agrupamento

Os cabos instalados em ambientes de alta temperatura ou agrupados com outros cabos devem ser reduzidos. A Tabela NEC 310.15(B)(1) fornece fatores de correção de temperatura. A uma temperatura ambiente de 40°C em vez da linha de base padrão de 30°C, um condutor com classificação de 75°C deve ser reduzido por um fator de 0.88 . Isso significa que um condutor classificado como 25A a 30°C transporta apenas 22A com segurança a uma temperatura ambiente de 40°C.

A correção do agrupamento é igualmente importante. Quando 4–6 condutores condutores de corrente compartilham um conduíte, aplique um fator de 0,80. Para 7–9 condutores, use 0,70. Para 10–20 condutores agrupados, o fator cai para 0,50. A não aplicação de fatores de agrupamento é uma das causas mais comuns de superaquecimento em eletrocalhas comerciais.

Etapa 4: calcular a queda de tensão

Os limites de queda de tensão são normalmente de 3% para circuitos ramificados e 5% no total para alimentador mais circuito ramificado combinados (de acordo com a recomendação da NEC, embora não seja um requisito de código rígido para todos os casos). Use esta fórmula para circuitos CA e CC monofásicos:

VD (volts) = (2 × L × R × I) / 1000

Onde L = comprimento do cabo unidirecional em pés, R = resistência em ohms por 1.000 pés (das tabelas de resistência do condutor) e I = corrente de carga em amperes. O fator 2 é responsável pelos condutores de saída e de retorno.

Exemplo: Um circuito de 120 V, 100 pés unidirecional, transportando 15 A através de cobre 14 AWG (R = 3,14 Ω/1.000 pés): VD = (2 × 100 × 3,14 × 15) / 1.000 = 9,42 volts , que é de 7,85% — bem acima do limite de 3%. A atualização para 10 AWG (R = 1,24 Ω/1.000 pés) reduz isso para 3,72 V, ou 3,1%, o que é marginal, mas aceitável para cargas não sensíveis. Para equipamentos de precisão, mudar para 8 AWG levaria para 1,8%.

Para sistemas trifásicos, a fórmula é modificada para: VD = (√3 × L × R × I) / 1000 , substituindo o fator 2 por 1,732, pois a geometria da fase reduz a resistência efetiva do circuito.

Etapa 5: selecione o tamanho final do cabo

Depois de calcular a ampacidade necessária (com todos os fatores de correção aplicados) e o tamanho mínimo do condutor necessário para atender aos limites de queda de tensão, selecione o tamanho que for maior . Este é o tamanho do cabo aplicável. Sempre arredonde para o próximo tamanho de condutor padrão disponível – nunca arredonde para baixo.

O papel do tipo de isolamento na ampacidade do cabo

O material de isolamento que envolve o condutor determina diretamente quanto calor o cabo pode suportar com segurança, o que por sua vez define a classificação de ampacidade. É aqui que o processo de fabricação – especificamente o desempenho do extrusora de fios e cabos — tem impacto direto nas propriedades elétricas e térmicas do produto acabado.

As classificações comuns de temperatura de isolamento e suas designações NEC incluem:

• 60°C (140°F) — Tipo TW, utilizado em fiações residenciais mais antigas. Ampacidade mais baixa, não adequada para circuitos de alta carga.
• 75°C (167°F) — Tipos THW, THWN. Isolamento comercial e industrial mais comum. Esta é a coluna padrão usada na Tabela NEC 310.15 para dimensionamento de condutores na maioria das novas instalações.
• 90°C (194°F) — Tipos THHN, XHHW-2, RHH. Ampacidade de base mais alta, mas a NEC geralmente limita a terminação a 75°C, a menos que o equipamento seja especificamente classificado para terminações de 90°C. Pode ser usado em plena classificação de 90°C ao ar livre ou quando o equipamento de terminação estiver classificado adequadamente.
• 150°C e acima — Cabos especiais que utilizam borracha de silicone, PTFE (Teflon) ou isolamento mineral (cabo MI). Usado em fornos, fornos industriais e equipamentos de processo de alta temperatura.

A consistência da espessura do isolamento é crítica. Um extrusora de fios e cabos em uma linha de fabricação moderna usa geometria de matriz de precisão, controle de temperatura de fusão e regulação de velocidade da linha para manter a espessura uniforme da parede ao redor do condutor. O isolamento inconsistente – mais fino em alguns pontos – cria pontos quentes localizados que reduzem a classificação térmica efetiva, mesmo que a espessura média atenda às especificações. Máquinas extrusoras avançadas de fabricantes na China, Europa e América do Norte agora usam sistemas de medição a laser e correção automática de excentricidade para atingir tolerâncias de espessura de parede de ±5% ou mais estreitas.

Condutores de cobre versus alumínio: diferenças de dimensionamento

Condutores de alumínio são comumente usados para cabos de entrada de serviço, alimentadores e distribuição de serviços públicos. Eles são mais leves e mais baratos que o cobre, mas o alumínio tem apenas cerca de 61% da condutividade do cobre , o que significa que você precisa de uma seção transversal maior para transportar a mesma corrente.

Como regra prática: para corresponder à ampacidade de um condutor de cobre, o alumínio requer aproximadamente dois tamanhos AWG maiores . Onde o cobre 6 AWG transporta 65A (a 75°C), você precisaria de alumínio 4 AWG para transportar a mesma corrente. Para dimensionamento métrico, um condutor de alumínio de 16 mm² corresponde aproximadamente a um condutor de cobre de 10 mm².

O alumínio também se expande e contrai mais do que o cobre com os ciclos de temperatura, o que pode causar afrouxamento da conexão ao longo do tempo. Todas as terminações dos condutores de alumínio devem usar conectores classificados como AL/CU, e um composto antioxidante é necessário nas juntas e terminações para evitar o acúmulo de oxidação que aumenta a resistência. Estes são requisitos de código na maioria das jurisdições, e não práticas opcionais.

Do ponto de vista da fabricação, a extrusão de isolamento sobre condutores de alumínio requer um controle cuidadoso da velocidade da linha e da temperatura do composto no extrusora de fios e cabos . A química da superfície do alumínio difere da do cobre e alguns compostos de isolamento aderem de maneira diferente. Fabricantes de cabos de qualidade realizam testes de adesão para garantir que o isolamento se ligue adequadamente e não se separe do condutor durante a flexão ou o ciclo térmico.

Dimensionamento de cabos para circuitos de motores

Os circuitos do motor seguem regras diferentes dos circuitos ramificados gerais porque os motores consomem uma corrente de partida muito alta na partida - normalmente 6 a 8 vezes a corrente de carga total por 0,5 a 2 segundos. O cabo em si não precisa ser dimensionado para esta corrente de partida (a proteção contra sobrecorrente cuida disso), mas o condutor deve ser dimensionado com base nas regras do Artigo 430 da NEC, em vez de tabelas de ampacidade padrão.

Para um único motor, o NEC 430.22 exige que o condutor do circuito derivado seja dimensionado em pelo menos 125% da corrente de carga total (FLC) do motor conforme listado nas tabelas NEC 430.247–430.250 (não o valor da placa de identificação, a menos que a placa de identificação seja inferior ao valor da tabela). Para um motor monofásico de 5 cavalos de potência e 230 V, a Tabela 430.248 lista o FLC como 28A. O condutor deve então suportar 28 × 1,25 = 35A no mínimo, apontando para cobre 8 AWG.

Para aplicações de inversores de frequência (VFD), aplicam-se considerações adicionais. Os VFDs geram correntes harmônicas que produzem calor extra nos condutores. Muitos engenheiros adicionam uma margem adicional de 10 a 15% além do fator padrão de 125% ao dimensionar cabos para motores acionados por VFD. Normalmente, também é necessário um cabo blindado entre a saída do VFD e o motor para conter ruído de alta frequência e evitar danos aos rolamentos causados ​​por correntes de modo comum.

Aprofundamento no cálculo de queda de tensão: cabos longos

Para cabos com mais de 50 pés (cerca de 15 metros), a queda de tensão muitas vezes se torna o fator de dimensionamento dominante – e não a ampacidade. Isto é particularmente verdadeiro em sistemas solares fotovoltaicos (PV), instalações agrícolas, iluminação exterior e instalações industriais com equipamentos localizados longe do quadro de distribuição principal.

Cálculo da seção transversal necessária do condutor a partir da queda de tensão

Você pode reorganizar a fórmula de queda de tensão para calcular diretamente a seção transversal necessária do condutor. Para cobre em um sistema monofásico:

A (mm²) = (2 × L × I × ρ) / VD_max

Onde A é a área da seção transversal necessária em mm², L é o comprimento do cabo unidirecional em metros, I é a corrente de carga em amperes, ρ (rho) é a resistividade do cobre = 0,0172 Ω·mm²/m (ou 0,0282 para alumínio) e VD_max é a queda de tensão máxima permitida em volts.

Exemplo: Uma bomba consome 30A a 230V, localizada a 120 metros do quadro de distribuição. Queda de tensão máxima permitida = 3% × 230V = 6,9V.

UMA = (2 × 120 × 30 × 0,0172) / 6,9 = 123,84 / 6,9 = 17,95mm² . Arredonde para o próximo tamanho padrão: 25 mm² condutor de cobre.

Se essa mesma bomba estivesse localizada a apenas 30 metros de distância, o cálculo dá 4,49 mm², arredondando para 6 mm² — significativamente menor e mais barato. O custo do subdimensionamento em longas tiragens provém do desperdício de energia e da degradação do desempenho do equipamento, e não apenas do superaquecimento.

Queda de tensão em sistemas solares fotovoltaicos DC

Em instalações solares, o dimensionamento do cabo CC é fundamental para a eficiência do sistema. O Artigo 690 da NEC recomenda limitar a queda de tensão nos circuitos de fontes fotovoltaicas para 2% ou menos para colheita máxima de energia. Uma queda de 2% em um sistema de string de 600 V permite apenas uma queda de 12 V no trecho do cabo. Com corrente de string de 9 A e percurso de 50 metros (unidirecional), a seção transversal do condutor necessária seria A = (2 × 50 × 9 × 0,0172) / 12 = 1,29 mm², apontando para um cabo com classificação fotovoltaica mínima de 2,5 mm² (USE-2 ou fio fotovoltaico nos EUA).

Como a qualidade da construção do cabo afeta os cálculos de dimensionamento

Os cálculos de dimensionamento de cabos pressupõem que o cabo atenda às especificações nominais. Isso significa que o condutor tem a área de seção transversal correta, o isolamento tem a espessura e as propriedades dielétricas corretas e a resistência por unidade de comprimento corresponde aos valores publicados. Na prática, a qualidade do cabo varia significativamente entre os fabricantes, e essa variabilidade afeta diretamente a validade dos seus cálculos em campo.

Taxa de preenchimento do condutor e encalhe

Os condutores trançados são compostos de vários fios menores torcidos juntos. A taxa de preenchimento – a porcentagem da seção transversal nominal realmente ocupada pelo metal – afeta a resistência. Um condutor trançado de 2,5 mm² com empacotamento deficiente pode ter uma seção transversal metálica real de apenas 2,3 mm², aumentando a resistência em aproximadamente 8–9% em comparação com a especificação. Isso afeta diretamente a queda de tensão e o desempenho térmico. Os fabricantes de cabos premium medem a resistência do condutor de acordo com IEC 60228 ou ASTM B8 para verificar a conformidade.

Espessura do Isolamento e Processo de Extrusão

A camada de isolamento é aplicada através de um extrusora de fios e cabos — uma máquina que derrete compostos poliméricos (PVC, XLPE, LSZH ou outros materiais) e os força através de uma matriz de precisão ao redor do condutor em movimento. A qualidade deste processo de extrusão determina a consistência da espessura do isolamento, o acabamento superficial e a adesão ao condutor ou revestimento interno.

Os sistemas modernos de extrusão de fios e cabos usados pelos principais fabricantes incluem:

• Controle de excentricidade em malha fechada : Sensores a laser ou capacitivos medem a concentricidade do isolamento em tempo real e ajustam automaticamente a posição da matriz para corrigir o revestimento descentralizado.
• Monitoramento de pressão e temperatura de fusão : Garante uma viscosidade consistente do composto através da matriz, evitando manchas finas causadas pela variação de temperatura no cilindro da extrusora.
• Integração do testador Spark : Os testadores de faíscas de alta tensão examinam 100% do cabo produzido em linha para detectar furos ou pontos finos no isolamento antes que o cabo seja enrolado.
• Sistemas de medição de diâmetro : Os micrômetros a laser medem o diâmetro externo continuamente e alimentam os dados para controlar a velocidade da linha e a saída da extrusora para manter as tolerâncias de diâmetro especificadas.

Ao comprar cabos para aplicações críticas — máquinas industriais, fiação predial, alimentadores subterrâneos — sempre verifique se o cabo atende às certificações UL, CSA ou IEC testadas de acordo com os padrões relevantes. Cabos testados e listados por terceiros garantem que o isolamento aplicado pelo processo de extrusão de fios e cabos atenda aos requisitos mínimos de espessura, rigidez dielétrica e resistência à temperatura.

Desempenho de isolamento XLPE vs. PVC

O isolamento de polietileno reticulado (XLPE) é produzido através de um processo especializado de extrusão de fios e cabos que inclui uma etapa de vulcanização (reticulação), seja por cura a vapor, cura com nitrogênio seco (linha CCV) ou cura por umidade de silano. A reticulação cria uma rede polimérica tridimensional que fornece ao XLPE desempenho térmico significativamente melhor que o PVC : Os cabos de alimentação isolados em XLPE são classificados para 90°C continuamente, 130°C durante sobrecarga de emergência e 250°C sob condições de curto-circuito. O PVC atinge o pico a 70°C para classes padrão.

Para cabos de média tensão (1kV–35kV), o isolamento XLPE produzido em uma linha extrusora de fios e cabos de extrusão tripla — aplicando a blindagem interna semicondutora, o isolamento XLPE e a blindagem externa semicondutora em uma única passagem — é o padrão da indústria. Essa abordagem de passagem única elimina a contaminação da interface entre as camadas, um fator crítico para a integridade dielétrica de alta tensão.

Exemplos práticos de tamanhos de cabos por aplicação

A teoria fica mais clara com exemplos concretos de aplicação em diferentes tipos de instalação. Os exemplos trabalhados a seguir cobrem os cenários mais comuns encontrados em ambientes residenciais, comerciais e industriais.

Circuito de Cozinha Residencial (120V, 20A)

NEC 210.11(C)(1) requer pelo menos dois circuitos de pequenos eletrodomésticos de 20A em áreas de cozinha. Cabo: 12 AWG / 2 cobre, tipo NM-B (Romex), disjuntor 20A. O cabo que sai do painel é normalmente de 30 a 60 pés em uma residência unifamiliar. Queda de tensão em 20A acima de 60 pés: VD = (2 × 60 × 1,98 × 20) / 1.000 = 4,75V, que é 3,96% . Aceitável para a maioria das cargas de eletrodomésticos de cozinha. Para uma instalação mais conservadora ou onde o percurso exceda 80 pés, atualize para 10 AWG.

Estação de carregamento EV (240V, 48A contínuo)

Um carregador EV de nível 2 de 11,5 kW consome 48 A a 240 V. Como carga contínua: 48A × 1,25 = 60A ampacidade mínima do condutor. Selecione cobre 6 AWG THWN-2 no conduíte. Para um percurso de 15 metros do painel até a garagem, queda de tensão = (2 × 50 × 0,491 × 48) / 1.000 = 2,36 V = 0,98% – bem dentro dos limites. O tamanho 6 AWG é determinado pela ampacidade, não pela queda de tensão neste caso.

Motor transportador industrial (400V, trifásico, 22kW)

FLC = 22.000 / (1,732 × 400 × 0,87 × 0,92) = 39,7A. Aplique fator de motor de 125%: 39,7 × 1,25 = 49,6A. Selecione condutor de cobre de 10 mm² (classificação 52A em cabo de três núcleos de acordo com IEC 60364). O percurso do cabo é de 85 metros do CCM ao motor. Queda de tensão = (1,732 × 85 × 39,7 × 1,83 Ω/km × 0,001) / 1 = 10,7 V = 2,68% — dentro do limite de 3%. A seleção de 10 mm² é confirmada pelos requisitos de ampacidade e queda de tensão.

Alimentador subterrâneo (240V, 100A, 150 pés)

Um alimentador de subpainel de 100 A usando condutores de alumínio em conduíte de PVC cronograma 40 enterrados a 24 polegadas. Ampacidade necessária: 100A. O condutor de alumínio 1/0 AWG é classificado como 120A a 75°C – atende à ampacidade. Verificação de queda de tensão: alumínio 1/0 AWG R = 0,327 Ω/1.000 pés. VD = (2 × 150 × 0,327 × 100) / 1.000 = 9,81V = 4,09% . Excede os 3% recomendados. Atualização para alumínio 2/0 AWG (R = 0,259 Ω/1.000 pés): VD = 7,77V = 3,24% – ainda marginal. Usar Alumínio 3/0 AWG (R = 0,205 Ω/1.000 pés): VD = 6,15V = 2,56% — aceitável.

Considerações sobre curto-circuito e corrente de falha no dimensionamento de cabos

Para cabos de média e alta tensão, e para cabos industriais de BT próximos a grandes transformadores, o condutor também deve ser dimensionado para suportar a energia térmica da corrente de falta durante o tempo que o dispositivo de proteção leva para eliminar a falta. Isso é chamado de resistência térmica a curto-circuito verifique.

A fórmula é: A (mm²) = (I_sc × √t) / K , onde I_sc é a corrente de curto-circuito prospectiva em amperes, t é o tempo de eliminação da falta em segundos e K é uma constante do material (K = 115 para condutores de cobre isolados com PVC começando em 30°C; K = 135 para cobre isolado com XLPE).

Exemplo: Um cabo alimenta um painel com uma corrente de curto-circuito prospectiva de 25kA e o disjuntor a montante é desligado em 0,2 segundos. A_min = (25.000 × √0,2) / 115 = (25.000 × 0,447) / 115 = 97,2mm² . Isto requer um condutor de cobre mínimo de 120 mm² — independentemente da corrente de carga. Perto de grandes transformadores industriais ou quadros de distribuição principais, o dimensionamento de curto-circuito geralmente determina a seleção do cabo.

Erros comuns no cálculo do tamanho do cabo

Compreender o método de cálculo é apenas metade da batalha. Erros práticos em campo levam a cabos subdimensionados ou superdimensionados, mesmo quando o engenheiro aplica as fórmulas corretamente.

• Usando a corrente da placa de identificação em vez da tabela NEC FLC para motores: NEC 430.22 exige especificamente o uso do valor da tabela NEC, não da placa de identificação, a menos que a placa de identificação seja inferior. Usar a corrente de placa de identificação mais baixa de um motor de maior eficiência e subdimensionar o cabo é uma violação do código.
• Esquecendo de aplicar a redução de agrupamento: Instalar seis condutores THHN em um conduíte e dimensionar cada um para ampacidade individual é um erro muito comum. O fator de empacotamento de 0,80 reduz sua ampacidade efetiva, exigindo condutores maiores.
• Não contabilizando o crescimento futuro da carga: Um circuito com 95% da ampacidade do condutor não deixa espaço para equipamentos adicionais. A melhor prática da indústria é dimensionar os cabos para não mais que 80% da ampacidade nominal em condições normais de operação.
• Misturando valores AWG e métricos na mesma fórmula: Usar valores de resistência AWG (em Ω/1.000 pés) com comprimentos métricos (em metros) sem conversão produz resultados totalmente incorretos. Sempre confirme as unidades antes de calcular.
• Ignorando a temperatura ambiente: O cabo instalado em um sótão a uma temperatura ambiente de 50°C, em vez da linha de base padrão de 30°C, requer uma redução significativa da capacidade. Um THHN 12 AWG classificado como 30A a 30°C só pode transportar 23A a 50°C ambiente – uma redução de 23%.
• Compra de cabo abaixo do padrão: Cabos de fabricantes não verificados podem ter seções transversais reais do condutor 10–15% abaixo da nominal devido ao mau controle dos processos de trefilação e extrusão. Sempre compre cabos listados pela UL ou certificados pela IEC de fontes rastreáveis.

Referência rápida: Resumo da seleção do tamanho do cabo

Para referência rápida no local, a tabela a seguir resume cenários de carga comuns e os tamanhos mínimos de cabo que eles exigem sob condições típicas (condutor de cobre, isolamento de 75°C, temperatura ambiente de 30°C, circuito único em conduíte, trecho de até 50 pés).
