O que você quer dizer com fio e cabo?

O que realmente significam fios e cabos?

Fios e cabos são a espinha dorsal da infraestrutura elétrica moderna, mas muitas pessoas usam esses dois termos de forma intercambiável quando são tecnicamente distintos. Um fio é um condutor único – normalmente um fio de metal, mais comumente cobre ou alumínio – enquanto um cabo é um conjunto de dois ou mais condutores agrupados dentro de uma bainha ou revestimento comum. Essa distinção é extremamente importante na fabricação, instalação e conformidade regulatória.

Em termos práticos, um fio de cobre nu pode ser usado para aterramento, enquanto um cabo multinúcleo isolado em PVC transporta energia em um edifício residencial. O mercado global de fios e cabos foi avaliado em aproximadamente 226 mil milhões de dólares em 2023 e deverá crescer de forma constante, impulsionado pela urbanização, expansão da infraestrutura de veículos elétricos e projetos de energia renovável. Compreender a diferença entre fio e cabo é fundamental para selecionar os materiais, processos de fabricação e equipamentos corretos — incluindo a extrusora certa de fio e cabo.

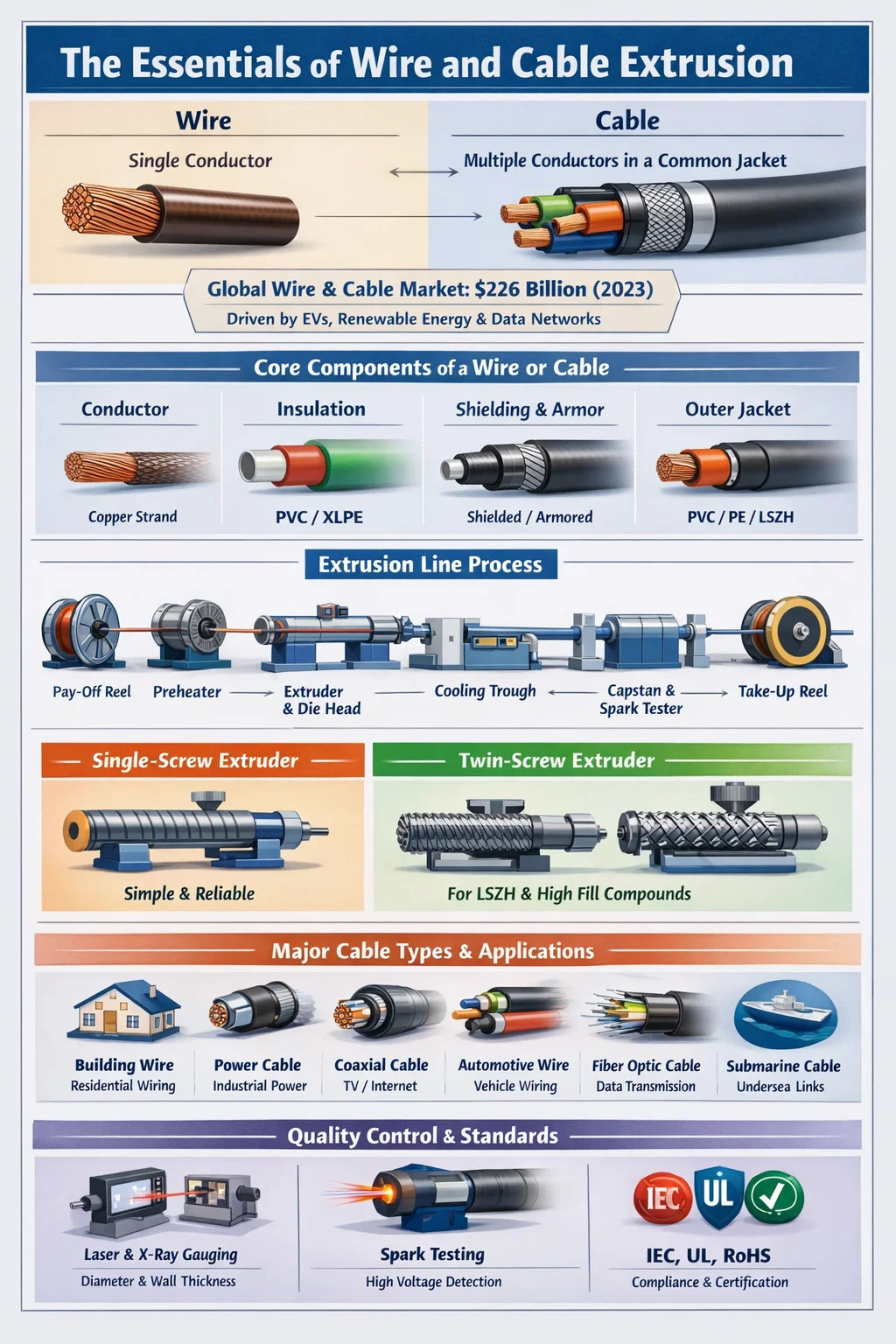

Componentes principais: o que constitui um fio ou cabo

Esteja você olhando para um simples fio de conexão ou um cabo de alimentação de alta tensão, a estrutura fundamental segue um padrão consistente. Cada camada desempenha uma função protetora ou funcional específica.

Maestro

O condutor é o núcleo eletricamente ativo. O cobre continua sendo o material dominante devido à sua condutividade (aproximadamente 58 MS/m), mas o alumínio é amplamente utilizado em linhas de transmissão aéreas devido ao seu menor custo e menor peso. Os condutores podem ser sólidos ou trançados. Os condutores trançados oferecem melhor flexibilidade e são preferidos em aplicações onde os cabos são frequentemente dobrados ou movidos.

Isolamento

O isolamento envolve cada condutor para evitar vazamentos elétricos e curtos-circuitos. Os materiais de isolamento comuns incluem PVC (cloreto de polivinila), XLPE (polietileno reticulado), LSZH (baixa emissão de fumaça e zero halogênio) e compostos de borracha. A escolha depende da tensão operacional, faixa de temperatura e condições ambientais. O isolamento XLPE pode suportar temperaturas de até 90°C continuamente e até 250°C sob condições de curto-circuito , tornando-o padrão em cabos de média e alta tensão.

Blindagem e Armadura

Alguns cabos incluem blindagem metálica (fita de cobre, folha de alumínio ou fios trançados) para bloquear interferências eletromagnéticas. Os cabos blindados adicionam uma camada de fio de aço ou fita de aço para proteção mecânica em aplicações subterrâneas ou industriais.

Jaqueta externa

A capa externa é a camada protetora final que mantém tudo unido e oferece resistência contra umidade, produtos químicos, radiação UV e abrasão mecânica. O PVC é o material de revestimento mais comum em todo o mundo, embora o uso de PE (polietileno) e TPU (poliuretano termoplástico) esteja crescendo em aplicações especiais.

Principais tipos de fios e cabos e suas aplicações

A indústria de fios e cabos abrange uma enorme variedade de tipos de produtos. Cada categoria é projetada para um conjunto específico de requisitos elétricos, mecânicos e ambientais.

Cada uma dessas categorias requer um processo de extrusão específico, e a extrusora de fios e cabos utilizada deve ser adequada à viscosidade do material, à espessura de parede necessária e à velocidade de produção.

O papel de um Extrusora de fios e cabos em Manufatura

A extrusora de fios e cabos é o equipamento central da linha de produção. Sua função principal é aplicar isolamento, revestimento ou outras camadas de polímero em um condutor, derretendo material termoplástico ou termofixo e empurrando-o através de uma matriz ao redor do fio em alta velocidade. Sem uma extrusora configurada corretamente, é impossível obter espessura de parede consistente, boa adesão e as propriedades mecânicas exigidas por normas como IEC 60228, UL 44 ou RoHS.

Uma linha típica de extrusão de fios e cabos inclui os seguintes componentes trabalhando em sequência: um carretel de compensação que alimenta o condutor desencapado, um pré-aquecedor, a própria extrusora com sua cabeça de roscar, uma calha de resfriamento, um cabrestante ou unidade de transporte, um testador de faísca para detecção de defeitos e um carretel de recolhimento. Cada estação deve ser sincronizada com precisão. Mesmo uma variação de 5% na velocidade da linha pode causar desvios na espessura da parede que não atendem aos requisitos de tolerância dimensional.

Extrusoras de parafuso único vs. extrusoras de parafuso duplo

A configuração mais comum na fabricação de fios e cabos é a extrusora de parafuso único , que é favorecido por sua simplicidade, confiabilidade e baixo custo de manutenção. As máquinas de parafuso único lidam com PVC, PE, XLPE e a maioria dos materiais de revestimento padrão de maneira eficaz. As relações L/D (comprimento/diâmetro) do parafuso normalmente variam de 20:1 a 30:1 para aplicações de fios e cabos.

Extrusoras de rosca dupla, tanto co-rotativas quanto contra-rotativas, são usadas quando o composto requer mistura intensiva - por exemplo, ao produzir compostos LSZH (baixa emissão de fumaça e zero halogênio) que contêm altas cargas de cargas minerais como ATH (tri-hidrato de alumínio). Esses enchimentos podem exceder 60% em peso no composto, tornando a dispersão completa crítica para atender aos padrões de desempenho contra incêndio, como EN 60332.

Extrusão Tandem e Dupla Camada

Para cabos que requerem duas camadas de polímero distintas - como uma camada semicondutora mais uma camada de isolamento em cabos de média tensão - é usada extrusão tandem (duas extrusoras em série) ou coextrusão de camada tripla (três extrusoras alimentando uma cabeça de rosca comum simultaneamente). A coextrusão tripla garante que as três camadas sejam unidas enquanto ainda estão quentes, o que é essencial para cabos XLPE onde as interfaces devem estar limpas e sem vazios para evitar descargas parciais em altas tensões.

Principais parâmetros técnicos de uma extrusora de fios e cabos

Ao especificar ou avaliar uma extrusora de fios e cabos, vários parâmetros técnicos determinam se a máquina é adequada para um determinado produto e exigência de rendimento.

• Diâmetro do parafuso: Varia de 30 mm para isolamento de fio fino a 150 mm ou maior para revestimento de cabo pesado. Diâmetros de parafuso maiores proporcionam maior rendimento, mas exigem mais potência de acionamento.
• Relação L/D: Uma relação L/D mais alta proporciona melhor plastificação e mistura. Para PVC, 24:1 a 28:1 é típico; para PE e XLPE, 25:1 a 30:1 é comum.
• Parafuso RPM e taxa de saída: Extrusoras modernas de alta velocidade para fios de telecomunicações podem operar em velocidades de parafuso superiores a 200 RPM, atingindo velocidades de linha de 1.000 m/min ou mais para isolamento de paredes finas em condutores pequenos.
• Zonas de temperatura: O barril é dividido em múltiplas zonas de aquecimento controladas independentemente (normalmente 4 a 8). O controle preciso da zona evita a degradação térmica de materiais sensíveis ao calor, como o PVC, que começa a degradar acima de 200°C.
• Projeto da cabeça de rosca: As cabeças de molde de pressão e as cabeças de molde de tubo têm finalidades diferentes. As matrizes de pressão criam contato íntimo entre o isolamento e o condutor; as matrizes do tubo deixam um pequeno espaço de ar e são usadas onde o isolamento não deve aderir ao condutor.
• Sistema de acionamento: Os inversores vetoriais CA com feedback de malha fechada agora são padrão, permitindo controle preciso de velocidade e melhorias na eficiência energética de 15 a 25% em comparação com sistemas de inversores CC mais antigos.

A seleção do material também afeta o design da extrusora. O PVC é sensível ao cisalhamento e requer uma geometria cuidadosa do parafuso para evitar superaquecimento localizado. O XLPE destinado à reticulação via tubos CV (vulcanização contínua) deve ser processado em temperaturas de fusão controladas para evitar reticulação prematura dentro da extrusora - um fenômeno chamado "queimadura".

Tecnologias de Cross-Linking na Extrusão de Cabos

Para cabos de energia de média e alta tensão, a reticulação do isolamento de polietileno transforma-o de termoplástico em termofixo, melhorando drasticamente sua resistência ao calor e desempenho elétrico a longo prazo. A extrusora de fios e cabos deve ser compatível com o método de reticulação escolhido.

Reticulação de peróxido (linhas CV)

O método mais utilizado para cabos de alta tensão. Depois que a extrusora aplica o composto XLPE, o cabo passa por um tubo de vulcanização contínua (CV) preenchido com nitrogênio a pressão elevada (normalmente de 6 a 12 bar) e temperaturas de até 300°C. O peróxido se decompõe e forma ligações cruzadas covalentes entre cadeias de polietileno. As linhas CV para cabos EHV (tensão extra alta) podem ter 200 metros de comprimento ou mais para fornecer tempo de residência suficiente para reticulação completa antes do resfriamento.

Reticulação de Silano (Monosil e Sioplas)

Um método mais econômico usado para cabos de baixa e média tensão. No processo Monosil, o enxerto de silano ocorre dentro de uma extrusora especialmente projetada, e a reticulação é completada pela imersão do cabo acabado em água quente ou vapor. Isto evita a necessidade de um tubo CV e é adequado para volumes de produção menores.

Reticulação de feixe de elétrons (EB)

Usado para isolamento de fios de paredes finas em aplicações automotivas, aeroespaciais e militares. Após a extrusão, o cabo passa por um acelerador de elétrons que bombardeia o isolamento com elétrons de alta energia, causando reticulação sem o uso de produtos químicos. A reticulação EB produz fios classificados para temperaturas de até 150°C ou superiores, o que é importante para aplicações automotivas próximas a fontes de calor.

Isolamento and Jacketing Materials: How They Affect Extruder Selection

A escolha do material determina diretamente o tipo e a configuração da extrusora de fios e cabos necessária. Cada polímero tem comportamento de fusão diferente, janelas de temperatura de processamento e sensibilidade ao cisalhamento e à degradação.

PVC (cloreto de polivinila)

O PVC representa mais de 40% do material de isolamento e revestimento consumido globalmente na indústria de fios e cabos. É econômico, retardador de chama na forma composta e fácil de processar. As temperaturas de processamento normalmente variam de 160°C a 190°C. Os compostos de PVC estão disponíveis em uma ampla faixa de valores de dureza Shore A (de 60 para graus flexíveis a 95 para tipos rígidos). Os parafusos usados ​​para PVC são normalmente projetos de baixa compressão para evitar calor de cisalhamento excessivo.

PE e HDPE

O polietileno oferece excelentes propriedades dielétricas e resistência à umidade, tornando-o a escolha padrão para cabos de telecomunicações e cabos de distribuição subterrânea. As jaquetas HDPE são comuns em cabos de média tensão e cabos de fibra óptica por sua combinação de rigidez e resistência química. As temperaturas de processamento para PE variam de 180°C a 230°C dependendo do índice de fusão.

Compostos LSZH

Materiais com baixo teor de fumaça e sem halogênio são obrigatórios em aplicações como túneis, edifícios públicos e embarcações navais, onde a fumaça tóxica da queima de PVC pode ser fatal. Os compostos LSZH são normalmente baseados em EVA (etileno vinil acetato) ou misturas de poliolefinas fortemente carregadas com ATH ou MDH (dihidróxido de magnésio) como retardadores de chama. Esses enchimentos tornam os compostos LSZH significativamente mais difíceis de processar , exigindo extrusoras de parafuso duplo ou máquinas de parafuso único especialmente projetadas com parafusos de barreira e caixas de engrenagens de alto torque.

TPU e elastômeros especiais

O poliuretano termoplástico oferece excepcional resistência à abrasão e flexibilidade, tornando-o um material de revestimento preferido para esteiras de arrasto, cabos robóticos e aplicações offshore. O TPU requer controle preciso de temperatura porque sua janela de processamento é estreita — normalmente de 180°C a 210°C — e o superaquecimento causa degradação hidrolítica se o material não tiver sido devidamente seco antes. O teor de umidade deve estar abaixo de 0,02% antes do processamento.

Controle de Qualidade em Extrusão de Fios e Cabos

O controle de qualidade na produção de fios e cabos não é opcional – é obrigatório por padrões internacionais e está diretamente ligado à segurança. Um cabo com isolamento subdimensionado pode falhar catastroficamente em serviço, causando incêndios elétricos ou fatalidades.

Sistemas de medição em linha

As modernas linhas de extrusão são equipadas com medidores de diâmetro em linha usando tecnologia de laser ou raio X. Os medidores a laser medem o diâmetro externo em dois ou três eixos simultaneamente e enviam os dados de volta para os controles de velocidade da linha e de saída da extrusora. Os requisitos de tolerância para muitos tipos de cabos são de ±0,05 mm ou mais apertados , que requer controle de malha fechada em tempo real, em vez de medição manual periódica.

Os medidores de espessura de parede por raios X vão além, medindo a espessura da parede de isolamento em quatro ou mais planos simultaneamente, detectando excentricidade – uma condição em que o condutor está descentralizado dentro do isolamento. A excentricidade além dos limites especificados pode causar ruptura dielétrica em alta tensão.

Teste de faísca

Cada condutor isolado passa por um testador de faíscas (também chamado de detector de férias) na linha de produção. Um eletrodo de alta tensão envolve o cabo e aplica uma tensão de teste CC ou CA. Buracos, vazios ou contaminação que quebrem o isolamento causam uma descarga de faísca, acionando um contador e às vezes parando a linha. As tensões de teste de faísca normalmente variam de 1 kV para fio de baixa tensão a 25 kV ou superior para isolamento de cabo de média tensão , de acordo com normas como IEC 60885-2.

Maestro Resistance and Insulation Resistance Testing

Os testes off-line incluem medições de resistência CC do condutor (para verificar a seção transversal e a pureza do material de acordo com a IEC 60228) e testes de resistência de isolamento usando um megôhmetro. Um bom cabo isolado em PVC deve apresentar valores de resistência de isolamento na ordem de centenas de megaohms por quilômetro à temperatura ambiente.

Padrões e certificações de fios e cabos

A indústria de fios e cabos é regida por uma estrutura abrangente de padrões nacionais e internacionais. A conformidade é exigida para acesso ao mercado na maioria dos países e é verificada por laboratórios de testes terceirizados.

• Padrões IEC (Comissão Eletrotécnica Internacional): IEC 60228 cobre especificações de condutores; A IEC 60502 cobre cabos de alimentação de até 30kV; A IEC 60332 cobre testes de propagação de chamas.
• Padrões UL (Underwriters Laboratories, EUA): UL 44 cobre fios e cabos com isolamento termofixo; UL 83 cobre fios com isolamento termoplástico; UL 1581 é o padrão de referência para fios e cabos elétricos.
• RoHS e REACH: Regulamentações ambientais que restringem substâncias perigosas, incluindo estabilizadores de chumbo em PVC — um desafio de conformidade que impulsionou a reformulação de muitos compostos de fios na Europa e cada vez mais na Ásia.
• CPR (Regulamento de Produtos de Construção, UE): Desde 2017, os cabos utilizados na construção na UE devem ter a marca CE e ser classificados quanto ao desempenho de reação ao fogo (classes Aca a Fca).
• Padrões automotivos: ISO 6722 e LV 216 regem fios automotivos usados em sistemas de 12V e 48V; para fiação de alta tensão de veículos elétricos, a ISO 19642 e a USCAR-2 são cada vez mais referenciadas.

Os fabricantes devem documentar que seu processo de extrusão, formulação de material e produto final atendem ao padrão aplicável. Isso requer registros detalhados do processo, amostras retidas de cabos e auditorias periódicas de terceiros.

Motores de crescimento: onde a demanda por fios e cabos está se expandindo

Várias tendências globais importantes estão criando uma demanda sustentada e acelerada por produtos de fios e cabos e, consequentemente, por extrusoras de fios e cabos de alto desempenho, capazes de produzir os tipos de produtos necessários a custos competitivos.

Chicotes elétricos de veículos elétricos

Um veículo com motor de combustão interna convencional contém aproximadamente 1,5 a 2 quilômetros de fio em seu chicote elétrico. Um veículo elétrico com bateria completa, com distribuição adicional de energia de alta tensão, sistema de gerenciamento de bateria e infraestrutura de carregamento, pode exigir 3 a 4 quilômetros de fio por veículo . Com as vendas globais de veículos elétricos projetadas para atingir 30 milhões de unidades por ano até 2030, isso representa uma demanda enorme e crescente por fios de qualidade automotiva e pelas extrusoras que os produzem.

Infraestrutura de Energia Renovável

Os parques eólicos offshore requerem cabos submarinos de grande diâmetro para conectar as turbinas entre si e à costa. Um único projecto eólico offshore pode exigir centenas de quilómetros de cabos interconjuntos de 33 kV e um cabo de exportação de alta tensão que pode estender-se por 100 km ou mais até um ponto de ligação à rede em terra. Os materiais e processos envolvidos – particularmente a coextrusão tripla de sistemas de isolamento XLPE – exigem as configurações de extrusora de fios e cabos mais sofisticadas disponíveis.

Data Center e Expansão da Rede 5G

O crescimento explosivo da computação em nuvem e da infraestrutura de IA está impulsionando uma demanda sem precedentes por cabos de energia e de sinal para data centers. Enquanto isso, a implementação da rede 5G requer enormes quantidades de cabos de fibra óptica e cabos coaxiais para conexões de estações base. Ambos os produtos exigem extrusão precisa de isolamento de paredes finas em altas velocidades de linha.

Modernização e Eletrificação da Rede

Os governos de todo o mundo estão a investir fortemente na modernização das antigas infra-estruturas de transmissão e distribuição eléctrica. Só os EUA identificaram mais de 65 mil milhões de dólares em necessidades de investimento na rede ao abrigo da recente legislação em infra-estruturas. Grande parte deste investimento flui diretamente para cabos subterrâneos de distribuição de média tensão e cabos de transmissão de alta tensão – todos produzidos em linhas de extrusão de fios e cabos.

Escolhendo a extrusora certa de fios e cabos: considerações práticas

Selecionar uma extrusora de fios e cabos é um investimento de capital significativo – máquinas de fabricantes respeitáveis variam de US$ 100.000 para uma configuração básica de parafuso único a vários milhões de dólares para uma linha completa de extrusão de cabos de alta tensão. A decisão deve levar em conta os requisitos atuais do produto, as mudanças previstas no mix de produtos e o suporte de serviço de longo prazo.

Combine a extrusora com o seu material

Uma única extrusora não pode ser configurada de maneira ideal para compostos de PVC e LSZH sem trocas de rosca. Se a sua produção envolve vários materiais, planeje linhas dedicadas ou invista em sistemas de rosca e cilindro de troca rápida. Muitos fabricantes oferecem cabeçotes de extrusão modulares e múltiplas configurações de parafusos para fornecer flexibilidade sem duplicação completa da linha.

Considere a integração da automação e da indústria 4.0

As modernas extrusoras de fios e cabos vêm cada vez mais com conectividade OPC-UA, permitindo a troca de dados em tempo real com MES (sistemas de execução de fabricação) e plataformas de gerenciamento de qualidade. O controle automatizado de circuito fechado baseado em dados de medição em linha reduz as taxas de refugo e a dependência da habilidade do operador. Alguns fabricantes relatam reduções de sucata de 30–50% após implementar o controle de diâmetro em circuito fechado em comparação com o ajuste manual.

Avalie o suporte pós-venda e a disponibilidade de peças sobressalentes

Uma extrusora que não pode ser reparada rapidamente quando um parafuso ou cilindro se desgasta é um problema de produção. Componentes de desgaste — parafusos, cilindros, pontas cruzadas e matrizes — são consumíveis na extrusão de arame, especialmente quando se utilizam compostos preenchidos com abrasivos. Confirme se o fabricante ou distribuidor regional armazena essas peças e leve em consideração os prazos de entrega no cálculo do custo total de propriedade.

Liderando fabricantes de extrusoras de fios e cabos incluem Maillefer (parte da Nextrom), Troester, Rosendahl Nextrom, Davis-Standard e vários fabricantes chineses, como Taiyuan Heavy Industry e Dalian Rubber & Plastics Machinery. Cada um oferece diferentes equilíbrios de nível de tecnologia, faixa de preço e capacidade de serviço regional.
