O que um cabo SATA faz? Função, tipos e dicas

O que um cabo SATA faz? A resposta direta

Um cabo SATA (Serial ATA) tem um propósito principal: ele cria um canal de comunicação de alta velocidade entre um dispositivo de armazenamento – como uma unidade de disco rígido (HDD), unidade de estado sólido (SSD) ou unidade óptica – e a placa-mãe de um computador. Sem esse cabo, seu sistema não poderá ler ou gravar nesses dispositivos de armazenamento, o que significa nenhum sistema operacional, nenhum arquivo e nenhum computador funcionando em qualquer sentido prático.

Na verdade, existem dois tipos de cabos SATA trabalhando juntos em qualquer configuração de armazenamento: o Cabo de dados SATA , que transmite sinais de dados entre a unidade e a placa-mãe, e o Cabo de alimentação SATA , que fornece energia elétrica da unidade de fonte de alimentação (PSU) para a própria unidade. Ambos são essenciais – uma unidade com apenas um dos dois conectados simplesmente não funcionará.

A construção física desses cabos – desde a espessura do isolamento até a pureza do condutor – depende significativamente do processo de fabricação por trás deles. Os cabos SATA modernos são produzidos usando máquinas extrusoras de fios e cabos de precisão que aplicam isolamento uniformemente sobre condutores de cobre, garantindo a integridade do sinal em todo o comprimento do cabo. Este detalhe de fabricação não é trivial; afeta diretamente as velocidades de transferência, resistência ao calor e durabilidade a longo prazo.

Como os cabos SATA transferem dados: o mecanismo técnico

SATA usa um método de transmissão serial, o que significa que os bits de dados são enviados um de cada vez em um fluxo contínuo, em vez de em paralelo. Este foi um afastamento significativo do antigo padrão PATA (Parallel ATA), que enviava vários bits simultaneamente, mas exigia cabos de fita largos e sofria de interferência de diafonia em velocidades mais altas.

O cabo de dados SATA contém 7 pinos e 3 condutores : dois pares de linhas de sinal diferencial para transmissão e recepção de dados e três linhas de aterramento que reduzem a interferência eletromagnética. A sinalização diferencial significa que o cabo envia o mesmo sinal duas vezes – uma vez normalmente e uma vez invertido – e o dispositivo receptor compara os dois para filtrar o ruído. Esta abordagem permite que os cabos SATA operem de forma confiável em altas frequências, sem os problemas de interferência que assolavam os padrões mais antigos.

Comparação de velocidade de geração SATA

SATA III, que opera em 6 Gb/s com um teto de taxa de transferência efetivo de cerca de 600MB/s , é o padrão atual usado em praticamente todas as versões de desktops e laptops de consumo. O cabo físico em si é compatível com versões anteriores em todas as três gerações – um cabo SATA III pode conectar uma unidade SATA I – embora as velocidades sejam limitadas ao máximo do dispositivo mais lento.

Cabo de alimentação SATA: o que faz e por que é importante

O conector de alimentação SATA é um plugue de 15 pinos que fornece três níveis de tensão separados à unidade conectada: 3,3V, 5V e 12V . Cada tensão desempenha uma função diferente nos componentes internos do inversor. A linha de 12V alimenta principalmente o motor em unidades de disco rígido, girando os pratos a 5.400 ou 7.200 RPM. A linha de 5 V alimenta a placa lógica do inversor e os componentes eletrônicos de leitura/gravação. A linha 3,3V, introduzida na revisão do padrão SATA, é usada por alguns SSDs modernos para seus circuitos controladores de baixo consumo de energia.

O conector de alimentação SATA de 15 pinos substituiu o antigo conector Molex de 4 pinos usado em sistemas PATA. Ele oferece um perfil muito mais fino, roteamento mais fácil dentro de um gabinete e a capacidade de transportar todos os três níveis de tensão simultaneamente através de um único conector. Um SSD típico de laptop de 2,5 polegadas utiliza apenas a linha de 5 V, consumindo apenas 1–3 watts sob carga , enquanto um disco rígido de desktop de 3,5 polegadas girando a 7.200 RPM pode consumir até 8–10 watts durante operações de busca – principalmente através do trilho de 12V.

A qualidade da fiação dentro do cabo de alimentação SATA – particularmente a bitola dos condutores de cobre e a consistência do isolamento – afeta a estabilidade da tensão sob carga. É aqui que os processos de fabricação, como aqueles usados ​​na produção de extrusoras de fios e cabos, tornam-se diretamente relevantes para o desempenho no mundo real.

Como Extrusora de fios e cabos A tecnologia molda a qualidade do cabo SATA

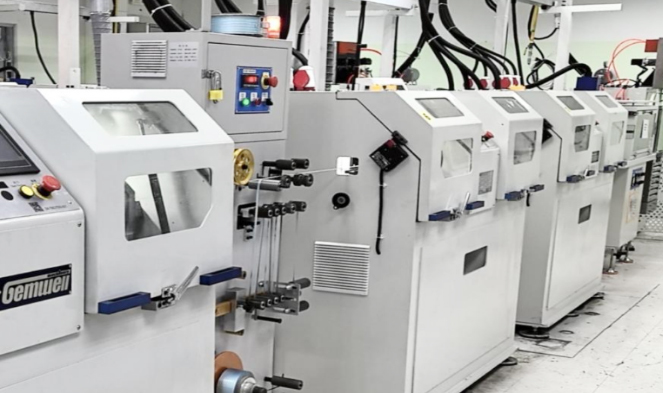

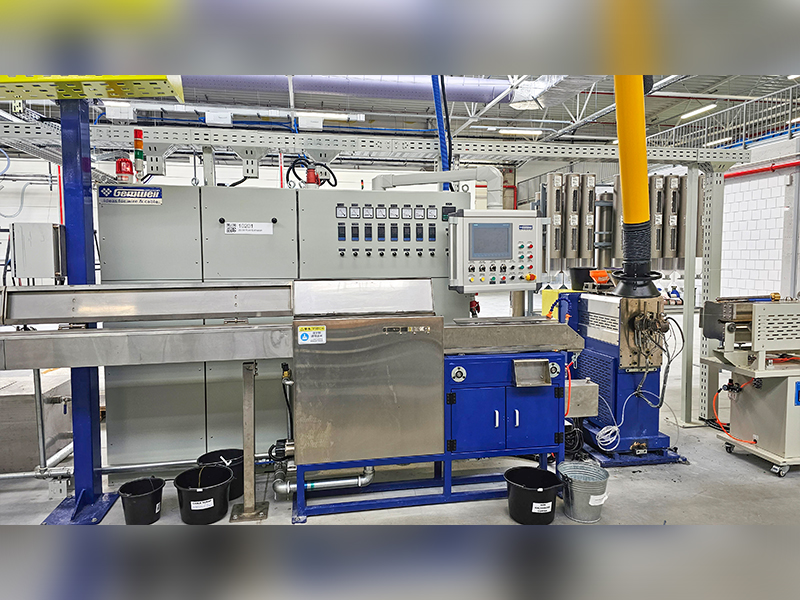

Todo cabo SATA começa sua vida em uma linha de extrusão. Uma extrusora de fios e cabos é uma máquina que força material termoplástico fundido - mais comumente PVC (cloreto de polivinila), LLDPE (polietileno linear de baixa densidade) ou FEP (etileno propileno fluorado) - através de uma matriz em torno de um condutor de cobre, criando um fio revestido de forma consistente. Este não é um detalhe secundário; a qualidade da extrusão determina a uniformidade da espessura do isolamento, as propriedades dielétricas, a resistência à temperatura e a resistência do cabo ao longo dos anos de uso.

Especificamente na produção de cabos SATA, a extrusora de fios e cabos deve aplicar isolamento a condutores muito finos com extrema precisão. Cabos de dados SATA normalmente usam Condutores 28 AWG para linhas de sinal e Condutores 26 AWG para linhas terrestres. Nesses medidores, mesmo um pequeno desvio na espessura do isolamento - digamos, 0,02 mm fora das especificações - pode alterar as características de impedância do cabo e afetar a integridade do sinal nas frequências de 6 Gb/s exigidas pelo SATA III.

O que a qualidade da extrusão afeta no cabo acabado

• Controle de impedância: Os cabos SATA são especificados para manter uma impedância diferencial de 100 ohms (±10%). As inconsistências de extrusão causam variações de impedância que produzem reflexões de sinal e erros de dados.
• Constante dielétrica: O material isolante escolhido e a uniformidade com que ele é aplicado pela extrusora de fios e cabos determinam a rapidez com que os sinais se propagam através do cabo – impactando diretamente a latência no nível de nanossegundos.
• Resistência à temperatura: O isolamento de PVC extrudado na espessura adequada normalmente pode suportar temperaturas de -20°C a 80°C. Pontos finos criados por máquinas extrusoras mal calibradas levam à quebra do isolamento sob o calor sustentado de uma unidade carregada ou de um interior de caixa quente.
• Vida flexível: Como many times a cable can be bent without cracking depends on insulation cross-link density and extrusion consistency. Budget cables often fail at the connector entry points after repeated flexing.
• Adesão do condutor: A temperatura e a pressão de extrusão adequadas garantem que o isolamento se ligue perfeitamente à capa do condutor, sem espaços vazios, o que permitiria a entrada de umidade ao longo do tempo.

Fabricantes de cabos de última geração operam suas linhas de extrusoras de fios e cabos com testes de faísca em tempo real e sistemas de medição de diâmetro que verificam defeitos em cada metro de fio extrudado. Cabos SATA de consumo de marcas confiáveis ​​geralmente passam por esses controles de qualidade. Cabos ultrabaratos de fornecedores desconhecidos — muitas vezes vendidos em grandes quantidades online — frequentemente ignoram essas etapas, resultando em cabos que funcionam bem inicialmente, mas desenvolvem erros intermitentes dentro de 12 a 18 meses.

Cabos SATA planos vs. redondos: diferenças de construção e quando são importantes

Os cabos de dados SATA vêm em dois formatos físicos principais: plano (estilo fita) e redondo. Ambos carregam o mesmo arranjo de sinal de 7 pinos, mas sua construção interna e comportamento prático diferem consideravelmente.

Cabos SATA planos são o estilo padrão fornecido com a maioria das placas-mãe. Os condutores são colocados lado a lado e envoltos em uma bainha termoplástica plana, normalmente produzida por um fio de cabo plano e extrusora de cabo ou por um processo de laminação. Eles são baratos de produzir, assentam perfeitamente nas superfícies e são fáceis de direcionar ao longo das bordas internas de um gabinete de PC. No entanto, eles têm raio de curvatura limitado – forçá-los a fazer curvas apertadas pode torcer os condutores e causar degradação do sinal ou danos físicos ao isolamento em pontos de tensão.

Cabos SATA redondos ou trançados possuem condutores isolados individualmente torcidos ou agrupados dentro de uma capa externa redonda. Essa construção oferece melhor flexibilidade, facilita o roteamento através de canais de gerenciamento de cabos estreitos e oferece blindagem EMI ligeiramente melhor devido ao arranjo de par trançado dos condutores de sinal. Eles custam mais para serem fabricados porque cada condutor deve passar separadamente por uma extrusora de fios e cabos antes da montagem.

Conectores de ângulo reto vs. conectores retos

Além dos planos e redondos, os cabos SATA também vêm com conectores retos ou em ângulo reto (90 graus) em uma ou ambas as extremidades. O conector em ângulo reto é especificamente útil quando uma unidade é montada próxima ao painel lateral de um gabinete, onde um conector reto se projetaria para fora e potencialmente bloquearia o fluxo de ar ou impediria o fechamento do painel. Os conectores de ângulo reto introduzem uma pequena concentração de tensão mecânica no ponto de curvatura, portanto a qualidade do cabo – particularmente a robustez do molde na entrada do conector – torna-se mais importante nessas configurações.

Sinais comuns de que um cabo SATA está falhando

Os cabos SATA falham e com mais frequência do que a maioria das pessoas espera. Como os sintomas de um cabo com defeito imitam os sintomas de uma unidade com defeito, os cabos são frequentemente ignorados durante a solução de problemas. Saber o que procurar economiza tempo e evita substituições desnecessárias de unidades.

• Detecção de unidade intermitente: O BIOS ou sistema operacional às vezes vê a unidade, mas outras não. Este é um sintoma clássico de um conector de cabo de dados SATA solto ou danificado que não faz contato consistente com os pinos.
• Erros frequentes de leitura/gravação: Os aplicativos relatam erros ao acessar arquivos ou o sistema operacional registra erros de disco no visualizador de eventos. Se o diagnóstico SMART mostrar que a unidade está íntegra, o cabo será o próximo suspeito lógico.
• Quedas repentinas de desempenho: Um SSD SATA III que normalmente lê a 500 MB/s testa repentinamente a 150 MB/s. Essa velocidade corresponde à largura de banda SATA I — um sinal de que o link está negociando até o menor denominador comum devido a erros de sinal em um cabo degradado.
• Unidades que clicam ou não giram: Embora isso geralmente indique um problema mecânico na unidade, problemas no cabo de alimentação podem fazer com que a unidade não receba tensão adequada para girar o motor, produzindo sintomas semelhantes.
• Falhas de inicialização após movimentação do caso: Mover um PC faz com que os cabos se flexionem e se desloquem. Um cabo que estava no limite da funcionalidade pode perder totalmente o contato após uma única realocação.

A solução em todos esses casos é muitas vezes um Cabo de substituição de US$ 3 a US$ 8 , mas as pessoas frequentemente passam horas executando diagnósticos em uma unidade perfeitamente boa. Sempre troque o cabo primeiro quando problemas de armazenamento aparecerem repentinamente, sem sintomas prévios de desgaste da unidade.

Cabos SATA em diferentes aplicações de dispositivos

Embora os PCs desktop sejam o contexto mais comum para cabos SATA, a interface aparece em uma ampla variedade de hardware – e os requisitos do cabo mudam dependendo da aplicação.

Computadores desktop

Discos rígidos padrão de 3,5 polegadas e SSDs de 2,5 polegadas em torres de desktop usam dados SATA de tamanho normal e conectores de alimentação. Placas-mãe no formato ATX normalmente fornecem 4 a 8 portas SATA , permitindo múltiplas unidades. Placas HEDT (High-End Desktop) de última geração podem oferecer até 12 portas SATA para construções com uso intensivo de armazenamento, como servidores NAS ou estações de trabalho de edição de vídeo.

Computadores portáteis

Os laptops usam unidades de 2,5 polegadas com a mesma interface SATA, mas o cabo geralmente é uma fita muito curta, às vezes de conexão direta, integrada ao conjunto do compartimento da unidade. Os cabos SATA pós-venda para laptops devem ser feitos com especificações exatas de comprimento e flexibilidade – aqui, as propriedades flexíveis da capa do cabo, determinadas em parte pelas escolhas dos materiais da extrusora de fios e cabos, tornam-se críticas porque o cabo suporta tensão toda vez que o chassi flexiona durante o uso normal.

Servidores e dispositivos NAS

Em ambientes de servidor, os cabos SATA devem atender a padrões de durabilidade mais elevados porque as unidades são acessadas continuamente, geralmente 24 horas por dia, 7 dias por semana. Os cabos de nível de servidor usam materiais de isolamento mais pesados ​​e conectores de travamento para evitar desconexão acidental. Algumas configurações empresariais usam eSATA (SATA Externo) para conectar gabinetes de armazenamento externo — uma variante que usa um conector físico diferente, mas o mesmo protocolo de sinalização, com cabos blindados contra EMI externo e classificados para execuções mais longas, até 2 metros versus o limite típico de 1 metro dos cabos SATA internos.

Unidades ópticas e hardware especializado

As unidades de DVD e Blu-ray também usam conexões SATA padrão, assim como algumas unidades de fita e alguns sistemas embarcados industriais. O cabo desempenha a mesma função em todos eles: estabelecer um caminho de dados e fornecer energia. As aplicações industriais às vezes exigem cabos com classificações de temperatura mais amplas, o que significa que os fabricantes devem usar diferentes compostos de isolamento em suas linhas de extrusão de fios e cabos – materiais como polietileno reticulado (XLPE) em vez de PVC padrão, classificado para operação contínua a 90°C ou superior.

SATA versus outras interfaces de armazenamento: onde o cabo se encaixa no cenário geral

Compreender o que um cabo SATA faz também significa compreender onde ele se situa em relação a outras tecnologias de conexão de armazenamento, especialmente porque as unidades NVMe e M.2 se tornaram populares.

As unidades NVMe M.2 são conectadas diretamente em um slot na placa-mãe e não requerem nenhum cabo separado – elas recebem sinais de dados e energia através do próprio conector M.2. Isso os torna mais rápidos e organizados em uma construção gerenciada por cabos. No entanto, os cabos SATA continuam amplamente relevantes porque as unidades de disco rígido ainda dominam o armazenamento de grande capacidade e custo por terabyte — um HDD de 20 TB custa atualmente uma fração de um SSD NVMe de 20 TB — e todos os HDDs usam a interface SATA. Os SSDs SATA também continuam populares como opções de atualização acessíveis em sistemas mais antigos que não possuem slots M.2.

Escolhendo o cabo SATA certo: o que procurar

Nem todos os cabos SATA são criados iguais. Dado que o cabo em si é barato em relação às unidades que ele conecta – e ao custo da perda de dados devido a uma falha no cabo – vale a pena escolher com cuidado. Aqui está o que avaliar:

Material e medidor do condutor

Procure cabos que especifiquem condutores de cobre livre de oxigênio (OFC). O fio OFC tem menos impurezas do que o cobre padrão, o que se traduz em menor resistência por unidade de comprimento e melhor transmissão de sinal. O condutor é passado através de uma matriz para atingir a bitola AWG especificada e, em seguida, passa por uma extrusora de fios e cabos para receber seu revestimento isolante. Os cabos que não especificam o tipo de condutor são frequentemente feitos de alumínio revestido de cobre (CCA), que tem aproximadamente 60% da condutividade do cobre e é mais frágil sob tensão de flexão.

Bloqueando guias do conector

Os conectores SATA padrão não possuem mecanismo de travamento. Eles dependem apenas do atrito para permanecer no lugar. Num sistema com vibração – perto de uma ventoinha potente, num veículo ou em qualquer aplicação móvel – este é um risco real. Cabos com trava de travamento ou clipe de retenção no corpo do conector, fixe mecanicamente a conexão e evite a desconexão acidental. Muitos cabos premium incluem esse recurso por um pequeno custo adicional.

Comprimento do cabo

A especificação SATA permite comprimentos de cabo de até 1 metro (aproximadamente 39 polegadas) para cabos internos. A maioria dos sistemas pré-construídos utiliza cabos na faixa de 45–50 cm, o que é suficiente para configurações de torre padrão. Cabos mais longos estão disponíveis, mas apresentam mais resistência e potencial para degradação do sinal, portanto evite comprimento excessivo — use o cabo mais curto que alcance confortavelmente da porta da placa-mãe até a unidade, sem tensão ou curvas acentuadas.

Material da jaqueta

A capa externa do cabo – aplicada por uma extrusora de fios e cabos como camada final de extrusão em construções de cabos multicamadas – determina flexibilidade, resistência à temperatura e resistência química. Os cabos padrão usam PVC, que é flexível e barato. Para ambientes de alta temperatura (como servidores densos montados em rack ou gabinetes industriais), procure cabos com revestimentos LLDPE ou FEP, que oferecem melhor resistência ao calor e menor liberação de gases — a liberação de vapores químicos que podem contaminar componentes eletrônicos sensíveis ao longo do tempo em gabinetes selados.

Marca e Certificação

Cabos de marcas estabelecidas como Sabrent, StarTech, Rosewill e Monoprice utilizam linhas de fabricação com controle de qualidade consistente, incluindo medição de diâmetro em linha durante a extrusão e testes de continuidade de 100% após a montagem. Cabos genéricos sem identificação de marca ignoram estas etapas. A listagem UL (para mercados norte-americanos) e a marcação CE (para mercados europeus) indicam que o cabo atende aos padrões mínimos de segurança elétrica e construção.

Como to Properly Connect and Route SATA Cables

A instalação correta é tão importante quanto a qualidade do cabo. Um cabo de alta qualidade instalado descuidadamente não tem melhor desempenho do que um cabo barato.

1. Identifique as portas SATA da sua placa-mãe. Eles normalmente estão localizados ao longo da borda direita da placa em sistemas ATX, rotulados como SATA0 a SATA5 ou similar. Use primeiro as portas com números mais baixos; eles geralmente são conectados ao controlador SATA primário, que fornece o melhor desempenho e suporte à prioridade de inicialização.
2. Conecte o cabo de dados. O conector de dados SATA possui um entalhe em forma de L para que só possa ser inserido em uma orientação. Pressione-o firmemente na porta de dados da unidade até senti-lo encaixar completamente. Se estiver usando um cabo de travamento, engate a trava.
3. Conecte o cabo de alimentação. O conector de alimentação SATA de 15 pinos também é chaveado e é inserido apenas em uma direção. Ele requer mais força de inserção do que o conector de dados devido à maior área de contato – aplique pressão constante e uniforme em vez de balançar o conector, o que pode entortar ou rachar o invólucro do conector.
4. Passe o cabo sem dobras acentuadas. Mantenha um raio de curvatura de pelo menos 25 mm (cerca de 1 polegada) em todos os pontos ao longo do cabo. Os cabos planos são particularmente vulneráveis ​​a dobras — se um conector em ângulo reto estiver disponível, use-o próximo à extremidade da unidade para eliminar a dobra no ponto de entrada do conector, onde a maioria das falhas se origina.
5. Proteja o excesso de comprimento do cabo. Use abraçadeiras ou tiras de velcro para afastar o excesso de cabo dos ventiladores e dos caminhos de fluxo de ar. Um cabo SATA não seguro pode ser puxado para dentro da pá do ventilador, causando danos ao cabo e falha do ventilador.
6. Verifique no BIOS após a inicialização. Após a instalação, entre no BIOS/UEFI do sistema e confirme se a unidade aparece na lista de dispositivos de armazenamento. Caso contrário, verifique as conexões dos dois cabos antes de assumir um problema na unidade ou na placa-mãe.

A cadeia de fabricação por trás de cada cabo SATA

Para entender completamente o que um cabo SATA faz e por que a qualidade é importante, é útil rastrear o processo de produção que o cria. Um único cabo SATA passa por vários estágios de fabricação antes de chegar às mãos do fabricante de PCs.

Ele começa com uma barra de cobre, puxada através de uma trefiladeira até o medidor AWG alvo. O fio trefilado passa então por uma extrusora de fios e cabos, onde é aplicado o isolamento termoplástico. Em uma extrusora de parafuso único – o tipo mais comum na fabricação de cabos – o composto de isolamento é alimentado em forma de pellet em um cilindro aquecido, derretido e forçado através de uma matriz cruzada que reveste o fio à medida que ele se move. As velocidades de linha para fios de bitola fina, como 28 AWG, normalmente funcionam em 100–600 metros por minuto , com o perfil de temperatura da extrusora e a velocidade da rosca cuidadosamente controlados para manter uma espessura de isolamento consistente.

Após a extrusão, os condutores isolados são montados – planos para a construção de cabos planos ou torcidos em pares para a construção de cabos redondos. As configurações de par trançado seguem taxas de torção específicas (voltas por unidade de comprimento) para controlar a impedância diferencial. Os condutores montados podem então ser passados ​​através de uma segunda extrusora de fios e cabos para aplicar uma capa externa geral.

A terminação do conector é a seguinte: as extremidades do cabo são cortadas no comprimento certo, descascadas e crimpadas ou moldadas com os invólucros plásticos do conector SATA. Todo o conjunto é então testado quanto à continuidade, curtos-circuitos e, em alguns casos, características de impedância de alta frequência usando equipamento de reflectometria no domínio do tempo (TDR).

Todo esse processo – desde a linha de extrusão de fios e cabos até o cabo acabado – ocorre principalmente em instalações na China, Taiwan e, cada vez mais, no Vietnã e na Índia. A diferença entre um cabo de US$ 2 e um cabo de US$ 7 normalmente reside nas etapas de controle de qualidade executadas e na precisão com que o processo de extrusão de fios e cabos é monitorado durante a produção.
