Como fazer um cabo Ethernet: guia passo a passo

Fazer seu próprio cabo Ethernet é simples quando você entende a sequência de fiação, as ferramentas certas e o padrão de cabo necessário. Todo o processo leva menos de 10 minutos por cabo assim que tiver os materiais prontos. Você crava conectores RJ45 em cada extremidade de um cabo de par trançado, seguindo o padrão de fiação T568Um ou T568B, e depois verifica a conexão com um testador de cabo. Essa é a resposta curta. O restante deste guia se aprofunda em cada etapa, cada variável e cada erro que vale a pena evitar.

Esteja você administrando um laboratório doméstico, conectando um escritório ou substituindo um patch cable danificado, construir seu próprio cabo Ethernet oferece controle exato do comprimento, a capacidade de escolher materiais de alta qualidade e uma compreensão real do que está dentro do cabo em que você está confiando com sua rede.

O que realmente há dentro de um cabo Ethernet

Antes de crimpar qualquer coisa, é útil saber com o que você está trabalhando. Um cabo Ethernet padrão contém quatro pares trançados de fio de cobre – oito condutores no total . A torção é intencional. Cada par é torcido a uma taxa ligeiramente diferente para cancelar a interferência eletromagnética (EMI) dos pares vizinhos, uma propriedade chamada cancelamento de diafonia.

A capa externa do cabo – a parte que você vê e manuseia – normalmente é feita de PVC ou de um composto de baixa emissão de fumaça e zero halogênio (LSZH). Esta jaqueta é produzida em comprimentos contínuos usando um extrusora de fios e cabos , uma máquina que derrete o material de isolamento e o força ao redor dos condutores de cobre à medida que eles passam por uma matriz. A uniformidade e a espessura desta capa extrudada afetam diretamente a flexibilidade do cabo, sua resistência a temperaturas extremas e sua capacidade de atender às classificações de segurança contra incêndio como CM, CMR ou CMP.

Dentro da capa, cada condutor individual também é revestido com uma fina camada de isolamento plástico colorido – novamente aplicado por um extrusora de fios e cabos durante a fabricação. Esse código de cores é o que permite seguir os diagramas de fiação T568A e T568B com precisão ao terminar o cabo manualmente.

Categorias de cabos Ethernet e suas especificações

Para a maioria dos projetos de cabos Ethernet DIY, Cat6 é o ponto ideal prático . Está amplamente disponível, suporta velocidades de gigabit em percursos completos de 100 metros, suporta 10 Gbps em distâncias mais curtas e custa apenas um pouco mais que o Cat5e. Vale a pena considerar Cat6A se você estiver fazendo uma instalação permanente na parede e quiser uma proteção futura a 10 Gbps em todos os 100 metros.

Ferramentas e materiais necessários antes de começar

Cortar atalhos nas ferramentas é onde começa a maioria dos cabos Ethernet com falha. Uma crimpagem ruim é invisível aos olhos, mas devastadora para sinalizar a integridade. Aqui está tudo que você precisa para fazer o trabalho corretamente:

Ferramentas essenciais

• Ferramenta de crimpagem — Esta é a ferramenta mais importante. Um crimpador de catraca de qualidade (como os fabricados pela Platinum Tools ou Klein Tools) aplica pressão uniforme e consistente em todos os oito pinos simultaneamente. Crimpadores baratos sem catraca são a causa número um de conexões intermitentes.
• Decapador de cabos — Um descascador de cabos dedicado perfura a capa externa sem cortar o isolamento do condutor interno. Você pode usar um canivete em caso de emergência, mas o isolamento interno cortado causa curtos-circuitos e degradação do sinal.
• Tesoura ou tesoura de corte rente — Para cortar os condutores em um comprimento uniforme antes da inserção no conector RJ45.
• Testador de cabos — Não negociável se você estiver fazendo mais de um cabo. Um testador de continuidade básico custa menos de US$ 20 e confirma que todos os oito pinos estão conectados corretamente em ambas as extremidades.
• Régua ou fita métrica — Para medir o comprimento do cabo com precisão e verificar se você não desenrolou mais do que a quantidade recomendada de condutor em cada extremidade.

Materiais

• Carretel em massa de cabo Ethernet - Compre a pé ou em carretéis de 250 pés, 500 pés ou 1.000 pés, dependendo do escopo do seu projeto. A capa do cabo, produzida através de um extrusora de cabo durante a fabricação, deve ser marcado com sua classificação de categoria, bitola do condutor (normalmente 23 AWG para Cat6) e quaisquer listagens de segurança aplicáveis (CMR para riser, CMP para espaços plenum).
• Conectores RJ45 — Compre conectores que correspondam à sua categoria de cabo. Os cabos Cat6 com condutores de maior diâmetro e estrias internas requerem conectores com classificação Cat6 com um canal condutor mais largo. O uso de conectores Cat5e no cabo Cat6 resulta em um ajuste inadequado e falha na crimpagem.
• Botas de alívio de tensão (opcional) — Essas mangas plásticas deslizam sobre o cabo antes de crimpá-lo e encaixam-se no conector RJ45 para proteger a junção de dobras repetidas.
• Etiquetas ou marcadores de cabos — Identifique ambas as extremidades de cada cabo que você fizer. Isso economiza horas de solução de problemas posteriormente.

Compreendendo os padrões de fiação T568A vs T568B

É aqui que as pessoas ficam confusas, então vamos resolver isso diretamente. Existem dois padrões de fiação aceitos para cabos Ethernet: T568A e T568B , definido pelo padrão TIA/EIA-568. Eles diferem apenas na disposição dos pares laranja e verde (pinos 1, 2, 3 e 6). Ambos funcionam bem para Ethernet gigabit. A escolha importa apenas para consistência dentro de uma única instalação.

T568B é o padrão mais comumente usado nos Estados Unidos , especialmente em ambientes comerciais e empresariais. O T568A é preferido em instalações governamentais (é especificado em alguns padrões de rede do governo federal dos EUA) e é tecnicamente o padrão preferido pela TIA para novas instalações. Na prática, desde que você use o mesmo padrão em ambas as extremidades de um cabo direto, ele funciona.

Fixaragem T568B (da esquerda para a direita, guia voltada para baixo)

Cabos diretos versus cabos cruzados

A cabo direto usa o mesmo padrão de fiação (T568A ou T568B) em ambas as extremidades. Isso é o que você faz em quase todas as situações: conectando um computador a um switch, um switch a um roteador, uma tomada de parede a um patch panel. Um cabo cruzado usa T568A em uma extremidade e T568B na outra, trocando os pares de transmissão e recepção. Historicamente, cabos cruzados eram necessários para conectar dois computadores diretamente, sem um switch. Hoje, praticamente todas as placas de interface de rede (NICs) e switches modernos suportam Auto-MDI/MDIX, que detecta e corrige automaticamente o tipo de cabo, tornando os cabos cruzados em sua maioria obsoletos. Ainda assim, conhecer a distinção evita confusão quando você encontra um cabo cruzado antigo em uma instalação legada.

Passo a passo: como fazer um cabo Ethernet

Siga estas etapas cuidadosamente. A diferença entre um cabo que funciona em velocidades de gigabit e outro que falha em 100 Mbps – ou não conecta de forma alguma – geralmente se resume a milímetros de condutor exposto ou ao ângulo de um único fio.

Etapa 1: corte o cabo no comprimento certo

Meça a distância que você precisa percorrer e corte o cabo. Adicione pelo menos 6 a 12 polegadas de comprimento extra para compensar as terminações em cada extremidade e para ter alguma folga para futuras reterminações se um conector falhar. O comprimento máximo para um único segmento de cabo Ethernet é de 100 metros (328 pés) para Cat5e até Cat6A. Exceder isso causa atenuação do sinal e conexões não confiáveis.

Se você estiver usando botas de alívio de tensão, deslize uma no cabo agora – antes de conectar o conector – porque você não poderá adicioná-las depois.

Etapa 2: retire a jaqueta externa

Use seu descascador de cabos para marcar e remover aproximadamente 1 a 1,5 polegadas (25 a 38 mm) da capa externa de cada extremidade. Marque suavemente - você está cortando material de revestimento de PVC ou LSZH que foi aplicado por uma extrusora de fios e cabos com espessura controlada e não exige muita pressão. Girar o stripper ao redor do cabo uma ou duas vezes é suficiente. Retire a seção marcada da jaqueta para expor os quatro pares trançados dentro.

Inspecione os condutores. Se o isolamento colorido de qualquer fio individual for cortado ou cortado, corte ainda mais o cabo e comece esta etapa novamente. Um isolador cortado causa um curto-circuito entre condutores adjacentes sob a sinalização de alta frequência da Ethernet moderna.

Alguns cabos Cat6 possuem uma ranhura de plástico em forma de cruz (também chamada de separador ou preenchimento em X) que percorre todo o comprimento do cabo para manter os pares fisicamente separados e reduzir diafonia. Se o seu tiver, corte-o rente ao corte da jaqueta usando um recorte rente.

Etapa 3: desenrole e organize os pares

Desenrosque cuidadosamente cada um dos quatro pares e endireite os condutores individuais. Para o T568B, organize-os da esquerda para a direita nesta ordem: laranja/branco, laranja, verde/branco, azul, azul/branco, verde, marrom/branco, marrom.

Esta é a etapa que mais atrapalha os iniciantes. Não tenha pressa aqui. Coloque os fios em sua mão e verifique a sequência duas vezes antes de continuar. Um fio transposto significa que o cabo não funcionará – ou pior, funcionará de forma intermitente, o que é mais difícil de diagnosticar.

Não desenrole mais condutor do que o necessário. O padrão TIA/EIA-568 especifica um comprimento máximo sem torção de 13 mm (cerca de meia polegada) para Cat6. O desenrolamento excessivo degrada o desempenho de diafonia do cabo e pode fazer com que ele falhe nos testes de certificação, mesmo que ele se conecte a velocidades de gigabit durante os testes básicos.

Etapa 4: apare os condutores em comprimento uniforme

Segure todos os oito condutores planos e uniformes em sua mão, mantendo a sequência correta da esquerda para a direita. Usando recortes de corte rente, corte-os todos no mesmo comprimento - aproximadamente 12 a 14 mm (cerca de meia polegada) de onde termina a jaqueta externa. O objetivo é um corte perfeitamente nivelado e uniforme em todos os oito fios. Comprimentos irregulares significam que alguns condutores não alcançarão os pinos do conector RJ45, produzindo um circuito aberto nesses pinos.

Etapa 5: Insira os condutores no conector RJ45

Segure o conector RJ45 com a aba voltada para baixo e a extremidade aberta voltada para você. Deslize os oito condutores nos oito canais do conector, mantendo sua ordem. Empurre-os firmemente até o fim - cada condutor deve tocar a parede frontal do conector para que os pinos de crimpagem façam contato adequado.

Antes de crimpá-lo, observe a parte frontal do conector (a extremidade onde estão os pinos). Você deverá ver uma cor diferente em cada posição do pino e a capa deverá estar visível dentro da seção de alívio de tensão traseira do conector. Se a capa não estiver dentro do conector, o alívio de tensão mecânica não encaixará corretamente e o cabo ficará frágil nessa junção.

Use conectores RJ45 de passagem se estiver aprendendo - eles têm uma abertura na frente que permite empurrar os condutores por completo e aparar o excesso após a crimpagem. Eles são mais fáceis de carregar corretamente e produzem resultados mais consistentes para iniciantes.

Etapa 6: crimpar o conector

Insira o conector RJ45 carregado na matriz correspondente em sua ferramenta de crimpagem. Aperte as alças com firmeza e totalmente. Um crimpador de catraca clicará e será liberado quando pressão suficiente for aplicada. Um crimpador sem catraca exige que você avalie a pressão pelo toque - aperte com força suficiente para que todos os oito pinos sejam totalmente inseridos no isolamento do condutor e a guia de alívio de tensão seja totalmente pressionada na capa do cabo.

Se você usou um conector de passagem, corte o excesso de condutor que se projeta na frente com seu recorte rente. A face recortada deve ficar nivelada com a frente do conector.

Repita todas as etapas para a outra extremidade do cabo. Para um cabo direto, use o mesmo padrão de fiação (T568B ou T568A) em ambas as extremidades.

Etapa 7: teste o cabo

Conecte ambas as extremidades do cabo acabado em um testador de cabo. O testador envia um sinal através de cada um dos oito pinos em sequência e confirma que cada pino em uma extremidade se conecta ao pino correspondente na outra extremidade e que nenhum pino está em curto. Um resultado aprovado em um testador de continuidade básico significa:

• Todos os oito condutores estão conectados corretamente (sem aberturas)
• Nenhum condutor é cruzado ou trocado
• Nenhum condutor está em curto entre si

Um testador de continuidade básico não verifica características de desempenho como atenuação, perda de retorno ou diafonia próxima (NEXT). Para instalações de infraestrutura crítica, um certificador de cabos profissional (como os fabricados pela Fluke Networks) realiza testes completos de certificação TIA-568. Esses dispositivos custam vários milhares de dólares e normalmente são alugados ou de propriedade de instaladores de rede profissionais.

Como a fabricação de cabos afeta os cabos que você compra e usa

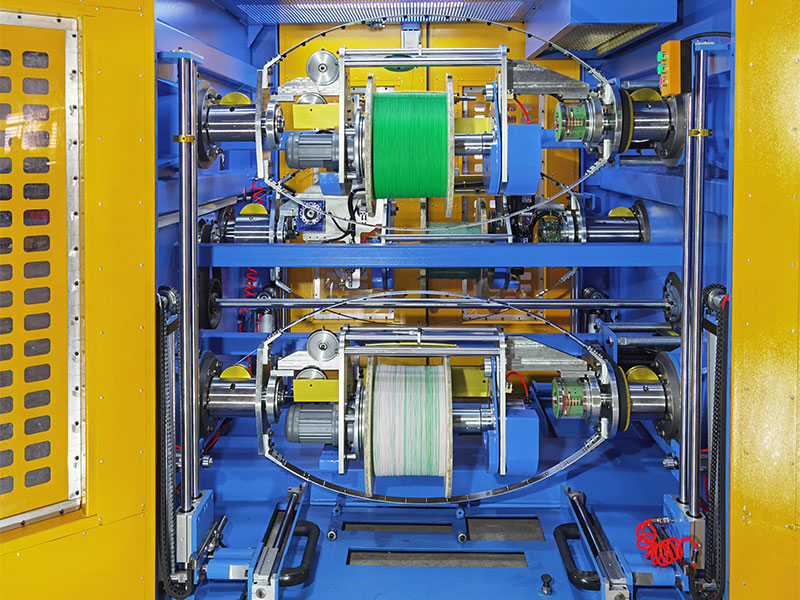

Quando você compra um carretel de cabo Cat6 ou Cat6A, a qualidade desse cabo é determinada em grande parte pela forma como ele foi fabricado – especificamente pela precisão e condição do cabo. extrusora de fios e cabos usado para aplicar isolamento aos condutores e o equipamento usado para controlar a torção de cada par.

Uma extrusora de fios e cabos funciona derretendo um composto de isolamento termoplástico (PVC, polietileno ou material LSZH) e forçando-o através de uma cruzeta em torno de um condutor em movimento. A extrusora controla a espessura e a concentricidade da camada de isolamento com tolerâncias muito restritas. Para condutores de cabos Ethernet, a espessura do isolamento afeta diretamente a constante dielétrica do cabo, que determina a velocidade e impedância de propagação do sinal. O cabo Cat6 deve manter uma impedância característica de 100 ohms ±15% em toda a sua faixa de frequência — uma especificação que depende inteiramente da geometria de isolamento consistente da extrusora de cabo.

É por isso que há uma diferença significativa entre cabos de marca premium e cabos baratos e sem nome adquiridos de fornecedores não verificados. Cabos feitos em extrusoras com manutenção deficiente ou de baixa precisão podem ter espessura de isolamento inconsistente, condutores descentralizados (má concentricidade) ou espessura de parede de revestimento variável - tudo isso pode fazer com que um cabo falhe nos padrões de desempenho, mesmo que passe em um teste básico de continuidade. Um cabo que parece funcional a 100 Mbps pode não conseguir sustentar de forma confiável 1 Gbps ou 10 Gbps devido a essas inconsistências de fabricação.

Além disso, alguns fabricantes de cabos baratos substituem condutores de alumínio revestido de cobre (CCA) por cobre sólido. O CCA tem aproximadamente 60% da condutividade do cobre puro , maior resistência e desempenho significativamente pior em aplicações Power over Ethernet (PoE) onde o cabo deve transportar dados e energia elétrica. Sempre verifique se o cabo que você está comprando está marcado como “BC” (cobre puro) em vez de “CCA” se o desempenho e a compatibilidade PoE forem importantes.

Cabo condutor de núcleo sólido versus cabo trançado: qual usar

O cabo Ethernet está disponível em duas construções de condutores: sólido e trançado. Essa distinção é mais importante do que a maioria das pessoas imagina.

Cabo condutor sólido

Cada um dos oito condutores é um único fio de cobre, normalmente 23 AWG para Cat6 . O cabo condutor sólido é projetado para instalações permanentes: passando por paredes, tetos, conduítes e entre painéis de conexão e tomadas keystone. Possui desempenho elétrico superior em altas frequências (menor atenuação, melhores características de diafonia), mas é mais rígido e mais sujeito à fadiga do condutor se flexionado repetidamente. O cabo condutor sólido não deve ser usado em aplicações onde o cabo é regularmente movido, enrolado ou flexionado nos conectores.

Cabo condutor trançado

Cada condutor é composto de vários fios finos de cobre agrupados, normalmente 7 fios por condutor. O cabo trançado é mais macio, mais flexível e suporta dobras repetidas sem quebrar – tornando-o a escolha certa para patch cables: o cabo curto entre uma tomada de parede e um computador, ou entre uma porta de patch panel e uma porta de switch. O cabo trançado tem uma resistência ligeiramente maior por unidade de comprimento do que o cabo sólido, mas em comprimentos de patch cable (normalmente abaixo de 5 metros), essa diferença é insignificante.

Para cabos Ethernet DIY usados ​​como cabos patch, use cabo condutor trançado. Para fiação estruturada permanente dentro das paredes, use cabo condutor sólido.

Cabo blindado versus não blindado: quando a blindagem é importante

A maior parte dos cabos Ethernet usados em residências e escritórios é UTP – Unshielded Twisted Pair. A construção de par trançado por si só fornece rejeição de ruído adequada para a maioria dos ambientes. O cabo blindado adiciona uma ou mais camadas de blindagem metálica – folha, trança ou ambas – ao redor dos pares ou ao redor de todo o feixe de cabos.

O cabo blindado requer conectores RJ45 blindados, e a blindagem deve ser conectada a um aterramento adequado em uma extremidade (normalmente no patch panel ou switch). Uma blindagem inadequadamente aterrada pode, na verdade, introduzir ruído em vez de eliminá-lo – um fenômeno chamado loop de terra. Para uso doméstico e de escritório padrão, Cabo UTP com instalação adequada é suficiente para todas as aplicações modernas de gigabit e 10 gigabit.

Erros comuns e como corrigi-los

A maioria dos cabos Ethernet DIY com falha remonta a um pequeno conjunto de erros recorrentes. Conhecê-los com antecedência economiza tempo e desperdício de materiais.

Fios fora de serviço

O erro mais comum. Um par transposto significa que o testador de cabo mostra uma falha de “par invertido” ou “par dividido”. Um par dividido é particularmente insidioso: o cabo pode se conectar em baixas velocidades, mas falhar sob carga em gigabit porque os pares não combinam corretamente. Sempre verifique novamente a sequência dos fios antes de crimpá-los. Não há outra solução senão cortar o conector e reterminar.

Condutores que não alcançam a frente do conector

Se os condutores não alcançarem a parede frontal da caixa RJ45, os pinos de crimpagem não perfurarão o isolamento e entrarão em contato com o cobre. O resultado é um circuito aberto nesses pinos. Olhe pela frente do conector com boa iluminação antes de crimpá-lo – você deverá ver a cor de cada condutor em seu slot de pino correspondente. Caso contrário, empurre o cabo novamente e verifique se há algum condutor mais curto ou dobrado para trás.

A jaqueta não está dentro do conector

A capa externa deve se estender até a parte traseira do conector RJ45 para que a aba de alívio de tensão agarre-a durante a crimpagem. Se você descascar muita capa, os condutores ficarão presos nos pinos do conector, mas a capa ficará flutuando livremente, criando um ponto mecanicamente fraco que falhará quando o cabo for puxado ou dobrado. Corte ainda mais o cabo, descasque-o novamente com menos remoção da capa e faça a terminação novamente.

Pressão de crimpagem insuficiente

Uma crimpagem que parece completa, mas não foi totalmente pressionada, pode resultar em conexões intermitentes que são extremamente difíceis de diagnosticar – o cabo passa por um testador básico em um momento e falha sob carga de rede no momento seguinte. Use um crimpador de catraca de qualidade que garanta compressão total antes de liberar. Se você estiver usando uma ferramenta sem catraca e tiver alguma dúvida, aplique um segundo aperto firme.

Destorção excessiva de pares

Desentorcer mais de 13 mm do condutor no ponto de terminação degrada o desempenho de diafonia. Isso não fará com que o cabo seja reprovado no teste de continuidade, mas fará com que o cabo seja reprovado na certificação de desempenho da Categoria 6. Para uso doméstico, o impacto pode ser invisível, mas em ambientes de patch panel de alta densidade ou cabos longos, o desenrolamento excessivo pode ser a diferença entre uma operação confiável de 1 Gbps e erros frequentes.

Cabos Ethernet externos e especiais

O cabo Ethernet interno padrão não é adequado para uso externo ou enterro direto. A capa de PVC usada em cabos internos absorve a umidade com o tempo e se degrada com a luz ultravioleta. Para corridas externas – entre uma casa e uma garagem individual, por exemplo – você precisa de um cabo especificamente classificado para exposição externa.

Cabo Ethernet para ambientes externos usa um composto de revestimento estabilizado contra UV, geralmente polietileno preto ou uma mistura de PVC resistente a UV, aplicado por meio de uma extrusora de fios e cabos formulada para resistência ambiental. Alguns cabos externos também incluem um gel bloqueador de água ou um composto de inundação ao redor dos pares para evitar a migração de umidade para o núcleo do cabo.

Cabo de enterramento direto vai um passo além: foi projetado para ser enterrado no solo sem conduíte. Normalmente possui uma capa mais espessa, um núcleo preenchido com gel e, às vezes, uma camada de armadura adicional (aço ou alumínio) para proteger contra danos mecânicos causados ​​por rochas ou roedores. A capa externa do cabo blindado é produzida em duas camadas pela extrusora de cabo – uma camada interna sobre a armadura e uma camada protetora externa – tornando-o significativamente mais durável que o cabo padrão.

Para instalações aéreas (que passam entre edifícios através de um cabo esticado entre postes), você precisa cabo Ethernet autossustentável , que inclui um fio mensageiro de aço integrado na capa ou agrupado ao lado do cabo. Este fio mensageiro suporta a tensão mecânica do vão, protegendo os condutores Ethernet de estiramento.

Ao terminar cabos externos ou enterrados diretamente com conectores RJ45 em pontos de transição (onde o cabo entra em um edifício, por exemplo), use caixas de junção à prova de intempéries ou kits de emenda preenchidos com gel devidamente selados para evitar a entrada de umidade nos pontos de conexão. Os próprios conectores RJ45 não são à prova d'água e nunca devem ser deixados expostos às intempéries.

Considerações sobre Power over Ethernet ao fazer seus próprios cabos

Power over Ethernet (PoE) fornece energia elétrica CC através do mesmo cabo que transporta dados de rede, eliminando a necessidade de uma fonte de alimentação separada em dispositivos como câmeras IP, pontos de acesso sem fio, telefones VoIP e sensores IoT. Se você estiver fabricando cabos Ethernet que transportam PoE, há fatores adicionais a serem considerados.

O padrão IEEE 802.3bt (PoE) pode fornecer até 90 watts de potência por porta em todos os quatro pares. Nestes níveis de potência, a resistência do condutor é significativamente importante. A dissipação de energia no cabo (perdas I²R) faz com que o cabo aqueça, e um cabo que aquece em conjunto com outros cabos aquece ainda mais. O padrão 802.3bt inclui diretrizes de redução de capacidade que especificam o quão próximo da classificação de distância máxima você pode operar com segurança cabos PoE agrupados.

Use apenas condutores sólidos de cobre nu para aplicações PoE. Condutores de alumínio revestidos de cobre não são explicitamente recomendados para PoE devido à sua maior resistência e à tendência de falhar em pontos de crimpagem sob o ciclo térmico causado pela corrente PoE. Sabe-se que alguns injetores PoE danificam ou destroem cabos CCA ao longo do tempo.

Para aplicações PoE de alta potência, o cabo Cat6A é preferível ao Cat6, não apenas por seu desempenho de 10 Gbps, mas porque seus condutores de maior bitola (23 AWG, iguais ao Cat6, mas com melhor consistência de construção) e suas tolerâncias de fabricação mais restritas — incluindo geometria de isolamento mais consistente da extrusora de cabo durante a produção — resultam em resistência mais baixa e mais previsível por unidade de comprimento.

Terminação em tomadas de parede e painéis de conexão em vez de plugues RJ45

Nem todo cabo Ethernet precisa de um conector crimpado RJ45. Instalações de fiação estruturada normalmente terminam cabos permanentes em tomadas keystone montadas em placas de parede ou em portas de patch panel de 110 perfurações. Ambos os tipos de terminação usam uma ferramenta de puncionamento em vez de um crimpador.

Uma ferramenta de puncionamento assenta e apara o condutor em um terminal com fenda em um único movimento. A ranhura corta o isolamento do condutor e faz contato com o cobre nu, semelhante à forma como os pinos IDC (contato de deslocamento de isolamento) em um conector RJ45 funcionam durante a crimpagem. Os conectores Keystone são rotulados com códigos de cores T568A e T568B, então você simplesmente segue o diagrama de cores impresso no próprio conector.

Use uma lâmina perfurada 110 classificada para a categoria de cabo que você está terminando. Lâminas desgastadas pelo uso ou de tipo incorreto podem produzir terminações ruins que passam nos testes de continuidade, mas falham na certificação de desempenho. Os conectores keystone Cat6A de alta qualidade usam um design articulado ou sem ferramentas que mantém a torção do par o mais próximo possível do ponto de terminação, preservando o desempenho de diafonia que a construção do cabo - cuidadosamente controlada durante o processo de extrusão de fios e cabos na fábrica - foi projetada para alcançar.
