O que é um fio blindado?

O que é um fio blindado: a resposta direta

Um fio blindado é um condutor elétrico – ou grupo de condutores – envolto em uma ou mais camadas de material condutor projetado para bloquear interferência eletromagnética (EMI) e interferência de radiofrequência (RFI). A blindagem atua como uma gaiola de Faraday ao redor dos condutores que transportam sinais internos, redirecionando ruídos elétricos indesejados para o terra, em vez de permitir que distorçam o sinal transmitido. Em termos práticos, isso significa que o sinal de dados, áudio, vídeo ou energia que viaja através do fio chega ao seu destino de forma mais limpa e precisa do que chegaria através de uma alternativa não blindada.

Fios blindados são o requisito básico para qualquer ambiente onde a integridade do sinal não possa ser comprometida — pisos de automação industrial, equipamentos médicos, gabinetes aeroespaciais, estúdios de transmissão e data centers de alta velocidade dependem deles diariamente. Sem blindagem, os condutores sensíveis absorvem a energia irradiada de motores próximos, fontes de alimentação chaveadas, iluminação fluorescente e até mesmo outros cabos funcionando em paralelo, o que degrada o desempenho e introduz taxas de erro que aumentam em escala.

A cobertura da blindagem é expressa em percentagem. Uma blindagem metálica normalmente atinge 100% de cobertura, enquanto uma blindagem trançada varia de 85% a 98% dependendo do ângulo da trança e da densidade do fio. Para a maioria dos cabos de sinal industriais, os engenheiros visam pelo menos 90% de cobertura para atender aos requisitos IEC 61000 e MIL-DTL-17 sem aumentar desnecessariamente o diâmetro ou o custo do cabo.

Como a camada de blindagem é construída

O escudo em si não é uma única camada padronizada. Os fabricantes selecionam a arquitetura de blindagem com base na faixa de frequência de interferência esperada, nos requisitos de flexibilidade do cabo e no ambiente de instalação. Compreender cada tipo de construção ajuda na especificação de cabos para um novo projeto ou na avaliação de uma instalação existente.

Escudos Metálicos

Uma blindagem metálica consiste em uma fina camada de alumínio ou cobre ligada a um suporte de filme de poliéster. A folha envolve o feixe de condutores com uma sobreposição definida – normalmente de 10% a 25% – para manter a continuidade elétrica. As blindagens metálicas oferecem 100% de cobertura de superfície, tornando-as altamente eficazes contra EMI de alta frequência acima de 100 kHz. Eles são leves, acrescentam diâmetro mínimo e são econômicos para instrumentação multicore e cabos de dados. A desvantagem é que as blindagens metálicas são relativamente frágeis e não são adequadas para cabos que flexionam continuamente em serviço.

Escudos Trançados

Uma blindagem trançada é formada pelo entrelaçamento de fios finos de cobre estanhado, cobre nu ou fio de cobre banhado a prata em um padrão tecido ao redor do(s) condutor(es) isolado(s). A cobertura da trança depende do número de transportadores, palhetas por polegada e diâmetro do fio. Uma trança otimizada para atenuação de baixa frequência – digamos, abaixo de 10 MHz – pode usar uma configuração de 36 portadoras e 16 fios com cobertura de 95%. As blindagens trançadas proporcionam excelente resistência mecânica, mantêm a cobertura mesmo quando o cabo é flexionado repetidamente e oferecem baixa impedância de transferência, que é a principal métrica para a eficácia da blindagem em frequências mais baixas.

Escudos Espirais e Servidos

Uma blindagem em espiral (ou servir) envolve os fios helicoidalmente ao redor do núcleo do cabo, em vez de entrelaçá-los. Essa construção proporciona ao cabo flexibilidade máxima e o raio de curvatura mais baixo de qualquer projeto blindado, e é por isso que os cabos blindados em espiral dominam os cabos de microfone, cabos de headset e cabos de monitoramento de pacientes médicos que se movem constantemente durante o uso. A cobertura é ligeiramente menor do que uma trança na mesma contagem de condutores e a resistência de contato aumenta em ciclos de flexão mais altos, portanto, as blindagens espirais normalmente não são especificadas para aplicações de RF ou de dados de alta frequência.

Escudos Combinados

Para ambientes com interferência em um amplo espectro de frequência, as blindagens combinadas são colocadas em camadas de folha metálica e trançadas juntas. A folha veda todas as lacunas para proteção de alta frequência, enquanto a trança fornece robustez mecânica e melhora a eficácia da blindagem de baixa frequência. Essa arquitetura é padrão em cabos de rede Cat 7 e Cat 8, bem como em cabos coaxiais de última geração usados ​​em aplicações de transmissão e transmissão de RF. As blindagens combinadas podem atingir valores de impedância de transferência abaixo de 5 miliohms por metro , o que se traduz diretamente em melhorias mensuráveis na qualidade do sinal em instalações exigentes.

O papel de Gravação de fios e cabos no conjunto de cabo blindado

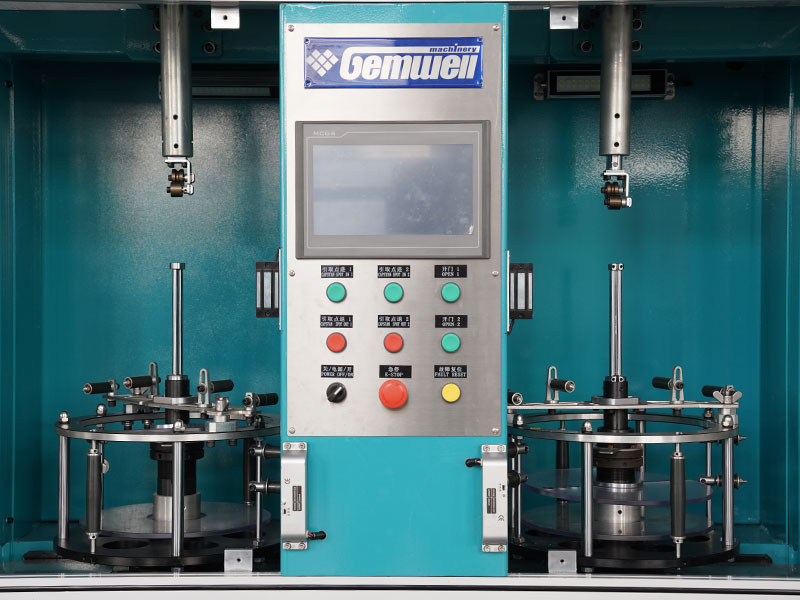

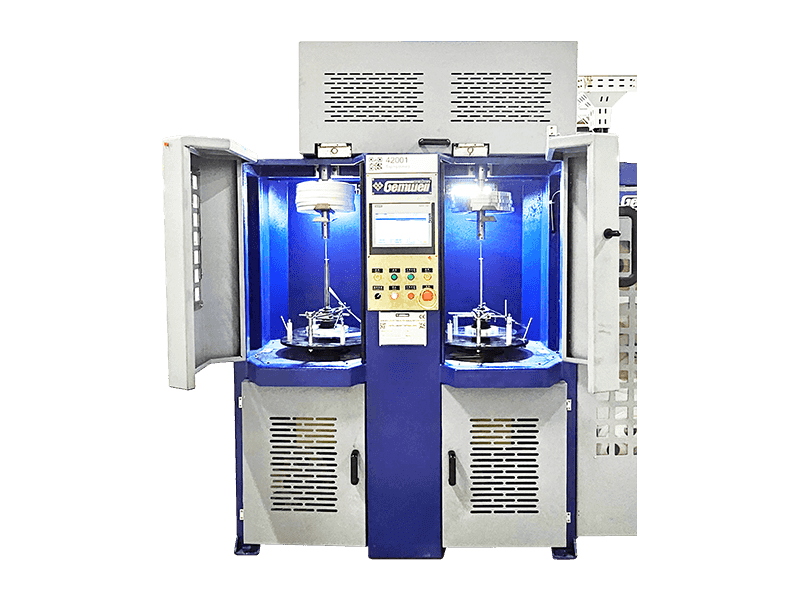

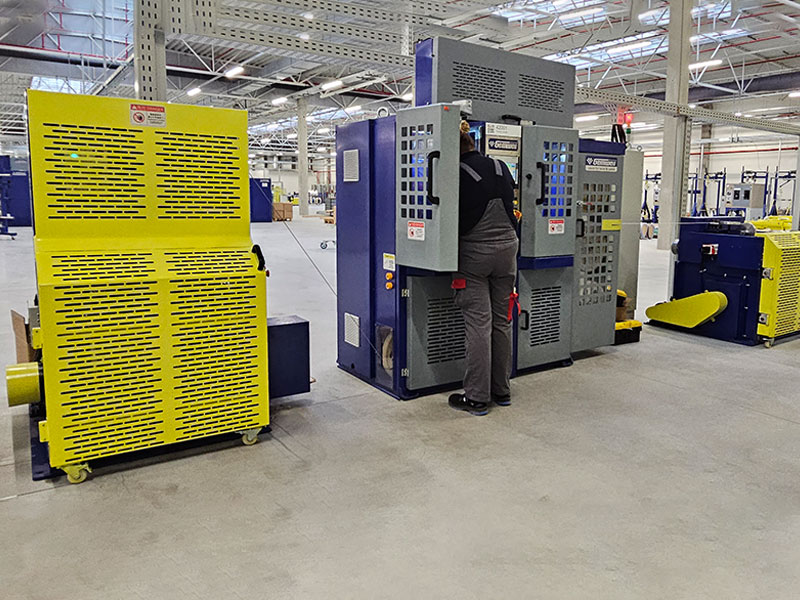

Antes da aplicação da camada de blindagem condutiva, ocorre uma etapa intermediária crítica: a fixação de fios e cabos. Este processo envolve fita especializada ao redor do feixe de condutores ou condutores isolados individuais para atender a diversas finalidades estruturais e funcionais que afetam diretamente o desempenho do cabo blindado acabado.

A fita de fios e cabos serve como separador entre o isolamento interno e a blindagem externa. Sem esta separação, a folha ou trança pressionaria diretamente contra os condutores isolados, criando abrasão mecânica durante a flexão e introduzindo acoplamento capacitivo entre a blindagem e os condutores de sinal. Uma camada de fita consistente e lisa evita ambos os problemas. A fita também mantém o arredondamento do núcleo do cabo para que a blindagem se aplique uniformemente em toda a circunferência – uma superfície irregular do núcleo leva à sobreposição irregular da folha e à cobertura inconsistente da trança, o que degrada a eficácia da blindagem.

Em cabos blindados multicondutores, a blindagem individual de pares ou grupos depende inteiramente de fitas de fios e cabos para integridade mecânica. Cada par trançado em um design de par trançado blindado (STP) ou par trançado laminado (FTP) recebe seu próprio envoltório de fita metálica antes que a blindagem geral seja aplicada. Isso evita diafonia entre pares e ainda permite que a trança externa funcione como uma camada de rejeição de ruído de modo comum para todo o cabo. Sem a etapa de gravação interna, a geometria de cada par mudaria durante o processo de cabeamento, destruindo a consistência da impedância que define a capacidade de taxa de dados do cabo.

Tipos de fita usada na fabricação de cabos

Nem todos os materiais de fita são intercambiáveis. Os fabricantes de cabos selecionam o tipo de fita com base na temperatura operacional, nos requisitos dielétricos, nas demandas de flexibilidade e se a própria fita precisa contribuir para a blindagem.

A porcentagem de sobreposição durante a fixação de fios e cabos também é uma variável controlada. Uma sobreposição de 50% é padrão para fitas de filme de poliéster usadas como camadas de ligação. Para fitas de folha de alumínio-poliéster que desempenham uma função de blindagem, uma sobreposição mais estreita de 25% é comum porque a própria folha fornece 100% de cobertura – a sobreposição só precisa garantir que nenhuma lacuna se abra quando o cabo flexionar. Os fabricantes definem tolerâncias de sobreposição em seus documentos de controle de processo, e desvios superiores a ±5% são sinalizados para retrabalho em ambientes de produção com controle de qualidade.

Fio blindado versus fio não blindado: quando a diferença realmente importa

A diferença de desempenho entre fios blindados e não blindados não é teórica – ela aparece de maneiras mensuráveis, dependendo da aplicação. Compreender quando a blindagem é essencial e quando ela é desnecessária ajuda a evitar especificações excessivas do cabo (o que aumenta o custo e a complexidade da instalação) ou a subespecificação do cabo (o que causa problemas operacionais reais).

O cabo de par trançado não blindado (UTP) — o padrão para a maioria das instalações Ethernet de escritório — funciona perfeitamente em ambientes onde as fontes EMI são mínimas e os cabos são mantidos abaixo de cerca de 90 metros. A torção no par fornece um grau moderado de rejeição de ruído de modo comum, que é suficiente para Ethernet 10/100/1000Base-T em um edifício comercial típico. No momento em que esses cabos entram em um ambiente industrial com inversores de frequência variável, motores grandes ou conduítes densos que transportam cabos de energia e de sinal juntos, o desempenho do UTP se degrada de forma mensurável. As taxas de erros de bits aumentam, as velocidades dos links caem para taxas mais baixas de negociação automática e as retransmissões de pacotes aumentam.

O par trançado blindado (STP, FTP ou S/FTP dependendo da arquitetura) resolve esses problemas contendo o sinal dentro da blindagem e rejeitando o ruído acoplado externamente antes que ele atinja os condutores. A mesma extensão de 90 metros que enfrenta problemas com o UTP em um ambiente industrial tem um desempenho confiável em velocidades Gigabit quando um cabo devidamente blindado é usado – desde que a blindagem esteja corretamente terminada no aterramento em ambas as extremidades.

Ambientes que requerem fio blindado

• Linhas de fabricação e montagem com servoconversores e inversores de frequência (VFDs) operando acima de frequências de comutação de 1 kHz
• Equipamentos de imagens médicas onde até mesmo o ruído de baixa amplitude nos cabos do sensor distorce os dados de diagnóstico
• Transmissão e produção de áudio onde o zumbido de 60 Hz da infraestrutura de energia degrada a qualidade do sinal
• A instrumentação funciona em fábricas de produtos químicos onde as bandejas de cabos misturam a fiação de sinal do termopar com alimentações de energia de 480 V
• Eletrônica automotiva em plataformas EV de alta tensão onde cabos HV blindados são necessários para evitar interferência com comunicações de barramento CAN e barramento LIN
• Data centers executando conexões de cobre 25G e 100G, onde cabos DAC passivos dependem de blindagem eficaz para atender às metas de BER abaixo de 10^-12

Onde o fio não blindado continua sendo a escolha certa

• Ethernet padrão residencial e de escritório abaixo de 1 Gbps em ambientes elétricos limpos
• Fiação interna dentro de gabinetes blindados bem projetados, onde o próprio gabinete fornece proteção EMC
• Distribuição de energia CC não crítica em baixas correntes onde o ruído conduzido é aceitável
• O sinal curto percorre menos de 1 metro em ambientes benignos onde o comprimento do acoplamento é insuficiente para captar interferência significativa

Aterrando o fio blindado corretamente

Um fio blindado que não esteja devidamente aterrado oferece pouca ou nenhuma proteção. A blindagem deve ter um caminho de baixa impedância para o aterramento para que a energia de interferência coletada seja drenada. O aterramento incorreto é uma das causas mais comuns de falhas de EMC em sistemas que usam cabos blindados, e a compreensão da abordagem correta evita ciclos dispendiosos de solução de problemas após a instalação.

Para a maioria das aplicações de cabos de sinal, a blindagem deve ser aterrada apenas em uma extremidade — normalmente na extremidade da fonte. Esta abordagem de aterramento de ponto único evita que correntes de blindagem fluam ao longo do comprimento do cabo, o que induziria uma tensão na blindagem e anularia sua finalidade. Quando a blindagem é aterrada em ambas as extremidades de um cabo longo, qualquer diferença no potencial de terra entre os dois pontos finais — uma ocorrência comum em instalações industriais onde os barramentos de aterramento em diferentes painéis podem diferir em 1–5 V — conduz uma corrente através da blindagem que induz ruído diretamente nos condutores de sinal.

A exceção são as aplicações de alta frequência acima de aproximadamente 1 MHz. Nessas frequências, o terra de ponto único cria uma ressonância de um quarto de onda ao longo da blindagem que pode piorar a captação de ruído de alta frequência. As blindagens dos cabos de dados de alta velocidade e de RF são aterradas em ambas as extremidades e em vários pontos intermediários para garantir que a blindagem permaneça em um potencial consistente em todo o seu comprimento. O cabo coaxial para uso de RF sempre carrega uma blindagem com aterramento duplo por esse motivo.

Erros comuns de aterramento a serem evitados

• Deixar a blindagem desconectada (flutuando) em uma ou ambas as extremidades — isso transforma a blindagem em uma antena em vez de uma barreira
• Aterramento através de um cabo pigtail longo – mesmo um fio pigtail de 50 mm introduz uma indutância mensurável que limita a eficácia da blindagem acima de algumas centenas de kHz
• Usando um aterramento de blindagem dedicado que não esteja ligado ao aterramento do sistema principal – aterramentos isolados em potenciais diferentes causam o mesmo problema que a falta de aterramento
• Conexões de blindagem descontínuas através de conectores — cada conector ao longo de um cabo blindado deve fornecer terminação de blindagem de 360 graus, e não um pequeno contato pigtail
• Misturar aterramento de ponto único e multiponto no mesmo lance de cabo sem uma lógica de projeto clara — isso produz um comportamento de ressonância imprevisível

Como a fita adesiva de fios e cabos afeta a impedância e a qualidade do sinal

A etapa de colagem na fabricação de cabos não é puramente mecânica – ela tem um efeito elétrico direto nas características de impedância do cabo acabado. A impedância determina quão bem um cabo transmite sinais de alta velocidade sem reflexões que corrompem os dados, e a constante dielétrica do material da fita é uma das variáveis ​​que determina a impedância juntamente com o diâmetro e o espaçamento do condutor.

Para um cabo coaxial de 50 ohms, a constante dielétrica de todos os materiais isolantes entre o condutor central e a blindagem – incluindo quaisquer camadas de fita – deve ser levada em consideração no cálculo da geometria. A fita de filme de poliéster tem uma constante dielétrica de aproximadamente 3,2–3,4. A fita PTFE tem aproximadamente 2,1. Um projetista de cabos que troca o material da fita sem recalcular o diâmetro ou espaçamento do condutor produzirá um cabo que não atende à impedância desejada, levando a falhas de perda de retorno no cabo acabado.

Em cabos de dados de par trançado, a etapa de fixação do fio e do cabo determina o dielétrico efetivo que envolve cada par, que controla diretamente a impedância característica e a velocidade de propagação do par. O cabo categoria 6A, por exemplo, requer controle de impedância de par individual dentro de ±2 ohms em toda a faixa de frequência de 500 MHz. Alcançar essa tolerância requer controle preciso sobre o tipo de fita, espessura, tensão e porcentagem de sobreposição durante a etapa de aplicação da fita. Uma variação de 10% na espessura da fita pode alterar a impedância do par em até 1 ohm em altas frequências, o que está dentro, mas próximo, do orçamento de tolerância.

A velocidade de propagação – expressa como uma porcentagem da velocidade da luz, abreviada como NVP – também é afetada pelo dielétrico da fita. Um cabo com fita de poliéster tem um NVP menor do que o mesmo projeto com fita de PTFE porque a constante dielétrica mais alta retarda a propagação do sinal. Para testes de reflectometria no domínio do tempo (TDR) e compensação de atraso de tempo em sistemas de cabeamento estruturado, o instalador precisa do valor NVP publicado pelo fabricante do cabo, que leva em conta a fita específica usada na produção.

Fio Blindado em Aplicações Específicas da Indústria

Cada indústria que depende de fios blindados enfrenta um conjunto distinto de desafios ambientais, tipos de sinais e restrições de instalação. A maneira como o fio blindado é especificado e instalado varia de acordo, e a compreensão dessas diferenças facilita a seleção do cabo certo para um novo projeto ou a solução de problemas em uma instalação existente.

Automação Industrial e Controle de Processos

Todas as redes fieldbus PROFIBUS, PROFINET, DeviceNet e Modbus TCP especificam cabos blindados em seus respectivos padrões de camada física. Uma instalação PROFIBUS, por exemplo, exige um único par trançado blindado com impedância característica de 135–165 ohms em 3–20 MHz. A blindagem deve ser aterrada em cada painel de controle e caixa de junção de dispositivos de campo por meio de uma conexão de baixa impedância, normalmente obtida com um prensa-cabo que fornece terminação de blindagem de 360 ​​graus. Em uma oficina automotiva típica com 150 a 200 robôs de soldagem, o cabo fieldbus com blindagem inadequada é a causa mais comum de falhas de comunicação que paralisaram linhas de produção.

Equipamentos Médicos e de Saúde

As derivações de ECG, os cabos dos eletrodos de EEG e as conexões do transdutor de ultrassom exigem fio blindado, mas o design do cabo médico acrescenta requisitos além da rejeição básica de EMI. O cabo não deve introduzir capacitância significativa entre o paciente e o terra (para isolamento de segurança do paciente), deve permanecer flexível após centenas de ciclos de enrolamento e deve resistir à desinfecção repetida com agentes químicos agressivos. Muitos cabos de sinais médicos usam construção triaxial – um condutor central, uma blindagem interna e uma blindagem externa – onde a blindagem interna é ativamente acionada para o mesmo potencial que o condutor central para eliminar a carga de sinal capacitiva. Esta técnica, chamada de blindagem acionada ou ativa, permite que o cabo tenha capacitância efetiva muito baixa, mesmo em comprimentos de 2 a 3 metros.

Aeroespacial e Defesa

MIL-DTL-27500 e MIL-DTL-17 regem fios blindados usados em plataformas aeroespaciais. Esses padrões exigem fita de PTFE nas etapas de fixação do conjunto de cabos porque a classificação de temperatura do PTFE de -65°C a 260°C cobre toda a gama de ambientes aéreos. Os requisitos de blindagem para a fiação de aviônicos também abordam os efeitos indiretos dos raios – uma aeronave de alta altitude pode sofrer um raio de 200 kA que se acopla aos chicotes elétricos em toda a fuselagem. O fio blindado em feixes de aviônicos deve transferir menos de 1% da energia acoplada ao condutor interno, o que estabelece uma meta de impedância de transferência muito baixa. A gravação de fios e cabos nesses conjuntos é feita sob rigoroso controle de processo, com verificação de 100% de cobertura antes da aplicação da blindagem.

Áudio e transmissão

O cabo de áudio balanceado profissional usa um par de condutores cercados por uma blindagem espiral ou trançada. O sinal diferencial balanceado rejeita ruído de modo comum que aparece igualmente em ambos os condutores — incluindo zumbido de 60 Hz da infraestrutura de iluminação, sistemas HVAC e fiação de energia funcionando em paralelo. A blindagem fornece uma barreira adicional para fontes de ruído que, de outra forma, apareceriam como um sinal de modo comum. Em estúdios de transmissão onde centenas de feeds de áudio correm em paralelo por longas distâncias, a combinação de fiação balanceada e blindagem é o que permite uma transmissão de sinal limpa sem amplificar loops de terra. O cabo de microfone padrão, por exemplo, mantém a integridade do sinal em distâncias superiores a 50 metros em níveis de ruído abaixo de -90 dBu.

Como identificar um fio blindado por suas marcações e construção

Ao inspecionar um cabo, vários indicadores visuais e impressos confirmam se ele está blindado e descrevem o tipo de blindagem utilizada. Compreender essas marcações economiza tempo ao adquirir cabos de substituição ou verificar se um cabo instalado atende às especificações.

A impressão da capa do cabo normalmente inclui um código de designação que identifica o tipo de blindagem. As designações comuns seguem as convenções de nomenclatura IEC 60228 e UL:

• F/UTP — Blindagem geral em folha, pares trançados não blindados no interior. Comum em instalações blindadas Cat 5e e Cat 6.
• U/FTP — Sem blindagem geral, pares trançados com blindagem individual. Usado em Cat 6A e Cat 7 para reduzir diafonia entre pares.
• S/FTP — Blindagem geral trançada mais pares individuais de blindagem metálica. Maior desempenho para aplicações Cat 7 e Cat 8.
• SY, CY, YCY — Códigos de designação europeus para cabos blindados de alimentação e controle com blindagem de fio de aço e/ou blindagem trançada de cobre.
• RG (Rádio Guia) — Designa cabo coaxial. O número RG específico (RG-58, RG-6, RG-213) implica o tipo de blindagem e construção definidos na especificação MIL-C-17 original.

O corte físico da seção transversal de um cabo revela diretamente a camada de blindagem. Uma blindagem metálica aparece como uma camada metálica reflexiva brilhante sob a capa externa, normalmente com um fio de drenagem passando ao lado dela. Uma blindagem trançada mostra um padrão de fio tecido visível. Se ambos estiverem presentes, o cabo utiliza uma blindagem combinada. A camada de fita de fios e cabos, se presente, aparece como um filme liso imediatamente dentro da camada de blindagem - geralmente translúcido ou esbranquiçado para fita de poliéster, ou prateado para fita adesiva que envolve pares individuais.

Selecionando o fio blindado correto para sua aplicação

Especificar corretamente o fio blindado envolve mais do que escolher a maior cobertura de blindagem disponível. A especificação excessiva aumenta o custo, o diâmetro, o peso e o tempo de instalação do cabo. A subespecificação deixa o sistema vulnerável a interferências. Um processo de seleção estruturado leva em conta o ambiente de interferência real, tipo de sinal, faixa de frequência, requisitos mecânicos e restrições de instalação.

Comece caracterizando as fontes de interferência no ambiente. Um inversor de frequência variável comutado a 8 kHz gera harmônicos de até várias centenas de kHz, o que exige uma blindagem metálica ou trançada com baixa impedância de transferência nessa faixa de frequência. Um transmissor de rádio ou instalação de radar próximo gera interferência acima de 30 MHz, onde a cobertura da folha é mais crítica do que o ângulo da trança. Se ambos os tipos de interferência estiverem presentes, uma blindagem combinada é o ponto de partida correto.

O requisito de vida flexível do cabo costuma ser o fator decisivo entre a folha e a trança. As blindagens de folha racham e desenvolvem lacunas após relativamente poucos ciclos de flexão – normalmente menos de 10.000 em aplicações dinâmicas. As blindagens trançadas podem sustentar centenas de milhares de ciclos flexíveis antes que a cobertura se degrade significativamente. As blindagens espirais podem sustentar milhões de ciclos flexíveis, mas com eficácia reduzida da blindagem de alta frequência. A correspondência do tipo de blindagem com os ciclos flexíveis esperados em serviço evita falhas prematuras do cabo que, de outra forma, apareceriam como degradação intermitente da blindagem e problemas imprevisíveis de qualidade do sinal.

A classificação de temperatura deve abranger tanto o ambiente operacional quanto quaisquer excursões de curto prazo. Um cabo classificado para temperatura operacional de 75°C não é adequado para instalação perto de uma fonte de calor que atinge picos de 90°C durante os ciclos de produção, mesmo que 90°C sejam alcançados apenas brevemente. O material da fita usado na etapa de fixação de fios e cabos costuma ser o componente limitante para a classificação de temperatura – a fita de poliéster suporta até 125°C, enquanto a fita de PTFE estende a faixa para 260°C para aplicações de alta temperatura.

Finalmente, confirme o método de terminação antes de finalizar a seleção do cabo. Uma blindagem trançada requer um backshell ou prensa-cabo que forneça contato circunferencial da blindagem - e não um pigtail. Uma blindagem metálica com fio dreno requer um conector que acomode a atribuição dos pinos do fio dreno. Instalar um cabo com a abordagem de terminação errada torna a blindagem amplamente ineficaz, independentemente de quão bem o cabo em si seja especificado.
