Enrolar cabos elétricos causa danos? O que você precisa saber

A resposta curta: embrulhar cabos é seguro – mas somente quando feito corretamente

Enrolar cabos elétricos e fios de extensão não causa danos inerentes ou riscos à segurança. No entanto, a forma como você os embrulha faz uma enorme diferença. Enrolar muito, dobrar em ângulos agudos ou agrupar cabos enquanto estão sob carga pode gerar calor, degradar o isolamento e reduzir a vida útil do fio. A causa raiz da maioria das falhas relacionadas aos cabos não é o enrolamento em si, mas a técnica inadequada de enrolamento combinada com a construção de cabos de baixa qualidade.

Compreender por que alguns cabos resistem por décadas enquanto outros se desgastam, superaquecem ou falham dentro de um ano requer a análise de dois fatores interconectados: como os cabos são armazenados e gerenciados no uso diário e como o cabo foi fabricado em primeiro lugar — particularmente o papel da extrusora de fios e cabos na determinação da integridade estrutural do produto final.

Por que a maneira como você enrola os cabos é realmente importante

Cabos elétricos e fios de extensão não são apenas condutores metálicos. São sistemas em camadas – um núcleo condutor cercado por isolamento, às vezes com blindagem ou revestimento adicional – e cada camada tem tolerâncias físicas. Ao enrolar um cabo, você coloca pressão mecânica em todas essas camadas simultaneamente.

Acúmulo de calor em fios de extensão enrolados

Um dos riscos mais documentados do enrolamento de cabos é o acúmulo térmico. Quando um fio de extensão é enrolado e ainda conectado a um circuito energizado, ele se comporta como um indutor – o calor gerado pela resistência elétrica não pode ser dissipado com a mesma eficiência que seria no estado desenrolado. Um cabo de extensão de 13 A totalmente enrolado, transportado próximo de sua carga nominal, pode atingir temperaturas 30–50°C mais altas do que o mesmo cabo colocado na horizontal. É por isso que as bobinas de fio de extensão vendidas no Reino Unido e na UE trazem avisos explícitos para desenrolar totalmente antes de serem utilizadas sob cargas pesadas.

O acúmulo de calor acelera a degradação do isolamento. A maioria dos isolamentos de PVC padrão é classificada para operar continuamente a 70°C. Ciclos repetidos de superaquecimento fazem com que o PVC se torne quebradiço, rache e, eventualmente, exponha o condutor – criando um risco de choque e incêndio que parece surgir do nada, anos após o dano inicial.

Tensão Mecânica no Condutor e Isolamento

O raio de curvatura é uma especificação crítica para qualquer cabo. Cada tipo de fio tem um raio de curvatura mínimo – a curva mais estreita que pode sustentar sem deformação permanente. Enrolar os cabos firmemente em torno de um gancho pequeno, de um hub de carretel de cabo com núcleo estreito ou até mesmo de seu próprio braço pode violar esse raio mínimo de curvatura. As consequências incluem:

• Microfraturas em fios individuais dentro do condutor
• Fissuração por tensão na camisa de isolamento, especialmente em ambientes frios
• Delaminação da bainha do isolamento em cabos multicamadas
• Aumento da resistência em pontos danificados, levando a aquecimento localizado

Para cabos flexíveis padrão de 1,5 mm² comumente usados em extensões domésticas, o raio de curvatura mínimo recomendado é normalmente de 15–20 mm. A maioria das pessoas enrola os cabos em laços muito menores do que isso, sem perceber os danos a longo prazo que estão causando.

O papel do Extrusora de fios e cabos em qualidade de cabo

Antes de qualquer cabo chegar às mãos do consumidor, ele passa por um processo de fabricação em que a extrusora de fios e cabos é o equipamento central. A extrusora aplica as camadas de isolamento, revestimento e revestimento no condutor, forçando o polímero fundido - geralmente PVC, XLPE, LSZH ou TPE - através de uma matriz projetada com precisão a temperatura, pressão e velocidade controladas. A qualidade deste processo de extrusão determina diretamente o quão bem um cabo tolera as tensões físicas do enrolamento, dobra e enrolamento diário.

Como os parâmetros de extrusão afetam a durabilidade

Uma extrusora de fios e cabos opera dentro de uma estreita janela de parâmetros. O desvio das configurações ideais introduz defeitos que podem não ser visíveis a olho nu, mas reduzem significativamente o desempenho mecânico e térmico do cabo:

É por isso que cabos de fabricantes respeitáveis ​​— cujas linhas de extrusoras de fios e cabos são monitoradas com testes de faísca em linha, medidores de espessura de parede e medição contínua de diâmetro — superam consistentemente as importações baratas que ignoram esses controles de qualidade. Um cabo com parede de isolamento consistente de 0,8 mm em toda a volta flexionará milhares de vezes mais antes de falhar do que um com um ponto fino de 0,4 mm em um dos lados.

Escolhas de materiais de isolamento e seus efeitos na flexibilidade

O composto de polímero alimentado na extrusora de fios e cabos também desempenha um papel importante na forma como um cabo acabado responde ao enrolamento. Diferentes materiais de isolamento têm perfis de flexibilidade muito diferentes:

• PVC padrão: Baixo custo, amplamente utilizado, mas torna-se rígido e quebradiço em temperaturas abaixo de 0°C. Enrolar cabos isolados em PVC em ambientes frios aumenta significativamente o risco de fissuras no isolamento.
• PVC flexível (com plastificantes): Muito mais flexível em baixas temperaturas, mais tolerante quando enrolado firmemente. Comumente usado em fios de extensão domésticos.
• XLPE (polietileno reticulado): Excelente resistência térmica até 90°C contínuos, melhores propriedades mecânicas que o PVC, mas menos flexível à temperatura ambiente. Usado em cabos mais pesados.
• TPE (Elastômero Termoplástico): Flexibilidade superior e desempenho em temperaturas frias. Cabos com capas de TPE podem ser enrolados firmemente e permanecerem intactos, por isso são preferidos para ferramentas portáteis e equipamentos externos.
• LSZH (baixa fumaça e zero halogênio): Usado em ambientes onde vapores tóxicos são uma preocupação de segurança contra incêndio, como túneis e data centers. Geralmente mais rígido que os equivalentes de PVC.

Saber de que material é feito o isolamento do seu cabo ajuda você a tomar uma decisão mais informada sobre o quão apertado ele pode ser enrolado e sob quais condições de temperatura ambiente.

Técnicas corretas para enrolar cabos elétricos e fios de extensão

Conhecendo os riscos, a próxima questão prática é como enrolar os cabos adequadamente para que durem mais, permaneçam mais seguros e sejam fáceis de implantar. Existem vários métodos estabelecidos usados ​​por profissionais das indústrias audiovisual, elétrica e de construção que se traduzem perfeitamente no uso diário em casa e no local de trabalho.

O Método Over-Under

A técnica over-under é o padrão ouro para enrolar cabos que precisam ser enrolados e armazenados repetidamente. Em vez de enrolar o cabo sempre na mesma direção de rotação - o que aumenta a tensão de torção no condutor - você alterna a direção de cada laço. Um loop vai "por cima" em um arco natural, o próximo vai "por baixo" com uma leve torção para dentro e assim por diante alternadamente. Isso resulta em uma bobina que fica plana, desenrola sem dobrar e não acumula o efeito de torção de memória que destrói os cabos ao longo do tempo. Técnicos profissionais de áudio e equipes de câmera usam esse método como padrão porque um único microfone ou cabo de vídeo pode custar várias centenas de dólares.

Respeitando o raio mínimo de curvatura

Como regra prática, o diâmetro do laço ao enrolar um cabo deve ser pelo menos 8 a 10 vezes o diâmetro externo do cabo. Para um fio de extensão típico de 10 mm de diâmetro, isso significa laços com diâmetro não inferior a 80–100 mm. Enrolar um gancho estreito, uma unha fina ou os dedos cria dobras muito mais apertadas do que isso, e o uso repetido aumenta o dano até que ocorra uma falha.

Usando braçadeiras, tiras de velcro e bobinas adequadas

A maneira como você prende um cabo enrolado é tão importante quanto a própria técnica de enrolamento:

• Abraçadeiras de velcro são preferíveis às braçadeiras plásticas porque não comprimem o cabo. Uma braçadeira apertada firmemente em torno de um feixe de cabos cria um ponto de pressão concentrada que pode deformar o isolamento e criar um ponto fraco de isolamento ao longo do tempo.
• Alças de velcro reutilizáveis projetado especificamente para cabos – disponíveis em fabricantes como Hellermann Tyton e Panduit – aplicam pressão uniforme e suave ao redor da bobina sem constrição.
• Enroladores de cabos com diâmetros de núcleo grandes mantenha um raio de curvatura seguro em todo o comprimento armazenado. Bobinas com diâmetro de núcleo de pelo menos 150 mm são recomendadas para fios de extensão de até 25 m de comprimento.
• Armazenamento Figura 8 em um suporte ou pino fixo é uma alternativa ao enrolamento que elimina completamente o acúmulo de tensão de torção. O cabo cruza-se no ponto médio de cada enrolamento, anulando a rotação introduzida em cada lado.

Nunca enrole um fio de extensão carregado e energizado enquanto estiver enrolado

Isto merece a sua própria ênfase. Se você estiver usando um fio de extensão para alimentar equipamentos com amperagem próxima à sua amperagem nominal - como um aquecedor de ambiente, uma ferramenta elétrica ou uma lavadora de alta pressão - o fio deve ser totalmente desenrolado antes do uso. Passar um fio de extensão enrolado a 10 A em um cabo de 13 A é um risco conhecido de incêndio. Os dados de investigação de incêndios no Reino Unido identificaram repetidamente cabos de extensão enrolados como uma fonte de ignição em incêndios domésticos. Os regulamentos de fiação do IET e as orientações do fabricante refletem isso.

Como a tecnologia de extrusora de fios e cabos influencia o comportamento de enrolamento de cabos modernos

A diferença de desempenho entre um cabo que sobrevive a milhares de ciclos de enrolamento e desembrulho e outro que falha após alguns meses se deve quase inteiramente ao que aconteceu dentro da extrusora de fios e cabos durante a fabricação. As linhas de extrusoras modernas são significativamente mais sofisticadas do que as de vinte anos atrás, e os cabos resultantes refletem esse avanço.

Extrusão multicamadas de passagem única

As configurações contemporâneas de extrusoras de fios e cabos podem aplicar múltiplas camadas de polímero em uma única passagem através de um conjunto de matriz em tandem ou de cabeça tripla. Esta técnica de coextrusão cria um cabo onde a camada de isolamento e a capa externa são fundidas em nível molecular, em vez de simplesmente ficarem uma sobre a outra. Os cabos coextrudados resistem à delaminação sob dobras repetidas – uma vantagem crítica para qualquer cabo que será enrolado e desenrolado regularmente.

Vulcanização Contínua e Processamento XLPE

Para cabos de especificações mais altas, a extrusora de fios e cabos alimenta um tubo de vulcanização contínua (CV), onde o isolamento XLPE extrudado é reticulado por calor e pressão imediatamente após a aplicação. A reticulação cria uma rede polimérica tridimensional que não pode derreter – ao contrário do isolamento termoplástico – e é muito mais resistente à deformação permanente quando os cabos são enrolados sob carga. Os cabos XLPE podem tolerar temperaturas de operação contínua de até 90°C em comparação com 70°C para PVC padrão, proporcionando uma margem de segurança térmica maior quando os cabos são armazenados em bobinas.

Controle preciso da espessura da parede

As modernas linhas de extrusoras de fios e cabos são equipadas com medidores de diâmetro a laser ou raios X e sistemas de centralização automática que mantêm o condutor centralizado dentro da matriz com tolerâncias de ±0,02 mm ou melhores. Isto garante uma espessura de parede uniforme em toda a circunferência do cabo. A excentricidade – onde o condutor fica descentralizado, tornando um lado do isolamento fino – é uma das principais causas de falha do isolamento nas curvas, porque o lado fino recebe o maior estresse mecânico quando o cabo flexiona.

Ao comprar fios de extensão ou cabos elétricos de uso geral, procurar produtos fabricados de acordo com os padrões CEI 60227, IEC 60502 ou BS 6004 é um indicador razoável para saber se o processo da extrusora de fios e cabos foi devidamente controlado. Esses padrões especificam espessuras mínimas de parede, construção de condutores e requisitos de teste elétrico que um cabo mal extrudado falharia.

Erros comuns ao enrolar cabos elétricos e fios de extensão

Mesmo as pessoas que geralmente são cuidadosas com seus equipamentos cometem regularmente erros de embalagem que se agravam em sérios danos ao longo de meses e anos. Aqui estão os erros observados com mais frequência e por que eles são importantes:

• Envolvendo da extremidade do plugue para dentro: Isso coloca o ponto mais tensionado mecanicamente – o alívio de tensão no plugue – sob carga de flexão adicional sempre que o cabo é enrolado. Sempre comece a enrolar pelo meio do cabo e termine nas duas pontas.
• Prendendo a bobina torcendo o cabo em torno de si: Amarrar um cabo em um nó usando sua própria cauda cria uma curva acentuada e um ponto de tensão de torção que não pode ser desfeito sem forçar ainda mais o cabo. Use uma tira de velcro ou braçadeira separada.
• Armazenar cabos em locais quentes enquanto enrolados: Um cabo enrolado armazenado próximo a uma caldeira, próximo a um radiador ou em um carro quente acelera significativamente a migração do plastificante para fora do isolamento de PVC. Depois que o plastificante acaba, o PVC fica rígido e quebradiço.
• Enrolar os cabos firmemente em torno das alças do equipamento: Muitas pessoas enrolam os fios de extensão firmemente no cabo de uma ferramenta elétrica ou aspirador de pó para armazenamento. O raio estreito nos pontos de enrolamento e a pressão da própria tensão do cabo causam deformação persistente.
• Empilhar itens pesados em cima de cabos enrolados: Bobinas planas armazenadas sob prateleiras com ferramentas ou equipamentos empilhados sofrem deformação por compressão do isolamento. Isto é particularmente prejudicial para cabos planos tipo fita.

Inspeção de cabos quanto a danos causados por embalagem incorreta

Um dos aspectos subestimados da manutenção de cabos é saber o que procurar ao avaliar se o histórico de enrolamento de um cabo causou danos. A inspeção visual detecta os problemas mais sérios antes que se tornem riscos à segurança.

Sinais visuais de danos na embalagem

• Torcendo: Um vinco acentuado em forma de V ou U na capa do cabo que não relaxa quando o cabo é colocado na horizontal. Isso indica que os fios condutores abaixo foram permanentemente deformados.
• Marcas de estresse brancas na capa externa: Uma descoloração pálida ou esbranquiçada num ponto de curvatura indica que o polímero esticou além do seu limite elástico. Isso é chamado de “clareamento de estresse” e é um sinal de alerta precoce de rachaduras que estão por vir.
• Rachaduras visíveis na capa externa: Qualquer fissura superficial deve ser tratada como um defeito desqualificante. Mesmo que o isolamento subjacente pareça intacto, uma camisa rachada permite a entrada de umidade que acelera a corrosão do condutor e eventualmente causa falha no isolamento.
• Conjunto permanente ou "enrolamento de memória": Um cabo que mantém sua forma enrolada e não pode ser colocado na horizontal sem saltar para trás apresenta uma tensão de torção interna significativa. Isto é menos perigoso do que fissuras, mas indica fadiga acumulada.
• Descoloração por calor no ponto de entrada do cabo de um plugue ou tomada: A descoloração marrom ou amarela da capa do cabo perto de um conector indica que ocorreu superaquecimento – geralmente causado por resistência excessiva em um ponto de curvatura danificado dentro da zona de entrada do plugue.

Qualquer cabo que apresente dobras, rachaduras, branqueamento por tensão ou descoloração por calor deve ser retirado de serviço imediatamente. Tentar reparar cabos domésticos com fita isolante não é uma solução segura a longo prazo – o adesivo da fita degrada com o tempo e os danos subjacentes ao condutor podem não ser visíveis externamente.

Seleção de fios de extensão e cabos construídos para envolvimento repetido

Se a sua aplicação envolve enrolar e desenrolar cabos com frequência – ferramentas externas, equipamentos portáteis, uso em oficinas – a escolha do cabo no ponto de compra determina quanto tempo ele durará e quão seguro ele pode ser armazenado. Aqui está o que procurar:

Condutores Classe 5 e Classe 6 — as designações de fios finos sob IEC 60228 — podem ter diâmetros de fios individuais tão pequenos quanto 0,1 mm em comparação com 0,4 mm em um condutor sólido Classe 1. Esse torcimento fino é obtido por máquinas de trefilação e agrupamento de condutores de precisão a montante da extrusora de fios e cabos, e muda fundamentalmente a forma como o cabo acabado responde à flexão. Um condutor Classe 5 em um condutor flexível de 1,5 mm² pode conter mais de 30 fios de cobre individuais, cada um transportando apenas uma parte da corrente total, com cada fio capaz de se mover em relação aos seus vizinhos à medida que o cabo flexiona. É por isso que os cabos de extensão flexíveis parecem visivelmente diferentes da fiação fixa dentro das paredes – e é por isso que eles podem sobreviver a milhares de ciclos de enrolamento que quebrariam um condutor sólido em dias.

Contexto industrial e regulatório: o que os padrões dizem sobre o envolvimento de cabos

As regulamentações de segurança elétrica e os padrões de cabos normalmente não prescrevem exatamente como os consumidores devem embrulhar seus cabos, mas estabelecem os limites de fabricação e uso que tornam possível o embrulho seguro. A compreensão desses padrões ajuda a contextualizar o que um cabo foi projetado para tolerar.

• IEC 60227 especifica cabos isolados de PVC para tensões nominais de até 450/750 V inclusive, cobrindo os requisitos de construção, teste e marcação que uma operação de extrusora de fios e cabos deve atender para produzir cabos compatíveis.
• IEC 60884 e BS 1363 cobrem os sistemas de plugue e tomada aos quais os fios de extensão se conectam e incluem requisitos de alívio de tensão que protegem o ponto de entrada do cabo – o local mais vulnerável a danos induzidos por flexão.
• EN 50525 é a norma europeia harmonizada para cabos de energia de baixa tensão, incluindo cabos flexíveis para uso geral. It specifies bending tests, heat aging tests, and minimum conductor flexibility requirements that cables must pass before they can be sold in European markets.
• Orientação de HSE (Executivo de Saúde e Segurança do Reino Unido) sobre segurança elétrica no local de trabalho lista explicitamente cabos de extensão em espiral usados na corrente nominal ou próximo a ela como um risco elétrico reconhecido, recomendando que os trabalhadores usem enroladores de cabo com corte térmico ao operar cabos de extensão em cargas elevadas.

O teste de flexão especificado na EN 50525 – onde uma amostra de cabo é flexionada em torno de um mandril de diâmetro definido por um mínimo de 30.000 ciclos – fornece uma indicação concreta de quais cabos em conformidade com a norma são projetados para suportar. Um cabo que passa neste teste na fábrica, tendo sido produzido em uma extrusora de fios e cabos devidamente calibrada, com espessura de parede consistente e boa qualidade de polímero, tem um perfil de vida útil fundamentalmente diferente de um cabo não compatível que contorna esses testes.

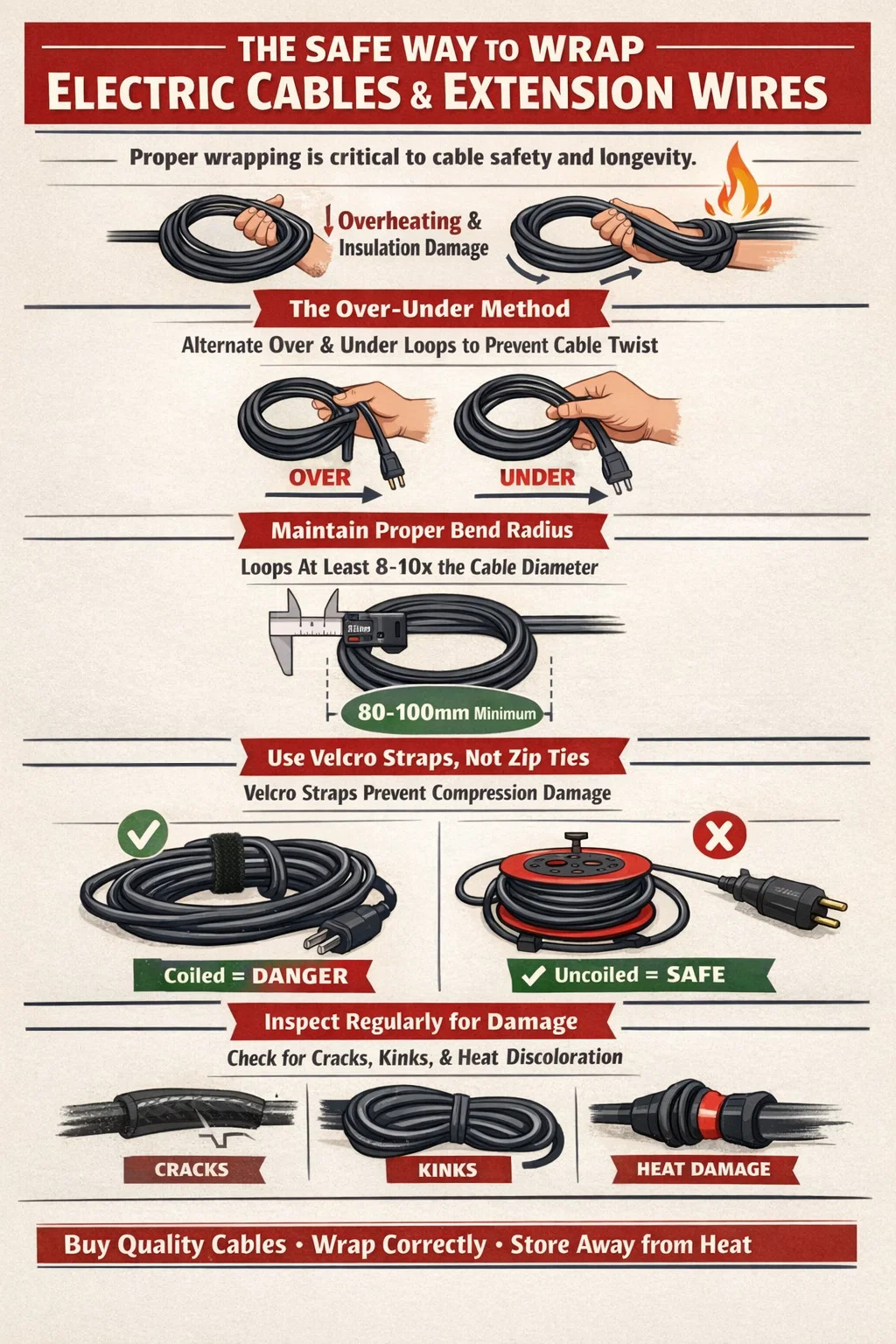

Resumo Prático: Regras Principais para Embrulhar Cabos Elétricos com Segurança

Reunindo tudo em uma orientação prática, aqui estão os princípios-chave para qualquer pessoa que gerencia cabos elétricos e fios de extensão em casa, oficina ou ambiente profissional:

1. Sempre desenrole totalmente os fios de extensão antes de usá-los sob cargas elétricas pesadas. Mesmo o desenrolamento parcial é melhor do que nada. Operar um cabo enrolado de 13 A a 10 A ou mais é um risco de incêndio documentado.
2. Use a técnica de embrulho por cima para cabos que serão enrolados e desenrolados com frequência. Isto elimina a memória torcional e prolonga significativamente a vida útil do cabo.
3. Mantenha um diâmetro de laço de pelo menos 8 a 10 vezes o diâmetro externo do cabo ao enrolar. Para um cabo de 10 mm, os laços devem ter no mínimo 80–100 mm de diâmetro.
4. Prenda as bobinas com tiras de velcro em vez de braçadeiras. As braçadeiras zip criam danos por compressão no ponto de fixação ao longo do tempo.
5. Compre cabos feitos de acordo com os padrões IEC ou BS e procure isolamento flexível de PVC ou TPE e condutores de fio fino Classe 5 ou Classe 6 para aplicações que envolvam enrolamento regular.
6. Inspecione os cabos regularmente para dobras, branqueamento por estresse, rachaduras ou descoloração por calor perto dos plugues. Remova imediatamente os cabos danificados de serviço.
7. Armazene os cabos longe de fontes de calor e evite empilhar itens pesados em cabos enrolados.

Os cabos não são componentes isentos de manutenção. A combinação de técnica correta de enrolamento, seleção apropriada de cabos – sustentada pela qualidade da fabricação de extrusoras de fios e cabos – e inspeção regular produz um sistema que é seguro e econômico a longo prazo. A diferença de custo entre um fio de extensão bem feito e compatível e uma alternativa barata e não compatível raramente é superior a alguns dólares ou libras. A diferença de custo nos resultados de falha é imensuravelmente maior.
