Como funciona o coaxial: estrutura, sinal e fabricação

Como funciona o coaxial: a resposta curta

O cabo coaxial transmite sinais elétricos usando dois condutores concêntricos – um condutor interno sólido cercado por um condutor externo tubular (blindagem) – separados por um isolador dielétrico e envolto em uma capa externa protetora. A geometria mantém o sinal confinado dentro do cabo, reduzindo drasticamente a interferência eletromagnética (EMI) e a perda de sinal em comparação com o par trançado padrão ou fio paralelo. É por isso que o coaxial continua sendo a escolha certa para transmissão de RF, Internet de banda larga, televisão a cabo e instrumentação de precisão, mesmo com a expansão das alternativas de fibra e sem fio.

Cada camada de um cabo coaxial tem uma finalidade física e elétrica específica. O condutor transporta corrente; o dielétrico controla a impedância e a velocidade de propagação; o escudo bloqueia o ruído; a jaqueta protege contra danos mecânicos e ambientais. Retire qualquer camada e o cabo deixará de funcionar corretamente. A compreensão de cada camada — e como elas interagem — explica por que a engenharia coaxial é mais exigente do que parece.

A estrutura física de um cabo coaxial, camada por camada

Condutor Interno

O condutor central é normalmente de cobre sólido ou trançado, embora o aço revestido de cobre (CCS) e o cobre banhado a prata sejam usados em aplicações de alta frequência ou alta resistência. O diâmetro varia de menos de 0,5 mm em cabos RF miniatura até mais de 10 mm em cabos tronco CATV grandes. Em altas frequências, a corrente viaja perto da superfície do condutor - um fenômeno chamado efeito pelicular - de modo que a qualidade da superfície e a condutividade do condutor afetam diretamente os valores de perda. O revestimento de prata aumenta a condutividade da superfície, e é por isso que cabos para micro-ondas costumam usá-lo.

Isolador Dielétrico

Imprensado entre os condutores interno e externo, o dielétrico controla dois parâmetros críticos: impedância e velocidade de propagação (VoP). Os materiais dielétricos comuns incluem polietileno sólido (PE), espuma de polietileno, politetrafluoroetileno (PTFE) e designs espaçados com ar. A espuma PE reduz a constante dielétrica de aproximadamente 2,25 (PE sólido) para cerca de 1,4–1,6 , que aumenta o VoP de cerca de 66% para 78-85% da velocidade da luz e simultaneamente reduz a perda dielétrica – ambos desejáveis para aplicações de banda larga ou de longo prazo. O PTFE é escolhido quando a estabilidade da temperatura é importante; mantém suas propriedades elétricas de –65 °C a 200 °C.

A espessura e uniformidade da camada dielétrica definem diretamente a impedância característica do cabo. Mesmo uma leve excentricidade – posicionamento descentralizado do condutor interno – altera a impedância e cria reflexos. É por isso que a precisão da extrusora de fios e cabos é tão importante na fabricação: a matriz cruzada deve centralizar o condutor dentro de uma tolerância medida em micrômetros.

Condutor Externo (Escudo)

A blindagem desempenha duas funções simultaneamente: é o caminho da corrente de retorno para o sinal e é a barreira eletromagnética que evita que ruídos externos se acoplem ao cabo. Construções de escudo comuns incluem:

• Tubo sólido de alumínio ou cobre — usado em cabos CATV de linha dura; cobertura próxima de 100%, perda muito baixa, rígida
• Escudo trançado — normalmente 85–98% de cobertura óptica; flexível, durável, usado em RG-58, RG-6, RG-11
• Combinação de trança de folha — o foil oferece 100% de cobertura; a trança adiciona resistência mecânica e continuidade DC; comum em cabos de satélite e banda larga
• Escudo triplo e escudo quádruplo — múltiplas camadas metálicas e trançadas para ambientes de alta interferência; a eficácia da blindagem pode exceder 90 dB

Jaqueta externa

A jaqueta é a camada protetora mais externa, geralmente feita de PVC, polietileno, LSZH (baixa emissão de fumaça e zero halogênio) ou fluoropolímeros. A escolha do material da capa é determinada pelo ambiente de instalação: o PVC é econômico e retardador de chamas para uso interno; PE e LLDPE oferecem resistência aos raios UV e à umidade para enterramento ao ar livre; O LSZH é obrigatório em espaços públicos e infraestrutura de transporte devido à redução da emissão de gases tóxicos em incêndios. A capa é aplicada por uma extrusora de fios e cabos em uma passagem de extrusão separada após a conclusão da blindagem.

Impedância característica: por que 50Ω e 75Ω dominam

A impedância característica não é uma resistência DC – é uma propriedade independente da frequência determinada inteiramente pela geometria do cabo e pela constante dielétrica do isolador. A fórmula é:

Z₀ = (138 / √εr) × log₁₀(D/d)

Onde εr é a permissividade relativa do dielétrico, D é o diâmetro interno do condutor externo e d é o diâmetro externo do condutor interno. Dois valores de impedância dominam o mundo coaxial por razões de engenharia bem estabelecidas:

A impedância teórica de perda mínima para um cabo coaxial com dielétrico de polietileno é de aproximadamente 77 Ω – razão pela qual 75 Ω se tornou o padrão da indústria de transmissão. O valor de 50 Ω é um compromisso entre o manuseio máximo de potência (~30 Ω ideal) e a perda mínima, tornando-o mais adequado para links de RF bidirecionais. A incompatibilidade de impedância entre fonte, cabo e carga causa reflexões de sinal, ondas estacionárias e perda de energia – problemas quantificados pela relação de onda estacionária de tensão (VSWR).

Mecânica de transmissão de sinal dentro do cabo

O cabo coaxial não transmite sinais da maneira que a maioria das pessoas imagina intuitivamente. A energia não flui através do condutor da mesma forma que a água flui através de um cano. Em vez disso, ela se propaga como uma onda eletromagnética no espaço entre os condutores interno e externo – a região dielétrica. Os condutores atuam como condições de contorno que guiam e confinam a onda. Este modo de propagação é denominado modo TEM (eletromagnético transversal), no qual os componentes do campo elétrico e magnético são inteiramente transversais à direção do deslocamento.

O campo elétrico irradia radialmente entre o condutor interno () e o condutor externo (–), enquanto o campo magnético forma círculos concêntricos ao redor do condutor interno. Como o campo está totalmente fechado dentro da blindagem, o cabo quase não irradia energia para fora e é quase imune a campos externos – desde que a integridade da blindagem seja mantida. Uma ruptura na blindagem, um conector defeituoso ou um cabo torcido perturba a geometria do campo e introduz ruído e perda.

Velocidade de propagação e comprimento elétrico

Os sinais viajam através do cabo coaxial a uma velocidade que é uma fração da velocidade da luz no vácuo, determinada pelo dielétrico. O PE sólido fornece um VoP de cerca de 66%; a espuma PE aumenta para 78–85%; Projetos de PTFE com espaçamento de ar podem atingir 93–98%. Para um cabo de 10 metros com PE sólido, o atraso do sinal unidirecional é de aproximadamente 50 nanossegundos. Isso é importante em temporização de precisão, sistemas de radar e antenas phased array, onde os comprimentos dos cabos são cortados em comprimentos elétricos específicos – frações ou múltiplos do comprimento de onda do sinal – para obter relações de fase controladas.

Mecanismos de Atenuação

A perda de sinal coaxial vem de três fontes principais:

• Perda de condutor — aquecimento resistivo no condutor interno e na blindagem, dominante em frequências mais baixas e proporcional a √f devido ao efeito pelicular
• Perda dielétrica — energia absorvida pelo isolador à medida que o campo alternado tensiona a sua estrutura molecular; cresce linearmente com a frequência e é por isso que dielétricos de baixa perda como PTFE e espuma PE são usados em frequências de micro-ondas
• Perda de radiação — vazamento através de imperfeições da blindagem; geralmente insignificante em cabos bem construídos, mas significativo se a blindagem estiver danificada ou se modos de propagação de ordem superior forem excitados acima da frequência de corte do cabo

A atenuação é especificada em dB por unidade de comprimento em frequências específicas. Um cabo de blindagem quádrupla RG-6 padrão tem aproximadamente 2,0 dB/100 pés a 100 MHz e 6,5 dB/100 pés a 900 MHz , ilustrando como a perda aumenta significativamente com a frequência. Cabos de baixa perda de última geração, como o LMR-400, reduzem a atenuação de 900 MHz para cerca de 2,7 dB/100 pés por meio de condutores maiores e dielétrico de espuma.

Como o cabo coaxial é fabricado: o papel do Extrusora de fios e cabos

A fabricação de cabos coaxiais é um processo de várias etapas em que a precisão dimensional em cada etapa determina o desempenho elétrico do cabo. Uma extrusora de fios e cabos é fundamental para duas das etapas mais críticas: isolamento dielétrico e aplicação do revestimento externo.

Condutor Interno Drawing and Stranding

O processo começa com uma barra de cobre passando por uma série de matrizes para atingir o diâmetro alvo do condutor. As tolerâncias são restritas: para um cabo de 50 Ω com um condutor de 0,9 mm, mesmo um desvio de ±0,01 mm altera a impedância visivelmente. Os condutores trançados passam por uma máquina de torção ou agrupamento antes da linha de extrusão.

Extrusão dielétrica

É aqui que a extrusora de fios e cabos desempenha sua função mais crítica. O condutor é alimentado através de uma matriz cruzada e um composto de PE derretido, PE de espuma ou PTFE é aplicado ao seu redor sob pressão e temperatura controladas. A concentricidade do dielétrico – quão precisamente centrado o condutor está dentro do isolamento – deve ser mantida dentro de ±1–2% da espessura da parede dielétrica para manter a impedância dentro das especificações.

Para cabos de espuma PE, gás (normalmente nitrogênio) é injetado na corrente de polímero fundido para criar uma estrutura celular controlada. A densidade da espuma define diretamente a constante dielétrica , portanto, a pressão do gás, a temperatura de fusão e a velocidade da linha devem ser estreitamente coordenadas. As modernas linhas de extrusoras de cabo utilizam medição de capacitância em tempo real após a matriz – a medição da capacitância por unidade de comprimento fornece uma indicação imediata do diâmetro do isolamento e da constante dielétrica, permitindo feedback automático ao sistema de controle da extrusora.

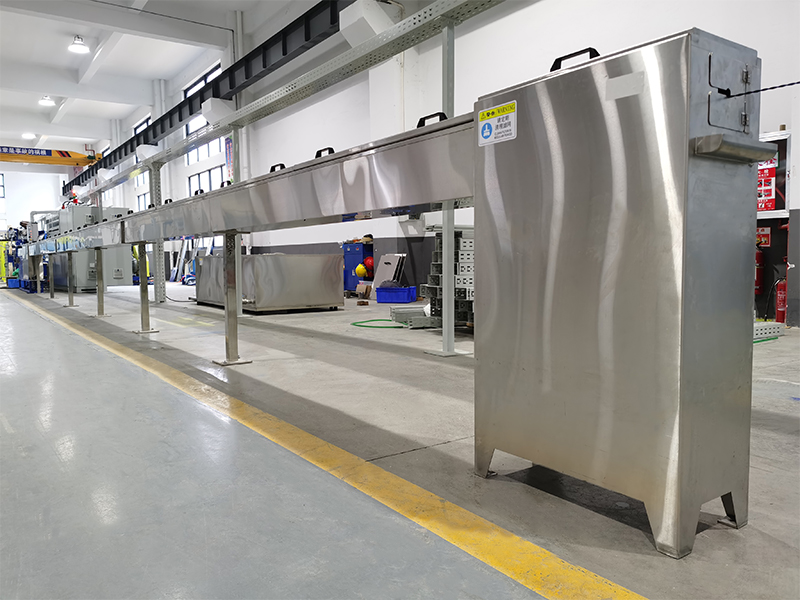

Após a extrusão, o condutor isolado passa através de uma calha de resfriamento de água para solidificar o dielétrico antes de chegar à unidade de transporte Caterpillar. As velocidades da linha para extrusão dielétrica coaxial de pequeno diâmetro normalmente variam de 100 a mais de 500 metros por minuto, dependendo do tamanho do condutor e da espessura dielétrica.

Blindagem

Depois que o dielétrico esfria e é enrolado, o cabo vai para uma linha de blindagem. As proteções de folha são aplicadas envolvendo fita laminada de alumínio-poliéster longitudinalmente ou helicoidalmente sobre o dielétrico. As blindagens trançadas são aplicadas em uma máquina de trançar com dezenas a centenas de bobinas transportando fio fino de cobre ou cobre estanhado. Para cabos que requerem construção de folha e trança, ambas as operações podem ser combinadas em uma única passagem de máquina.

Extrusão de jaqueta

A etapa final de extrusão aplica o revestimento externo usando outra extrusora de fios e cabos – normalmente uma máquina de parafuso único ou duplo, dependendo do composto. As linhas de revestimento de PVC normalmente operam a 50–150 m/min; Os compostos PE e LSZH requerem um perfil cuidadoso de temperatura ao longo do cilindro da extrusora para evitar degradação. A uniformidade da espessura da parede da camisa é verificada por testes de faísca (teste de continuidade de alta tensão de 2 a 6 kV) e medidores de diâmetro a laser em linha. Os cabos acabados são impressos com designação de tipo, impedância, classificação de tensão e data de fabricação para identificação em campo.

Tipos comuns de cabos coaxiais e suas especificações

A designação "RG" (Radio Guide) era originalmente um sistema de especificação militar dos EUA. Embora muitas designações RG tenham sido substituídas por números de peça específicos do fabricante para cabos modernos, as designações legadas permanecem amplamente reconhecidas na indústria. Compreender as diferenças ajuda na seleção do cabo certo para uma determinada aplicação.

Conectores e terminação: onde começa a maioria dos problemas

O cabo em si é apenas parte de um link coaxial. O conector faz a transição do sinal do cabo para o equipamento e, se mal feito ou instalado, torna-se a fonte dominante de perda, reflexão e falha do sinal. O conector deve manter a mesma impedância característica do cabo em toda a sua geometria interna – qualquer descontinuidade causa uma reflexão.

Tipos comuns de conectores coaxiais

• BNC (Baioneta Neill – Concelman) — 50 Ω, classificado para ~4 GHz, trava de baioneta de um quarto de volta; padrão em equipamentos de teste, vídeo e instrumentação
• SMA (versão subminiatura A) — 50 Ω, classificado para 18 GHz, rosqueado; amplamente utilizado em módulos de RF, antenas e conjuntos de microondas
• Tipo N — 50 Ω ou 75 Ω, classificado para 11–18 GHz, à prova de intempéries; usado em antenas externas e equipamentos de estação base
• Tipo F — 75 Ω, até ~3 GHz; onipresente em instalações residenciais de CATV e satélite; o condutor central do próprio cabo serve como pino do conector
• PL-259 (UHF) — nominalmente 50 Ω, mas não com impedância verdadeiramente constante; classificado para ~300 MHz na prática; comum em rádio amador

A terminação adequada requer descarnar o cabo nas dimensões exatas, não esmagar a trança, manter a concentricidade do dielétrico na interface do conector e aplicar o torque correto durante o acoplamento. Um único conector F instalado incorretamente em um sistema de distribuição de TV a cabo pode causar entrada de sinal (vazamento de sinais externos) e saída de sinal (vazamento de sinais de cabo), degradando o desempenho de todo o nó.

Coaxial vs. outros meios de transmissão: quando escolher

O cabo coaxial não é a escolha certa para todas as aplicações, mas apresenta vantagens claras em cenários específicos. Compará-lo com alternativas comuns esclarece onde ele se encaixa melhor.

Coaxial vs. par trançado (Cat5e/Cat6/Cat8)

O par trançado depende de sinalização diferencial e taxas de torção estreitas para cancelar a EMI – uma abordagem fundamentalmente diferente do modo TEM blindado do cabo coaxial. O par trançado domina o cabeamento Ethernet estruturado porque é mais barato, mais leve e mais fácil de terminar. No entanto, ele não pode corresponder ao cabo coaxial em frequências de RF acima de algumas centenas de MHz ou em ambientes de alta interferência. Cat8 suporta 40 Gbps, mas apenas acima de 30 metros funciona a 2 GHz ; um coaxial RG-6 instalado corretamente lida com sinais de banda larga de até 3 GHz em distâncias muito maiores com amplificação muito mais simples.

Coaxial vs. Fibra Óptica

A fibra oferece suscetibilidade essencialmente zero à interferência eletromagnética, atenuação muito menor em longas distâncias (~0,2 dB/km para modo único versus 40–100 dB/km para cabo coaxial em frequências de micro-ondas) e capacidade de largura de banda que supera o cobre. As desvantagens são o custo da eletrônica do transceptor, fragilidade e incapacidade de transportar energia CC junto com o sinal. O cabo coaxial continua sendo preferido para links de RF curtos, linhas de alimentação de antena e aplicações que exigem sinal de energia em um cabo (por exemplo, microfones com alimentação fantasma, LNBs de satélite ativos alimentados via cabo coaxial).

Coaxial vs. guia de onda

Em frequências acima de aproximadamente 18 GHz, as perdas coaxiais tornam-se proibitivas e o guia de ondas – um tubo oco de metal que transporta ondas EM – oferece uma atenuação muito menor. O guia de ondas não possui condutor interno e, portanto, não há perda de condutor no centro; sua estrutura rígida e natureza seletiva de frequência (o guia de ondas só transmite sinais acima de sua frequência de corte) o tornam inadequado para banda larga ou instalação flexível. O coaxial domina abaixo de 18 GHz onde quer que flexibilidade e conectividade sejam necessárias.

Controle de qualidade na produção de cabos coaxiais

As demandas de precisão da fabricação de cabos coaxiais tornam o controle de qualidade um processo contínuo e em linha, em vez de uma inspeção de lote no final. Uma linha extrusora de fios e cabos para produção coaxial normalmente integra vários sistemas de medição simultaneamente:

• Medidores de diâmetro a laser — medição sem contato do DE dielétrico, normalmente com precisão de ±0,001 mm; colocado imediatamente após a calha de resfriamento
• Monitores de capacitância — medir a capacitância por unidade de comprimento, que se correlaciona com a espessura da parede dielétrica e a constante dielétrica; desvios acionam a velocidade automática da linha ou correções de RPM da extrusora
• Scanners de excentricidade — Scanners de raios X ou ultrassônicos verificam a concentricidade do condutor interno dentro do dielétrico em tempo real
• Testadores de faísca — aplique 2–10 kV CC ou CA através do dielétrico para detectar quaisquer furos ou pontos finos que possam causar falha de isolamento em serviço
• Teste TDR de cabo finalizado — a reflectometria no domínio do tempo identifica descontinuidades de impedância ao longo do cabo acabado, enviando um pulso ao longo da linha e analisando as reflexões

As especificações de uniformidade de impedância para cabos CATV de grau de transmissão são normalmente de ±2 Ω em todo o comprimento do cabo , com requisitos de perda de retorno estrutural (SRL) de 23–30 dB na banda de 5–1000 MHz. Alcançar esses números de forma consistente em velocidades de produção acima de 200 m/min requer um projeto de matriz extremamente preciso, consistência de material e controle de processo em circuito fechado – tudo centrado no desempenho da extrusora de fios e cabos e seus sistemas de medição associados.

Aplicações do mundo real que mostram como o coaxial funciona na prática

Distribuição de televisão a cabo (CATV)

Um head-end CATV recebe sinais e os distribui por uma rede híbrida de fibra coaxial (HFC). A fibra transporta o sinal do head-end para os nós da vizinhança; RG-11 ou cabo coaxial de linha dura transporta-o do nó até a torneira (normalmente dentro de 500 metros); As gotas RG-6 conectam-se da torneira às residências individuais. Cada segmento usa amplificadores para superar a atenuação do cabo, espaçados com base na perda do cabo na frequência portadora mais alta — normalmente 1 GHz ou superior em sistemas DOCSIS 3.1.

Estações Base Celulares

O cabo alimentador entre uma unidade de rádio BTS e a antena no topo de uma torre é quase sempre coaxial – coaxial corrugado flexível ou linha dura rígida. Um LMR-400 de 30 metros executado a 900 MHz perde cerca de 0,8 dB; em 2,1 GHz (3G UMTS), a mesma execução perde cerca de 1,3 dB. Cada dB de perda do alimentador reduz diretamente a potência irradiada efetiva, e é por isso que as instalações de cabeça de rádio remota (RRH) que montam a unidade de rádio no topo da torre – conectadas à unidade de banda base por fibra – se tornaram dominantes: elas eliminam totalmente a perda do alimentador.

Instrumentação Médica e Industrial

Transdutores de ultrassom, cadeias de sinais de ressonância magnética e medidores de nível de radar industrial dependem de conexões coaxiais pelo mesmo motivo que os sistemas de transmissão: integridade de blindagem e impedância controlada. No ultrassom, o cabo coaxial transporta pulsos na faixa de MHz de e para transdutores piezoelétricos com distorção mínima. Os materiais dielétricos e condutores devem ser biocompatíveis em alguns casos, e o cabo deve sobreviver aos ciclos de esterilização – requisitos que levam os projetos a dielétricos de fluoropolímero especiais produzidos em linhas dedicadas de extrusão de fios e cabos.

GPS e receptores de satélite

O GPS opera em 1575,42 MHz (L1) e 1227,60 MHz (L2). A passagem coaxial de uma antena GPS ativa para um receptor alimenta o sinal de RF e a energia CC para o LNA integrado da antena através do mesmo cabo. A perda do cabo degrada diretamente a relação sinal-ruído. Um RG-6 de 10 metros executado a 1,5 GHz introduz aproximadamente 1,0 dB de perda — gerenciável; uma corrida de 50 metros consumiria quase 5 dB, normalmente excedendo o ganho LNA de uma antena ativa padrão e exigindo um amplificador de sinal alimentado em linha.

Perguntas frequentes sobre como funciona o coaxial

Por que o cabo coaxial tem uma rejeição EMI tão boa?

Porque o campo eletromagnético que transporta o sinal está totalmente encerrado entre os condutores interno e externo. Os campos externos não podem penetrar uma blindagem contínua – eles induzem correntes na superfície externa da blindagem, mas essas correntes não afetam o campo interno. O inverso também é verdadeiro: o campo de sinal interno do cabo não irradia para fora, evitando interferência com outros sistemas. Essa "simetria coaxial" é a razão fundamental pela qual o coaxial supera o desempenho do fio aberto ou do par trançado em ambientes de RF.

O que acontece se você usar o cabo de impedância errado?

Usar um cabo de 75 Ω em um sistema de 50 Ω cria uma incompatibilidade de impedância. Parte da potência do sinal é refletida de volta para a fonte em cada transição – na entrada e na saída. As ondas refletidas e incidentes se combinam para criar ondas estacionárias no cabo, o que significa que a amplitude do sinal varia ao longo do comprimento do cabo em vez de ser constante. Um VSWR de 1,5:1 (uma modesta incompatibilidade de uma junção de 50/75 Ω) representa cerca de 4% da potência refletida. Em transmissores de RF de alta potência, a potência refletida excessiva pode danificar o amplificador de estágio final. Na medição de precisão, introduz erros no sinal medido.

Você pode ligar a energia e o sinal através do cabo coaxial ao mesmo tempo?

Sim. Isto é chamado Power over Coax (PoC) ou, no contexto do satélite, alimentação LNB. Uma tensão DC (normalmente 13 V ou 18 V para LNBs de satélite; varia para CCTV) é sobreposta ao condutor interno ao lado do sinal de RF. Um T de polarização – uma rede simples de indutor-capacitor – separa os caminhos CC e RF em cada extremidade, permitindo que o equipamento extraia ou injete CC sem afetar o sinal de RF. As classificações de corrente são limitadas pelo tamanho do condutor e pelas classificações de contato do conector, geralmente algumas centenas de miliamperes para cabo coaxial padrão.

O que limita a frequência máxima que um cabo coaxial pode suportar?

Dois fatores definem o limite superior de frequência. Primeiro, a atenuação aumenta com a frequência, tornando o cabo impraticável. Em segundo lugar - e mais fundamental - quando o comprimento de onda do sinal se torna comparável às dimensões transversais do cabo, os modos de propagação de ordem superior (modos TE e TM) podem ser excitados além do modo TEM. Esses modos viajam em velocidades diferentes, causando distorção do sinal e vazamento irradiado. A frequência de corte para o primeiro modo de ordem superior é aproximadamente f_c = 7,52 / (D·d) GHz (com dimensões em cm). O RG-58 padrão corta cerca de 11 GHz; cabos de diâmetro menor, como UT-047, podem ultrapassar 65 GHz.

Como a flexão afeta o desempenho do cabo coaxial?

Dobrar um cabo coaxial abaixo de seu raio de curvatura mínimo distorce o dielétrico, desloca o condutor interno para fora do centro e pode deformar permanentemente o condutor externo - tudo isso altera a impedância local e aumenta a reflexão do sinal. Os fabricantes especificam um raio de curvatura mínimo normalmente igual a 10–20 vezes o diâmetro externo do cabo para instalação fixa e 6–10 vezes para aplicações flexíveis repetidas. Torções acentuadas são permanentemente prejudiciais. Em aplicações de alta frequência acima de 10 GHz, mesmo dobras suaves em cabos semirrígidos devem ser levadas em conta no desempenho elétrico do conjunto.
